5
MONTAGE
5.6.3

Inkremental-Encoder montieren

26 B E T R I E B S A N L E I T U N G | CLV62x
HINWEIS
Eine große Auswahl an Lichttastern und Lichtschranken sowie Zubehör (Halterungen,
Anschlussleitungen) finden Sie auf www.sick.com.
b < a
b

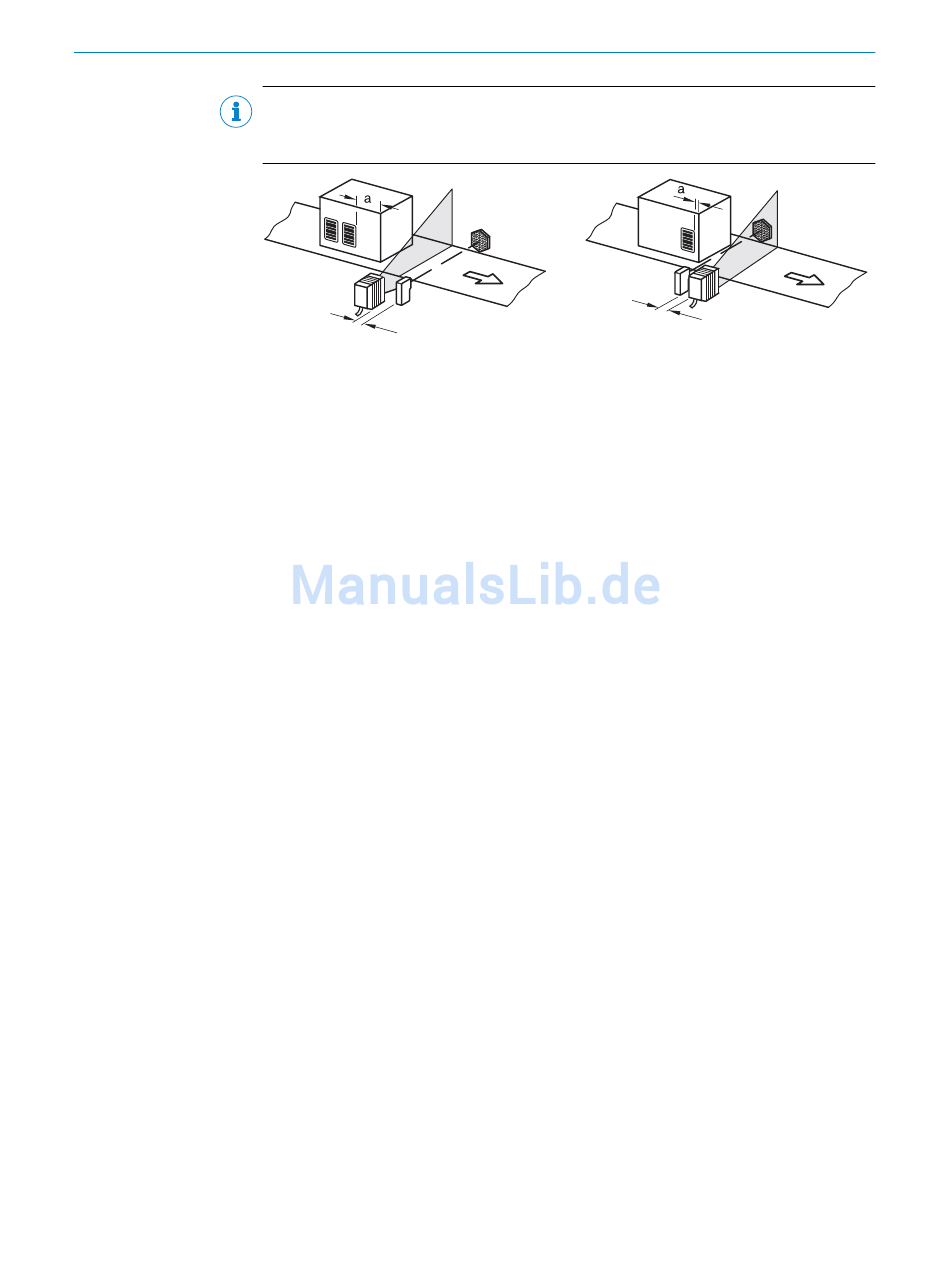

Abbildung 13: Barcode am Ende oder am Anfang des Stückguts
Der Montageort des Geräts ist abhängig vom Abstand a der Barcodes zur vorderen
Objektkante. Je nach Anwendung ist das Gerät so anzubringen, dass Barcodes auf
Objekten unterschiedlicher Größe während des Zeitfensters der Auswertung (Lesetor)
vollständig gelesen werden können.
Bei der Trennung von Barcodes der gleichen Codeart und identischem Inhalt ist ein
Inkremental-Encoder notwendig.
Die Inkrementimpulse müssen von dem Bereich der Förderstrecke stammen, an dem
das Gerät liest.
1. Geeigneten Inkremental-Encoder in der Nähe des Geräts montieren.
Optimalerweise wird der Inkremental-Encoder entgegen der Laufrichtung der För‐
derstrecke vor dem Gerät montiert
2. Direkten und festen Kontakt zur Antriebstechnik herstellen und darauf achten,
dass sich das Reibrad ohne Schlupf dreht.
b
b < a
