Lesefelddiagramme

8011964/ZL27/2017-06-09/COMAT | SICK
Irrtümer und Änderungen vorbehalten
1
22,5
59,4
10
2
80
Ready
Result
Laser
Data
CAN
LNK TX
22,5
1

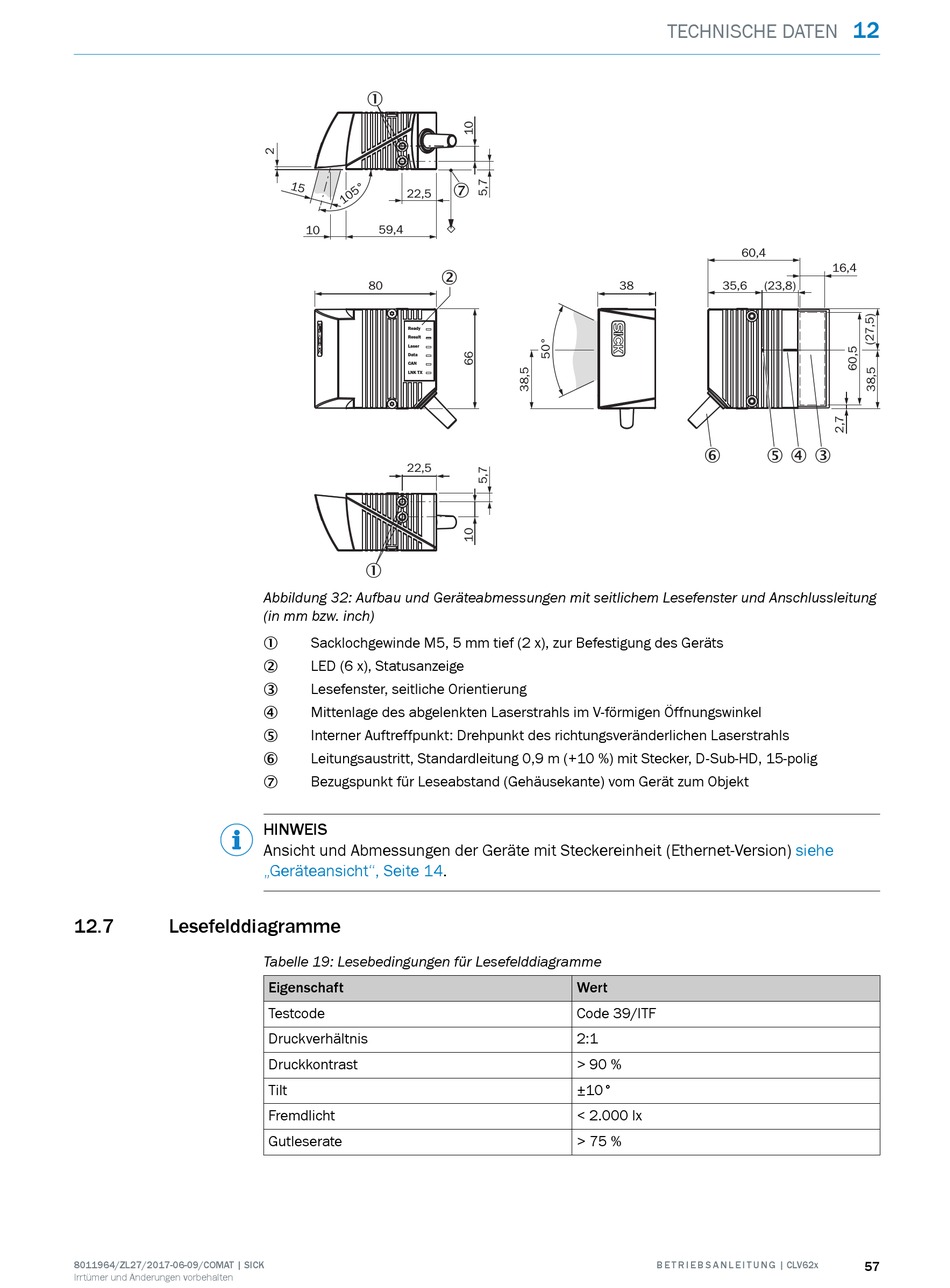

Abbildung 32: Aufbau und Geräteabmessungen mit seitlichem Lesefenster und Anschlussleitung
(in mm bzw. inch)
Sacklochgewinde M5, 5 mm tief (2 x), zur Befestigung des Geräts
1
LED (6 x), Statusanzeige
2
Lesefenster, seitliche Orientierung
3
Mittenlage des abgelenkten Laserstrahls im V-förmigen Öffnungswinkel
4
Interner Auftreffpunkt: Drehpunkt des richtungsveränderlichen Laserstrahls
5
Leitungsaustritt, Standardleitung 0,9 m (+10 %) mit Stecker, D-Sub-HD, 15-polig
6
Bezugspunkt für Leseabstand (Gehäusekante) vom Gerät zum Objekt
7
HINWEIS
Ansicht und Abmessungen der Geräte mit Steckereinheit (Ethernet-Version)
„Geräteansicht", Seite 14.
Tabelle 19: Lesebedingungen für Lesefelddiagramme
Eigenschaft
Testcode
Druckverhältnis
Druckkontrast
Tilt
Fremdlicht
Gutleserate
7
38
Wert
Code 39/ITF
2:1
> 90 %
±10°
< 2.000 lx
> 75 %
