Ethernet-Version, 12-poliger Stecker
Device 1
Interfaces 2
â
á
à
= ß

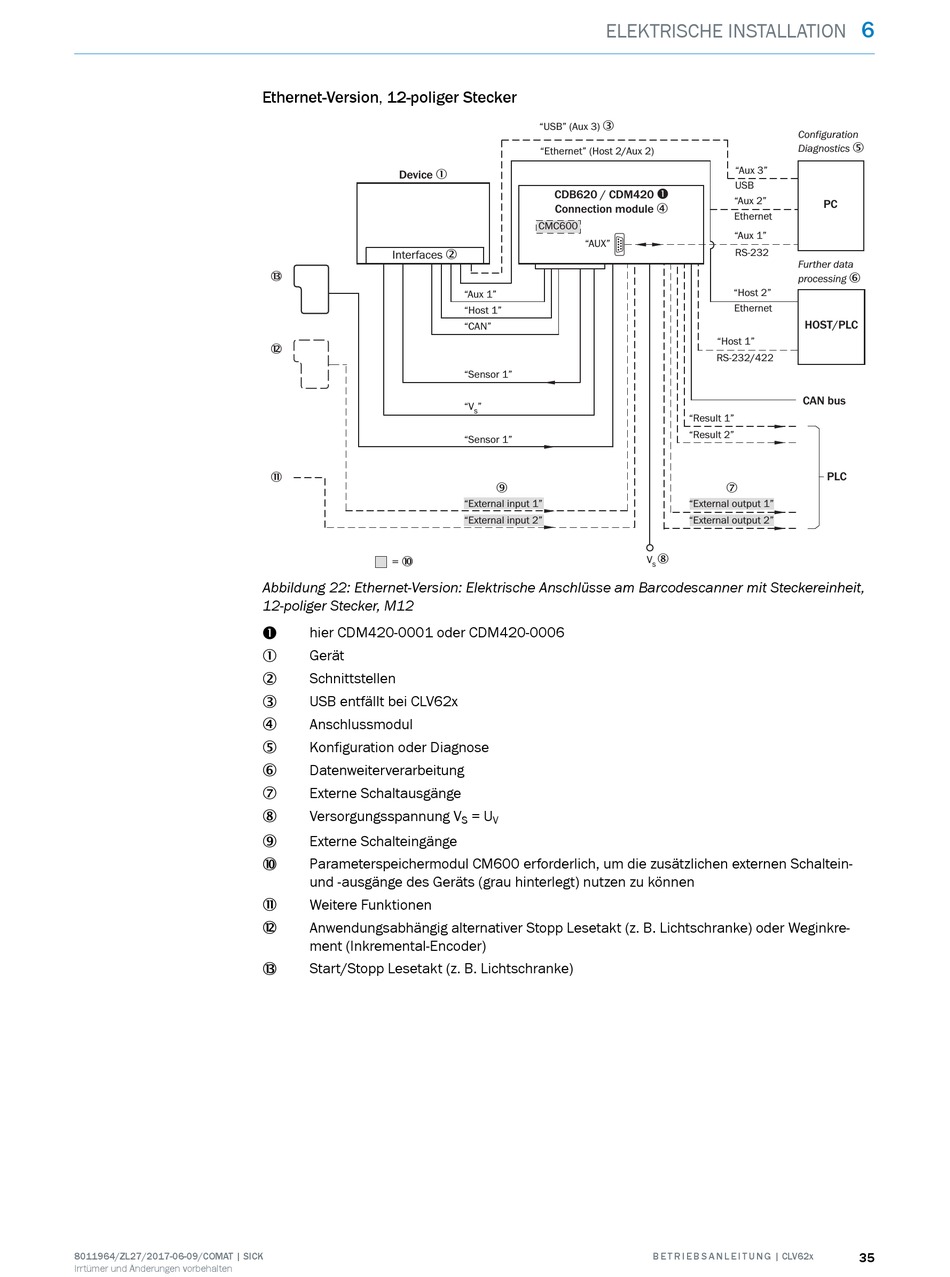

Abbildung 22: Ethernet-Version: Elektrische Anschlüsse am Barcodescanner mit Steckereinheit,
12-poliger Stecker, M12
hier CDM420-0001 oder CDM420-0006
!
Gerät
1
Schnittstellen
2
USB entfällt bei CLV62x
3
Anschlussmodul
4
Konfiguration oder Diagnose
5
Datenweiterverarbeitung
6
Externe Schaltausgänge
7
Versorgungsspannung V
8
Externe Schalteingänge
9
Parameterspeichermodul CM600 erforderlich, um die zusätzlichen externen Schaltein-
ß
und -ausgänge des Geräts (grau hinterlegt) nutzen zu können
Weitere Funktionen
à
Anwendungsabhängig alternativer Stopp Lesetakt (z. B. Lichtschranke) oder Weginkre‐
á
ment (Inkremental-Encoder)
Start/Stopp Lesetakt (z. B. Lichtschranke)
â
ELEKTRISCHE INSTALLATION
3
"USB" (Aux 3)
"Ethernet" (Host 2/Aux 2)
CDB620 / CDM420 !
Connection module 4
CMC600
"AUX"
"Aux 1"
"Host 1"
"CAN"
"Sensor 1"
"V "
S
"Sensor 1"
9
"External input 1"
"External input 2"
= U
S V
Configuration
Diagnostics
"Aux 3"
USB
"Aux 2"
PC
Ethernet
"Aux 1"
RS-232
Further data
processing
"Host 2"
Ethernet
HOST/PLC
"Host 1"
RS-232/422
CAN bus
"Result 1"
"Result 2"
7
"External output 1"
"External output 2"
8
V
S
B E T R I E B S A N L E I T U N G | CLV62x
6
5
6
PLC
