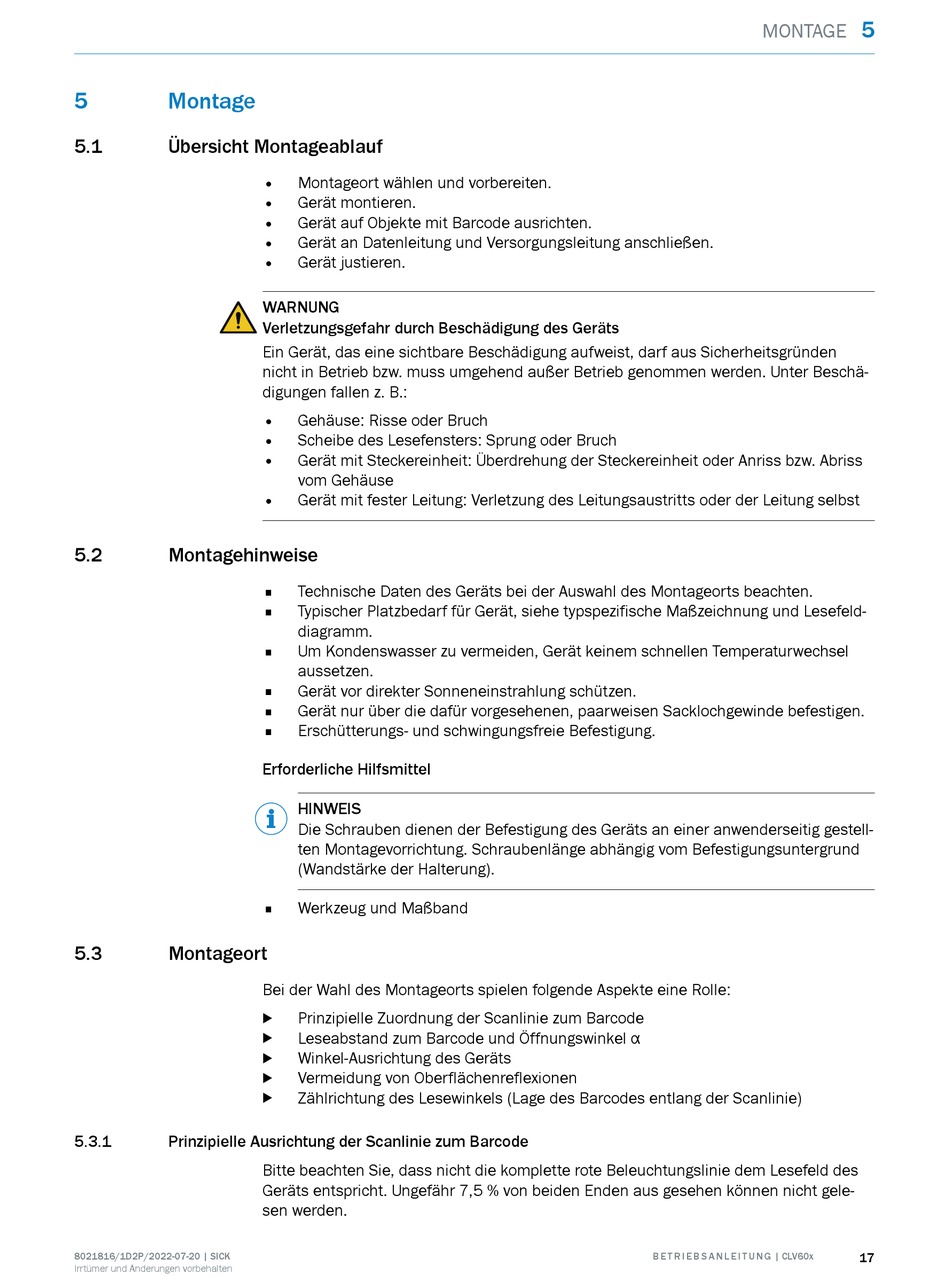

5

Montage

5.1
Übersicht Montageablauf
5.2

Montagehinweise

5.3

Montageort

5.3.1

Prinzipielle Ausrichtung der Scanlinie zum Barcode

8021816/1D2P/2022-07-20 | SICK
Irrtümer und Änderungen vorbehalten
Montageort wählen und vorbereiten.
Gerät montieren.
Gerät auf Objekte mit Barcode ausrichten.
Gerät an Datenleitung und Versorgungsleitung anschließen.
Gerät justieren.
WARNUNG
Verletzungsgefahr durch Beschädigung des Geräts
Ein Gerät, das eine sichtbare Beschädigung aufweist, darf aus Sicherheitsgründen
nicht in Betrieb bzw. muss umgehend außer Betrieb genommen werden. Unter Beschä‐
digungen fallen z. B.:
Gehäuse: Risse oder Bruch
Scheibe des Lesefensters: Sprung oder Bruch
Gerät mit Steckereinheit: Überdrehung der Steckereinheit oder Anriss bzw. Abriss
vom Gehäuse
Gerät mit fester Leitung: Verletzung des Leitungsaustritts oder der Leitung selbst
Technische Daten des Geräts bei der Auswahl des Montageorts beachten.
Typischer Platzbedarf für Gerät, siehe typspezifische Maßzeichnung und Lesefeld‐
diagramm.
Um Kondenswasser zu vermeiden, Gerät keinem schnellen Temperaturwechsel
aussetzen.
Gerät vor direkter Sonneneinstrahlung schützen.
Gerät nur über die dafür vorgesehenen, paarweisen Sacklochgewinde befestigen.
Erschütterungs- und schwingungsfreie Befestigung.
Erforderliche Hilfsmittel
HINWEIS
Die Schrauben dienen der Befestigung des Geräts an einer anwenderseitig gestell‐
ten Montagevorrichtung. Schraubenlänge abhängig vom Befestigungsuntergrund
(Wandstärke der Halterung).
Werkzeug und Maßband
Bei der Wahl des Montageorts spielen folgende Aspekte eine Rolle:
Prinzipielle Zuordnung der Scanlinie zum Barcode
b
Leseabstand zum Barcode und Öffnungswinkel α
b
Winkel-Ausrichtung des Geräts
b
Vermeidung von Oberflächenreflexionen
b
Zählrichtung des Lesewinkels (Lage des Barcodes entlang der Scanlinie)
b
Bitte beachten Sie, dass nicht die komplette rote Beleuchtungslinie dem Lesefeld des
Geräts entspricht. Ungefähr 7,5 % von beiden Enden aus gesehen können nicht gele‐
sen werden.
MONTAGE
B E T R I E B S A N L E I T U N G | CLV60x
5
