Anschlussschemata - SICK CLV62x Betriebsanleitung

6
ELEKTRISCHE INSTALLATION
6.5

Anschlussschemata

34 B E T R I E B S A N L E I T U N G | CLV62x
Standard-Version, 15-poliger Stecker
Device 1
Interfaces 2
â
á
à
= ß

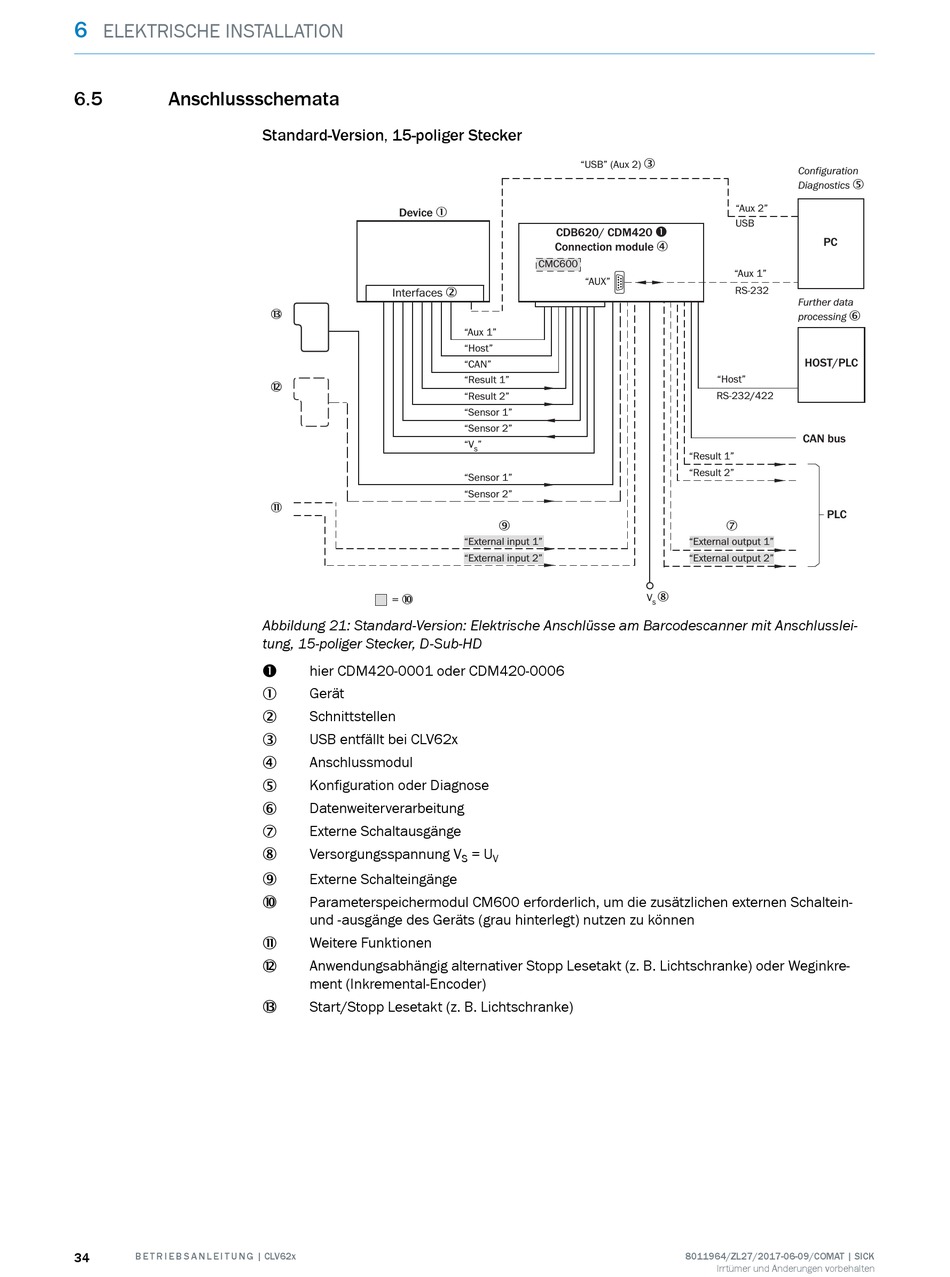

Abbildung 21: Standard-Version: Elektrische Anschlüsse am Barcodescanner mit Anschlusslei‐
tung, 15-poliger Stecker, D-Sub-HD
hier CDM420-0001 oder CDM420-0006
!
Gerät
1
Schnittstellen
2
USB entfällt bei CLV62x
3
Anschlussmodul
4
Konfiguration oder Diagnose
5
Datenweiterverarbeitung
6
Externe Schaltausgänge
7
Versorgungsspannung V
8
Externe Schalteingänge
9
Parameterspeichermodul CM600 erforderlich, um die zusätzlichen externen Schaltein-
ß
und -ausgänge des Geräts (grau hinterlegt) nutzen zu können
Weitere Funktionen
à
Anwendungsabhängig alternativer Stopp Lesetakt (z. B. Lichtschranke) oder Weginkre‐
á
ment (Inkremental-Encoder)
Start/Stopp Lesetakt (z. B. Lichtschranke)
â
"USB" (Aux 2)
CDB620/ CDM420 !
Connection module 4
CMC600
"AUX"
"Aux 1"
"Host"
"CAN"
"Result 1"
"Result 2"
"Sensor 1"
"Sensor 2"
"V "
S
"Sensor 1"
"Sensor 2"
9
"External input 1"
"External input 2"
= U
S V
3
Configuration
Diagnostics
"Aux 2"
USB
"Aux 1"
RS-232
Further data
processing
HOST/PLC
"Host"
RS-232/422
CAN bus
"Result 1"
"Result 2"
7
"External output 1"
"External output 2"
8
V
S
8011964/ZL27/2017-06-09/COMAT | SICK
Irrtümer und Änderungen vorbehalten
5
PC
6
PLC
