TECHNISCHE DATEN
12.7.3 CLV621: Long-Range
60 B E T R I E B S A N L E I T U N G | CLV62x
Auflösung
3
WICHTIG
Seitliches Lesefenster: Die Werte für den Leseabstand verschieben sich bei allen
Scanfrequenzen im obigen Diagramm jeweils um 16 mm zum Lesefenster hin.
Reading field height in mm (inch) 1
320
(12.6)
240
(9.45)
160
(6.3)
80
(3.15)
a
b
0
c
–80
(–3.15)
–160
(–6.3)
–240
(–9.45)
–320
(–12.6)
0 200
(7.87) (15.75)
Reading distance in mm (inch) 2
Resolution / Scanning frequency 3
a: 0.35 mm (13.8 mil) / 450 Hz
b: 0.50 mm (19.7 mil) / 600 Hz
c: 1.00 mm (39.4 mil) / 800 Hz

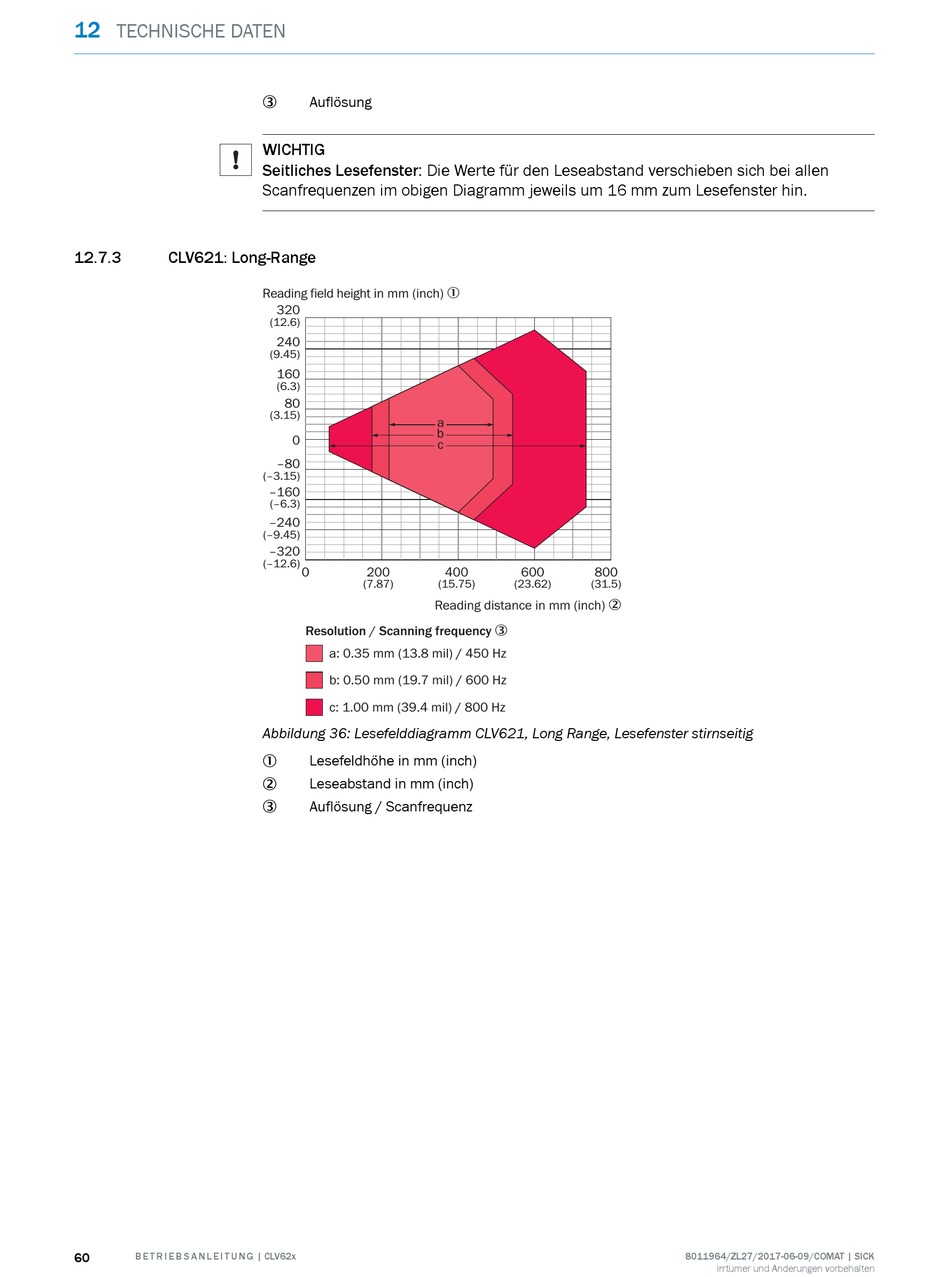

Abbildung 36: Lesefelddiagramm CLV621, Long Range, Lesefenster stirnseitig
Lesefeldhöhe in mm (inch)
1
Leseabstand in mm (inch)
2
Auflösung / Scanfrequenz
3
400 600 800
(23.62) (31.5)
