Erdungsanschluß für
Gehäuse (innen)
Abgeschirmtes
Kabel

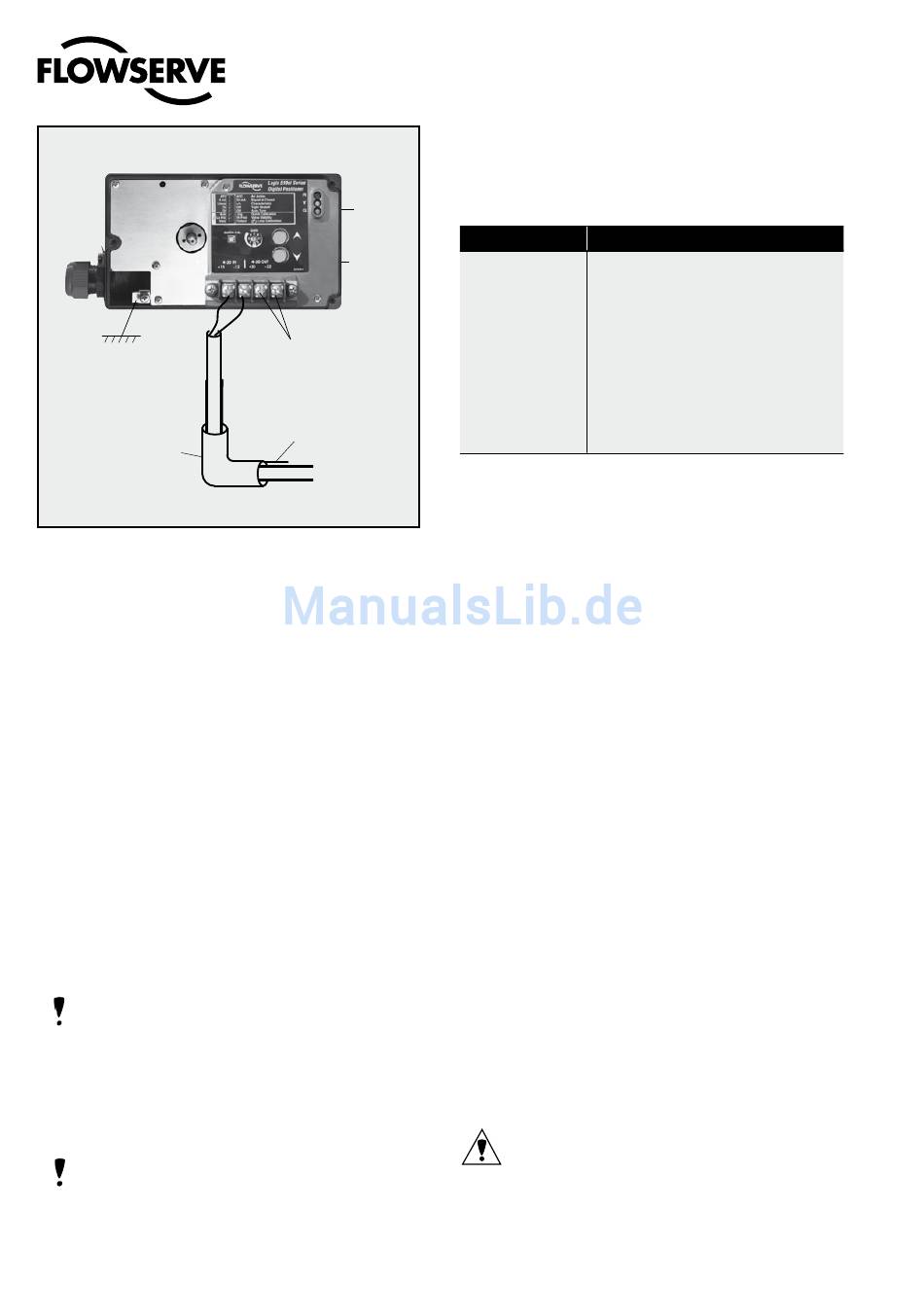

Abb. 2: Verdrahtungsplan
2 .
Die Luftversorgung muß den Anforderungen von
IEC 770 oder ISA 7 .0 .01 entsprechen . Es wird der
Einsatz eines Filters vor dem Versorgungsanschluß
Z empfohlen . Dann die Versorgungsluft an den Filter
anschließen, der wiederum mit dem Stellungsregler
der Serie Logix 500si verbunden ist .
3 .
Bei einem maximalen Versorgungsdruck von 6 bar ist
kein Zuluftregler erforderlich .
4 .
Bei einem Betriebsdruck von mehr als 6 bar ist ein
Reduzierregler erforderlich . Die Strömungskapazität
des Zuluftreglers muß größer als der Luftverbrauch
des Stellungsreglers sein ( 7 Nm
5 .
Ausgang Y des Stellungsreglers an den Antrieb mit
Rohrleitungen anschließen, die unabhängig von der
Wirkung sind (direkt oder umgekehrt) .
7
VerkABeLungS- und erdungSrIChtLInIen
E l e k t r i s c h e A n s c h l ü s s e : S i g n a l k a b e l m i t
Kabeldurchführung (NPT, PG 13,5 oder M20 x 1,5)
an die Anschlüsse 2 x 2,5 mm .
eingangssignal: 4 - 20 mA
HINWEIS: Es sind die Mindestanforderungen an Span-
nung und gleichwertige elektrische Last zu berück-
sichtigen: 6,0 VDC / 300Ω / bei 20 mA.
Die Funktion ist nur bei einem Eingangsstrom von
mindestens 3,6 mA gewährleistet .
Bei der Verkabelung sind die folgenden Hinweise zu
beachten:
HINWEIS: Das Eingangsignal an den Logix 510si muß in
einem abgeschirmten Kabel übertragen werden. Abschir-
mungen müssen an einem Kabelende mit der Erde verbunden
6
®
Y
Z
4-20 mA Signal
Abschirmung an Erdung der
Quelle anschließen
-
4-20 mA Stromquelle
+
/h bei 6 bar) .
3
Betriebsanleitung Logix 510si - LGDEIM0510-01 09/09
tabelle 10: Anschlußtabelle
Anschluß
Beschreibung
+11
Eingang + 4 . .20 mA
-12
Eingang – 4 . .20 mA
+31*
Ausgang + 4 . .20 mA
-31*
Ausgang – 4 . .20 mA
Endschalter 1 - gesonderte Platine
Endschalter 2 - gesonderte Platine
Y (O⇒)
Pneu . Ausgangssignal (Ausgang)
Z (O⇐)
Zuluft
* 0ptional
sein, um elektromagnetische Störungen zu vermeiden. Im
allgemeinen ist die abgeschirmte Leitung an der Stromquelle
anzuschließen (Abbildung 2).
Stromquelle 4- 20 mA an die Anschlüsse +11 und -12
anschließen (siehe Abbildung 2) .
erdungsschraube
Die Erdungsschraube, die sich auf der Innenseite des
Deckels
des Positioners befindet, ist zu verwenden, um die
Einheit mit einer angemessenen und zuverlässigen
Erdungsmassereferenz zu versehen . Diese Masse ist
an die gleiche Masse anzuschließen, die für das Signal-
kabel verwendet wird . Weiterhin ist das Signalkabel an
beiden Enden seines Verlaufs zu erden . Die geerdete
Schraube darf nicht für den Anschluß abgeschirmter
Signalkabel verwendet werden .
Bürdenspannung (Abb. 3)
Die Bürdenspannung ist der Grenzwert der Spannung,
welche die Stromquelle zu liefern in der Lage ist .
Ein Stromkreis besteht aus der Stromquelle, dem
Leitungswiderstand, dem Barrierenwiderstand (falls
vorhanden) und der Impedanz des Logix 510si . Der
Logix 510si verlangt, dass der Stromkreis einen Abfall
von 6,0 V am Stellungsregler bei einem maximalen
Schleifenstrom toleriert .
VORSICHT: Nie eine Spannungsquelle direkt an die An-
schlüsse des Stellungsreglers anschließen. Dies kann zu
dauerhaften Platinenschäden führen.
