Montage
HINWEIS
Beschädigung der Aus-
werteelektronik durch
Herabfallen.
Unebener Untergrund,
Produktreste und Rost-
schichten reduzieren die
Haltekraft.
IDC801
4.
Montage
4.1
Allgemeine Hinweise
Nehmen Sie die Einzelteile des idiamCONTROL IDC801 vorsichtig aus der Verpackung
und transportieren Sie sie so weiter, dass keine Beschädigungen auftreten können.
Scharfkantige oder schwere Gegenstände dürfen nicht auf die einzelnen Kabel einwir-
ken.
Vermeiden Sie Knicke am Kabel.
Überprüfen Sie die Steckverbindungen auf festen Sitz.
4.2
Montage
Anbringen der Auswerteelektronik mit Positioniersystem (siehe (5) Abb. 2) am Verfah-
rensteil. Befestigung durch die Magnethalter. Das Kabellängen-Messsystem muss mittig
über der jeweiligen Achter-Bohrung sitzen.
Befestigen Sie bei Verfahrensteilen aus nicht magnetisierbaren Werkstoffen (siehe Kap.
3.8) die Auswerteeinheit mit Positioniersystem mit geeigneten Hilfsmitteln (z.B. Schraub-
zwingen).
Achten Sie darauf, dass die Befestigungsstellen der Auswerteeinheit an der letzten Ge-
häusestirnseite von evtl. noch anhaftenden Produktresten gesäubert wird.
Verbinden Sie den Sensor mit der Auswerteelektronik.
Fügen Sie dazu die Steckverbindung zwischen Kabel und hinterem Rollenkreuz zusam-
men (Bajonett-Verbindung, (siehe (4) Abb. 2).
Verbinden Sie die Auswerteelektronik mit dem Netzteil (siehe (1) Abb. 2).
Stellen Sie eine leitende Verbindung zwischen Auswerteelektronik (siehe (3) Abb. 2) und
Verfahrensteilgehäuse als wesentlichen Bestandteil des Messprinzips her.
Verwenden Sie dazu das mitgelieferte Erdungskabel.
Legen Sie das Sensorkabel in das Kabellängen-Messsystem (siehe (7) Abb. 2) ein.
Achten Sie dabei darauf, dass das Sensorkabel nicht verschmutzt ist, da dies zu einer
falschen Längenmessung führt (siehe auch Kap.6).

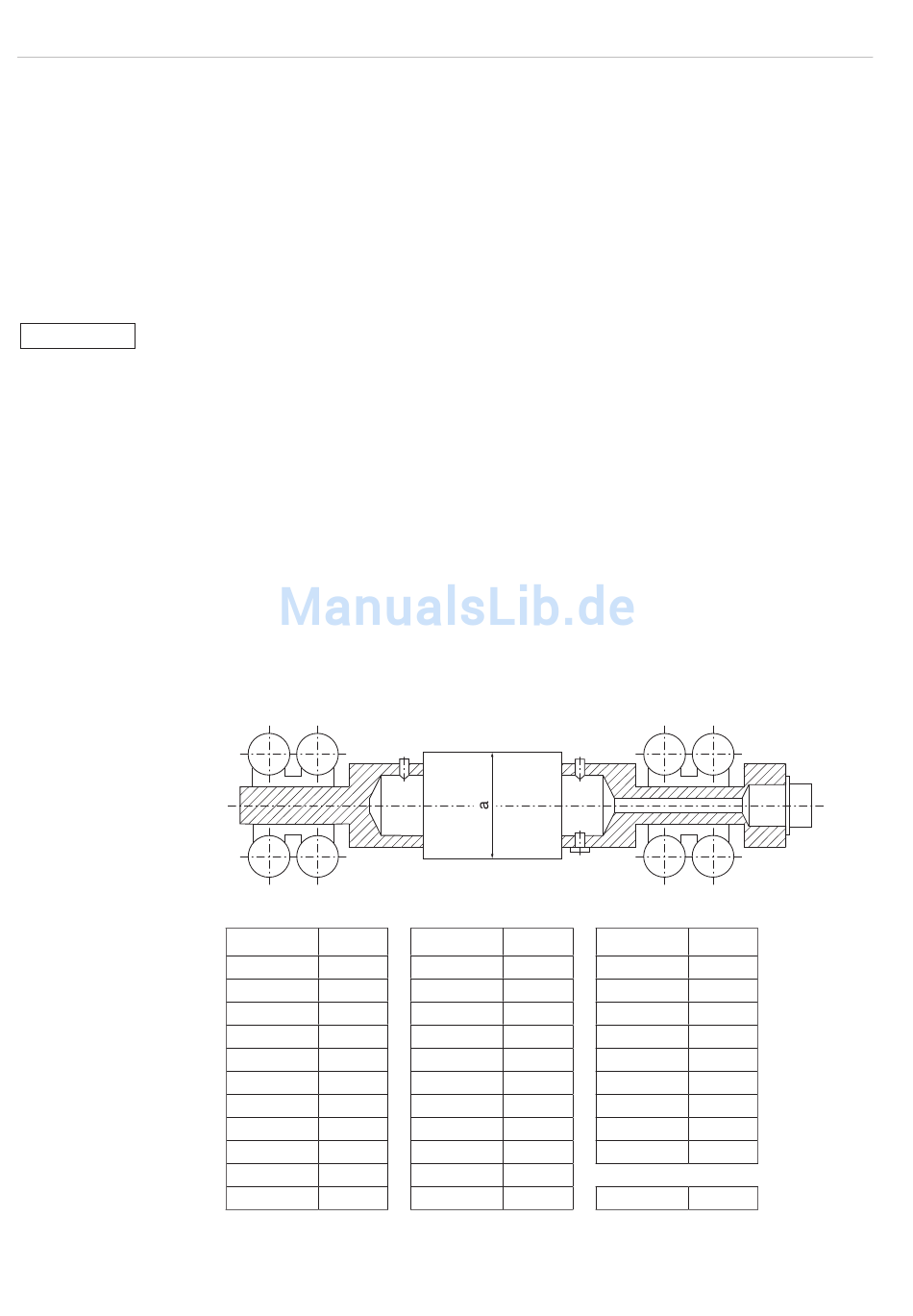

Abb. 5:
Messvorrichtung mit kapazitivem Doppelsenor der Serie capaNCDT
Sensortyp
Maß a
SU 40
38,5
SU 42
40,0
SU 43
41,0
SU 50
48,0
SU 52/10
49,6
SU 53
50,8
SU 57/58
54,8
SU 60
58,5
SU 62
59,2
SU 64
61,6
SU 69
66,6
Sensortyp
Maß a
SU 70
68,9
SU 75
72,6
SU 80
77,4
SU 83
81
SU 87
85,5
SU 88
85,6
SU 90
87,3
SU 92
90,4
SU 96.01
93,6
SU 100
98,5
SU 105
102,6
Sensortyp
Maß a
SU 115
107,6
SU 119
116,6
SU 120
116,1
SU 125
122,6
SU 130
127,6
SU 135
133,5
SU 140
137,6
SU 160
155,6
SU 169
166,6
ZSE 75
74,9
