Ersatzteile, Masszeichnungen, Zubehör
IDC801
8.
Ersatzteile, Masszeichnungen, Zubehör
Nachfolgende Ersatzteile können nach Anfrage bei MICRO-EPSILON MESSTECHNIK
bestellt werden.
IDC-801-CU:
•
Steckernetzteil
•
Sensorkabel
•
Erdungskabel
IDS-801-SU:
•
Rolle mit Feder und Achsstift
Durchführung für Sensorkabel

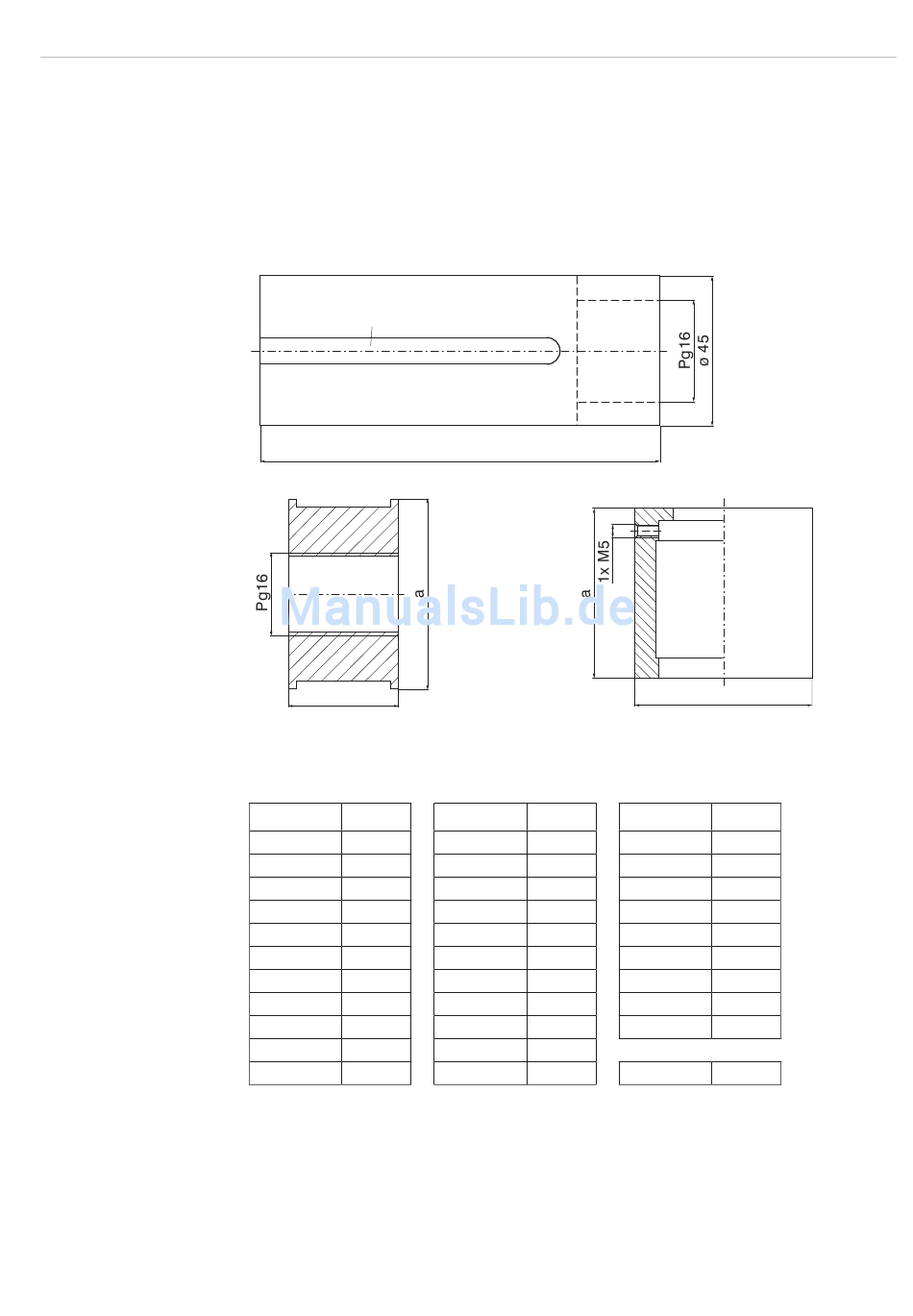

Abb. 10:
Maßzeichnung Anschlussstück (Abmessungen in mm, nicht maßstabsgetreu)
30
Abb. 11:
Maßzeichnung Cleaner (Abmes-
sungen in mm, nicht maßstabsgetreu)
Abmessungen Cleaner
Sensortyp
Maß a
SU 40
ø39,5
SU 42
ø41,1
SU 43
ø42,1
SU 50
ø49,4
SU 52/10
ø51,1
SU 53
ø52,2
SU 57/58
ø56,2
SU 60
ø59,9
SU 62
ø60,6
SU 64
ø63
SU 69
ø68
120
Abb. 12:
messungen in mm, nicht maßstabsgetreu)
Sensortyp
Maß a
SU 70
ø70,3
SU 75
ø74
SU 80
ø79
SU 83
ø82,4
SU 87
ø86,9
SU 88
ø87
SU 90
ø88,7
SU 92
ø91,8
SU 96.01
ø95
SU 100
ø99,9
SU 105
ø104
b
Maßzeichnung Kalibrierring (Ab-
Sensortyp
Maß a
SU 115
ø109
SU 119
ø118
SU 120
ø117,5
SU 125
ø124
SU 130
ø129
SU 135
ø134,9
SU 140
ø139
SU 160
ø157
SU 169
ø168
ZSE 75
ø74,9
Seite 19
