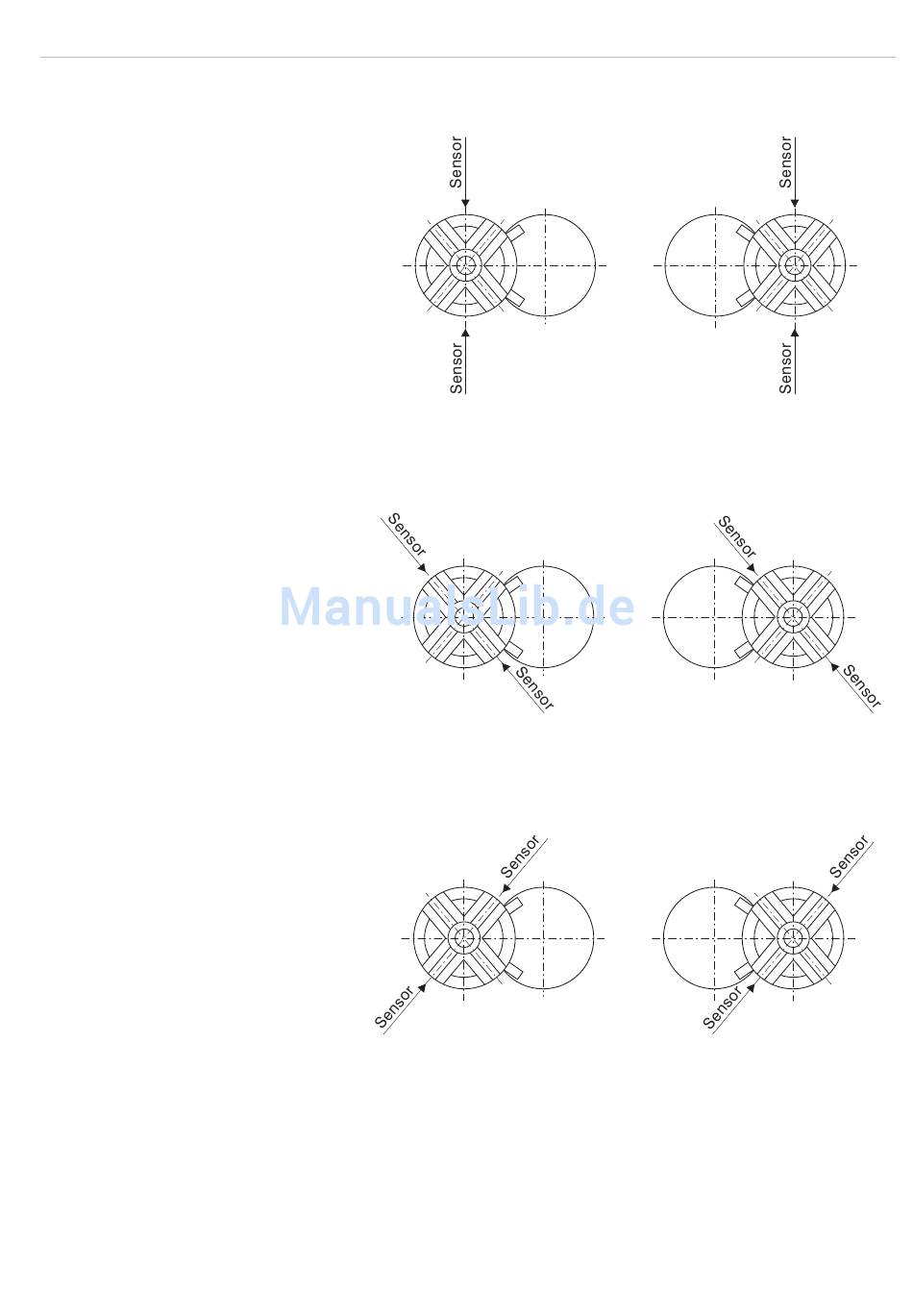

Messvarianten idiamCONTROL IDC801

(Anschicht entgegen Schmelzflussrichtung)
Variante 1
ohne
Sensordrehung
Messreihe R1
Definition
Rechte Bohrung + Welle
Abb. 7:
Messvariante 1 (ohne Sensordrehung)
Variante 2
mit
Sensordrehung
40 ° nach links
Messreihe R2
Definition
Rechte Bohrung + Welle
Abb. 8:
Messvariante 2 (mit Sensordrehung 40 ° nach links)
Variante 3
mit
Sensordrehung
40 ° nach rechts
Messreihe R3
Definition
Rechte Bohrung + Welle
Abb. 9:
Messvariante 3 (mit Sensordrehung 40 ° nach rechts)
Messreihe L1
Linke Bohrung + Welle
Messreihe L2
Linke Bohrung + Welle
Messreihe L3
Linke Bohrung + Welle
