Parameterbeschreibungen
3-04 Reference Function
Option:
[1] External/
Preset
3-10 Festsollwert
4 4
Range:
0 % [-100 -
*
100 %]
3-11 Jog Speed [Hz]
Range:
5 Hz [ 0 - 500.0
*
Hz]
3-12 Catch up/slow Down Value
Range:
0 % [0 -
*
100 %]
3-14 Preset Relative Reference
Range:
0 % [-100 -
*
100 %]
48
Funktion:
Zur Auswahl der externen oder der Fest-
Sollwertquelle. Dient zum Wechsel zwischen
externem Sollwert und Festsollwert per
Befehl oder Digitaleingang.
Funktion:
Geben Sie bis zu acht unterschiedliche
Festsollwerte (0-7) mittels Array-Program-
mierung in diesen Parameter ein. Wählen Sie zur
Auswahl von dedizierten Sollwerten Festsollwert
Bit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parameter-
gruppe 5-1* Digitaleingänge aus.
Funktion:
Die Festdrehzahl JOG ist eine feste
Ausgangsdrehzahl, mit der der Frequenzum-
richter läuft, wenn die JOG-Funktion aktiviert
ist. Nähere Angaben finden Sie auch in
Parameter 3-80 Jog Ramp Time.
Funktion:
Geben Sie einen Prozentwert ein, der dem eigent-
lichen Sollwert hinzugefügt oder von ihm
abgezogen wird, um eine Drehzahlkorrektur auf
bzw. eine Drehzahlkorrektur ab zu erreichen.
Wenn [28] Frequenzkorrektur über einen der Digita-
leingänge (Parameter 5-10 Klemme 18
Digitaleingang bis Parameter 5-15 Klemme 33
Digitaleingang) ausgewählt wurde, wird der
(relative) Prozentwert dem Gesamt-Sollwert
hinzugefügt. Wenn [29] Freq.korr. Ab über einen
der Digitaleingänge (Parameter 5-10 Klemme 18
Digitaleingang bis Parameter 5-15 Klemme 33
Digitaleingang) ausgewählt wurde, wird der
Prozentwert vom Gesamt-Sollwert abgezogen.
Funktion:
Der aktuelle Sollwert, X, wird mit dem in
Parameter 3-14 Relativer Festsollwert eingestellten
Prozentwert Y erhöht oder reduziert. Hierdurch
ergibt sich der aktuelle Sollwert Z. Der aktuelle
Sollwert (X) ist die Summe der in
Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2,
Parameter 3-17 Variabler Sollwert 3 und
Parameter 8-02 Aktives Steuerwort ausgewählten
Eingänge.
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280

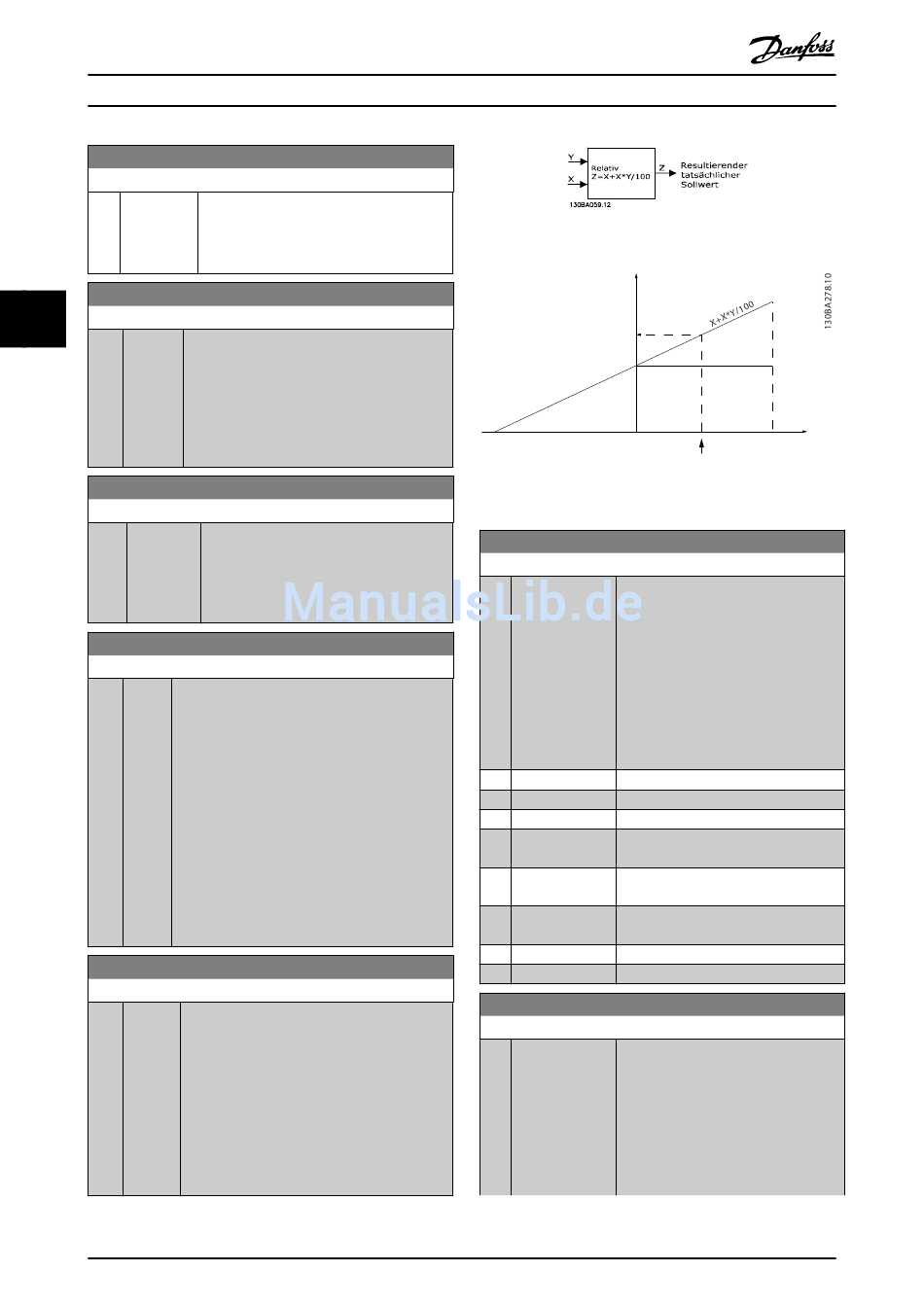

Abbildung 4.3 Relativer Festsollwert
-100
Abbildung 4.4 Aktueller Sollwert
3-15 Reference 1 Source
Option:
[0] No function
[1] Analog Input 53
*
[2] Analog Input 54
[7] Frequency input
29
[8] Frequency input
33
[11] Local bus
reference
[20] Digital pot.meter
[32] Bus PCD
3-16 Reference 2 Source
Option:
Z
X
Y
0 100 %
P 3-14
Funktion:
Dieser Parameter bestimmt die Quelle
des ersten Sollwertsignals. Es ist
möglich, bis zu drei variable Sollwert-
signale zu definieren
(Parameter 3-15 Reference 1 Source,
Parameter 3-16 Reference 2 Source und
Parameter 3-17 Reference 3 Source), die
den Gesamtsollwert bilden. Die Summe
der Sollwertsignale legt die aktuellen
Sollwerte fest.
Funktion:
Dieser Parameter bestimmt die Quelle
des ersten Sollwertsignals. Es ist
möglich, bis zu drei variable Sollwert-
signale zu definieren
(Parameter 3-15 Reference 1 Source,
Parameter 3-16 Reference 2 Source und
Parameter 3-17 Reference 3 Source), die
den Gesamtsollwert bilden. Die Summe
MG07C303
