Parameterbeschreibungen
(Parameter 5-15 Klemme 33 Digitaleingang) auf [32]
Pulseingang. Wird Klemme 29 als Eingang verwendet,
stellen Sie Parameter 5-01 Klemme 27 Funktion auf [0]
Eingang.
Ref.
High
ref.
value
P 5-53/
p 5-58
Low
ref.
value
P 5-52/
p 5-57
Low freq.
P 5-50/
P 5-55

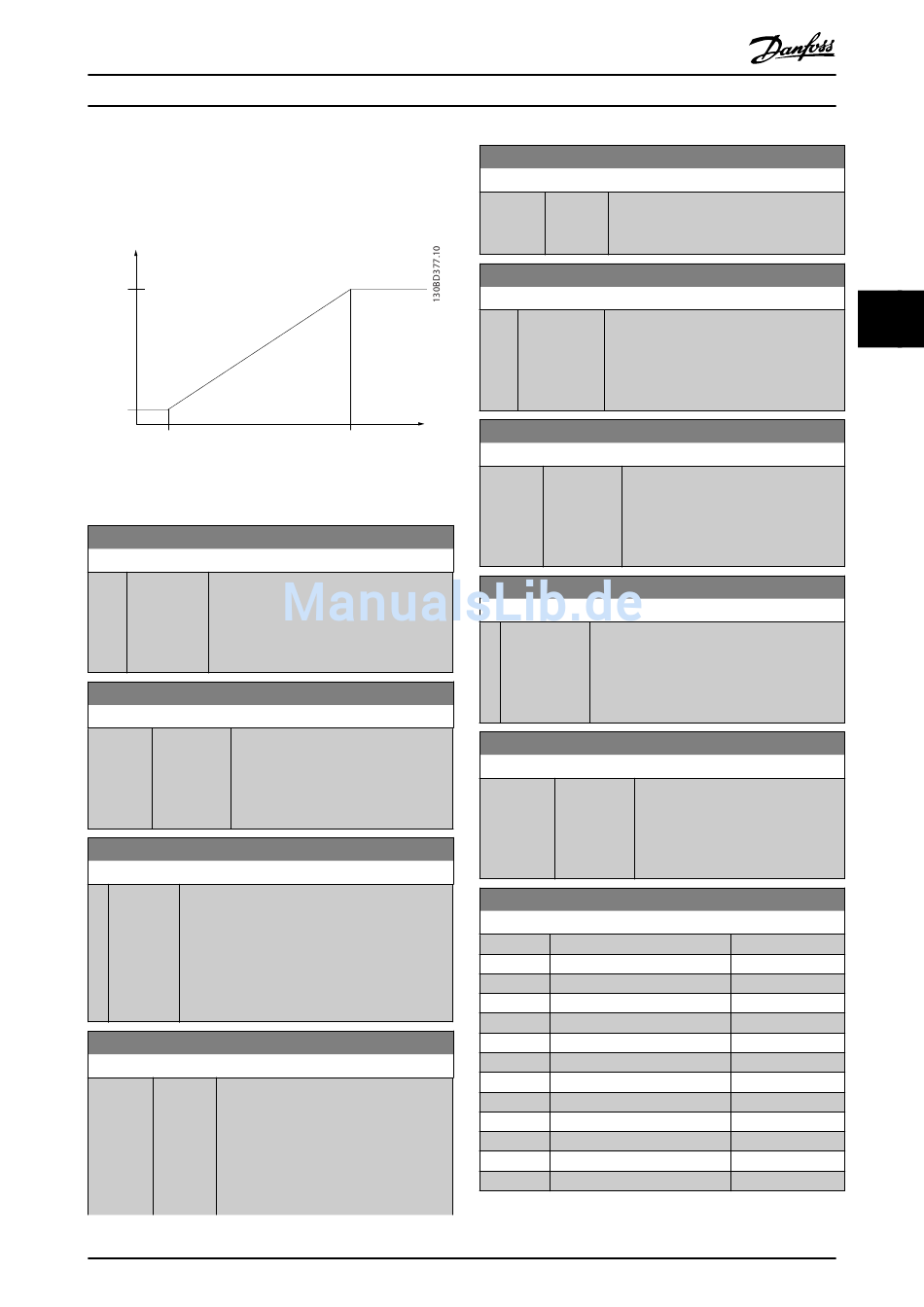

Abbildung 4.12 Pulseingang
5-50 Term. 29 Low Frequency
Range: Funktion:
4 Hz [4 - 31999 Geben Sie die untere Frequenzgrenze
*
Hz] entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-52 Term. 29 Low Ref./Feedb.
Value ein. Siehe Abbildung 4.12.
5-51 Term. 29 High Frequency
Range: Funktion:
32000 Hz [5 - 32000 Geben Sie die untere Frequenzgrenze
*
Hz] entsprechend der unteren Motorwel-
lendrehzahl (d. h. unterer Sollwert) in
Parameter 5-53 Term. 29 High Ref./Feedb.
Value ein.
5-52 Term. 29 Low Ref./Feedb. Value
Range: Funktion:
0 [-4999 - Geben Sie die untere Sollwertgrenze für die
*
4999 ] Motorwellendrehzahl [Hz] ein. Dies ist auch der
min. Istwert (siehe auch Parameter 5-57 Term. 33
Low Ref./Feedb. Value). Setzen Sie Klemme 29 auf
Digitaleingang (Parameter 5-02 Terminal 29 Mode
= [0] Eingang und Parameter 5-13 Klemme 29
Digitaleingang = gültiger Wert).
5-53 Term. 29 High Ref./Feedb. Value
Range: Funktion:
Size [-4999 - Eingabe des maximalen Sollwerts [Hz] für
related 4999 ] die Motorwellendrehzahl und des
*
maximalen Istwerts. Nähere Angaben
finden Sie auch in Parameter 5-58 Term. 33
High Ref./Feedb. Value. Wählen Sie Klemme
29 als Digitaleingang
(Parameter 5-02 Klemme 29 Funktion = [0]
MG07C303
Programmierhandbuch
5-53 Term. 29 High Ref./Feedb. Value
Range:
5-55 Term. 33 Low Frequency
Range:
4 Hz
*
5-56 Term. 33 High Frequency
High freq. Input
P 5-51/ (Hz)
Range:
P 5-56
32000 Hz
5-57 Term. 33 Low Ref./Feedb. Value
Range:
0 [-4999 -
*
4999 ]
5-58 Term. 33 High Ref./Feedb. Value
Range:
Size related
5-60 Terminal 27 Pulse Output Variable
Option:
[0]
*
[45]
[48]
[100]
[101]
[102]
[103]
[104]
[105]
[106]
[107]
[109]
[113]
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
Funktion:
Eingang (Werkseinstellung) und
Parameter 5-13 Klemme 29 Digitaleingang
= gültiger Wert).
Funktion:
[4 - 31999 Geben Sie die untere Frequenz
Hz] entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-57 Term. 33 Low Ref./Feedb.
Value ein.
Funktion:
[5 - 32000 Geben Sie die obere Frequenz
*
Hz] entsprechend der unteren Motorwel-
lendrehzahl (d. h. unterer Sollwert) in
Parameter 5-58 Term. 33 High Ref./Feedb.
Value ein.
Funktion:
Geben Sie die untere Sollwertgrenze [Hz] für
die Motorwellendrehzahl ein. Dies ist auch
der min. Istwert (siehe auch
Parameter 5-52 Term. 29 Low Ref./Feedb.
Value).
Funktion:
[-4999 - Eingabe des maximalen Sollwerts
*
4999 ] [Hz] für die Motorwellendrehzahl.
Nähere Angaben finden Sie auch in
Parameter 5-53 Term. 29 High Ref./
Feedb. Value.
No operation
Bus ctrl.
Bus ctrl., timeout
Output frequency
Reference
Process Feedback
Motor Current
Torque rel to limit
Torq relate to rated
Power
Speed
Max Out Freq
Ext. Closed Loop 1
4 4
Funktion:
67
