Einführung
Lange Steuerleitungen und Analogsignale können in
seltenen Fällen aufgrund von Störungen in den Netzkabeln
zu Brummschleifen mit 50 Hz führen. In diesem Fall
müssen Sie die Abschirmung durchbrechen oder einen
100-nF-Kondensator zwischen Abschirmung und Gehäuse
einbauen.
Schließen Sie die Digital- und Analogein- und -ausgänge
aufgeteilt nach Signalart an die Bezugspotentiale des
Frequenzumrichters (Klemme 55) an, um eine gegenseitige
Beeinträchtigung durch Fehlerströme zu vermeiden. Zum
Beispiel kann durch Schalten am Digitaleingang das
analoge Eingangssignal gestört werden.

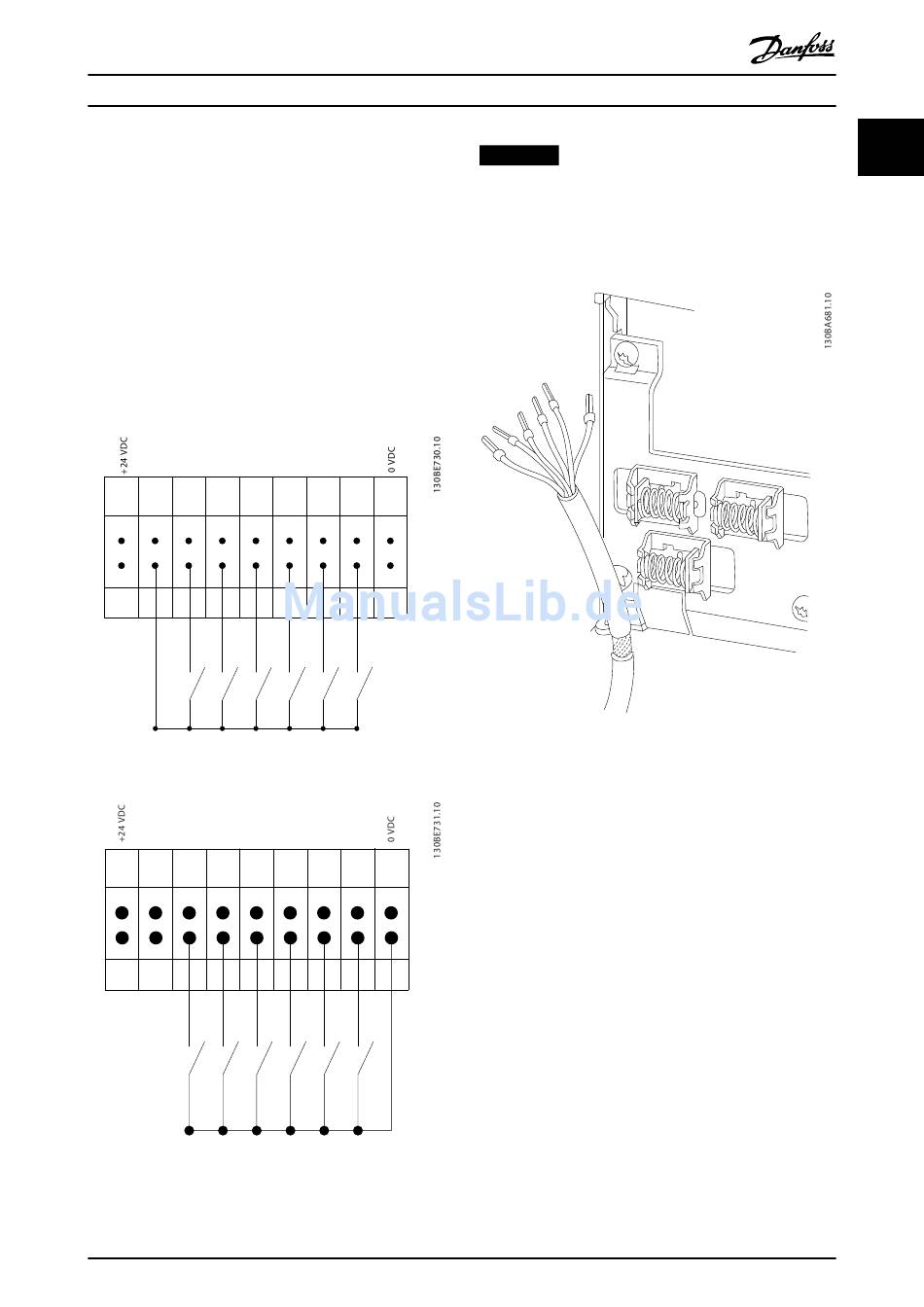

Eingangspolarität der Steuerklemmen
PNP (Source)
Digital input wiring
12
13
18
19
27
Abbildung 1.3 (PNP) = Quelle
NPN (Sink)
Digital input wiring
12
13
18
19
27
Abbildung 1.4 (NPN) = Verbraucher
MG07C303
Programmierhandbuch
29
32
33
55
29
32
33
55
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
Siehe den Abschnitt Verwendung abgeschirmter Steuerlei-
tungen im Projektierungshandbuch zum korrekten Abschluss
der Steuerleitungen.
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
1.3.2 Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [8]
Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion (Standardeinstellung Motorfreilauf invers).
1
1
9
