Leitungen
m Motorleitung mit HIPERFACE DSL
4
D
3
Kabelschirm mit dem Gehäuse
1
A
des Rundsteckers verbinden.

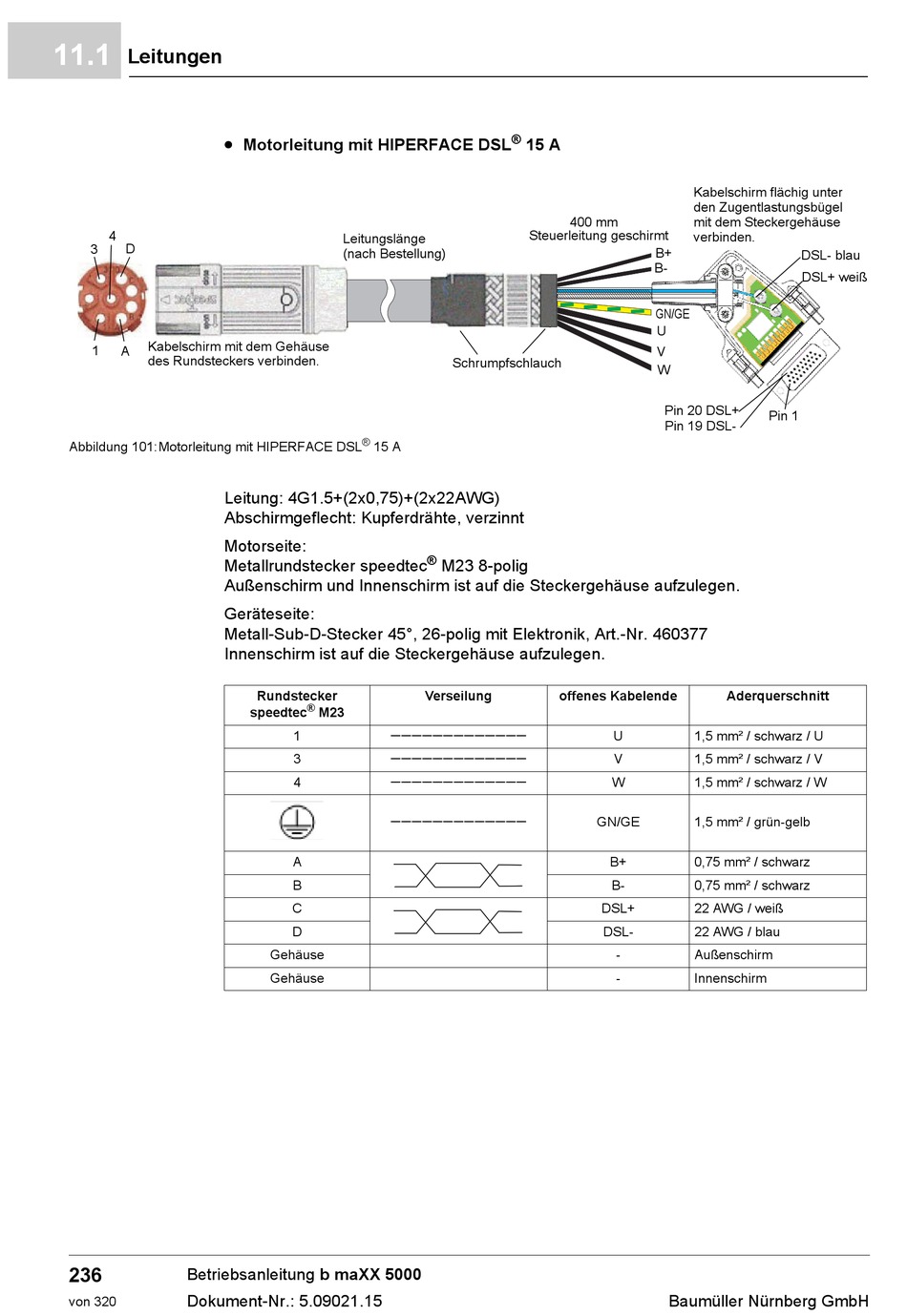

Abbildung 101:Motorleitung mit HIPERFACE DSL
Leitung: 4G1.5+(2x0,75)+(2x22AWG)
Abschirmgeflecht: Kupferdrähte, verzinnt
Motorseite: 
Metallrundstecker speedtec
Außenschirm und Innenschirm ist auf die Steckergehäuse aufzulegen.
Geräteseite: 
Metall-Sub-D-Stecker 45°, 26-polig mit Elektronik, Art.-Nr. 460377
Innenschirm ist auf die Steckergehäuse aufzulegen.
236
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
Leitungslänge
(nach Bestellung)
®
15 A
Rundstecker
®
speedtec M23

1

3

4

A
B
C
D
Gehäuse
Gehäuse
®
15 A
400 mm
Steuerleitung geschirmt
Schrumpfschlauch
®
M23 8-polig
Verseilung offenes Kabelende
GN/GE
Kabelschirm flächig unter
den Zugentlastungsbügel
mit dem Steckergehäuse
verbinden.
B+
B-
GN/GE
U
V
W
Pin 20 DSL+
Pin 1
Pin 19 DSL-
Aderquerschnitt
U 1,5 mm² / schwarz / U
V 1,5 mm² / schwarz / V
W 1,5 mm² / schwarz / W
1,5 mm² / grün-gelb
B+ 0,75 mm² / schwarz
B- 0,75 mm² / schwarz
DSL+ 22 AWG / weiß
DSL- 22 AWG / blau
- Außenschirm
- Innenschirm
