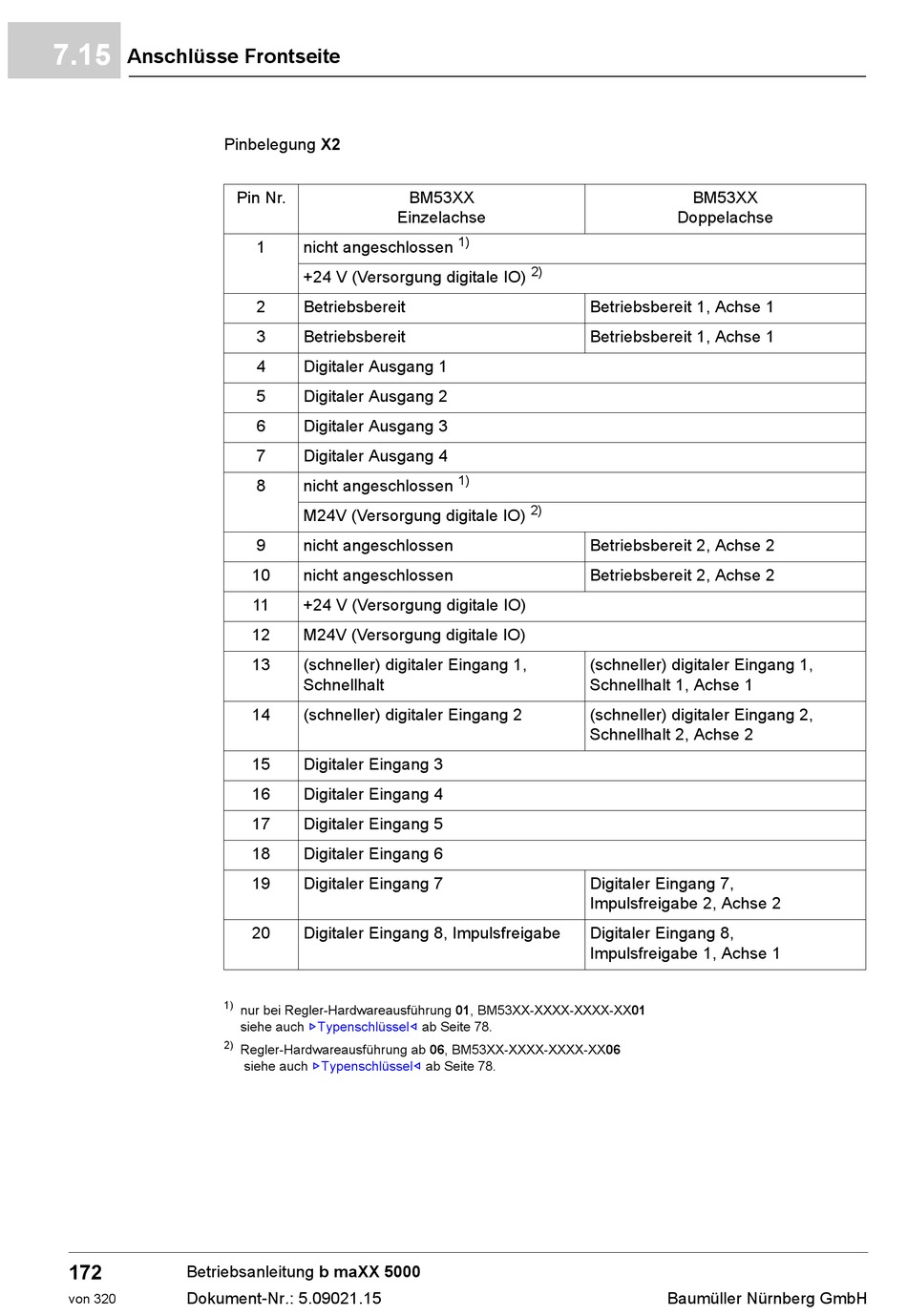

Baumuller b maXX 5000 Betriebsanleitung Seite 172

7.15
Anschlüsse Frontseite
Pinbelegung X2
1)
2)
172
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
Pin Nr.
Einzelachse
1 nicht angeschlossen
+24 V (Versorgung digitale IO)
2 Betriebsbereit
3 Betriebsbereit
4 Digitaler Ausgang 1
5 Digitaler Ausgang 2
6 Digitaler Ausgang 3
7 Digitaler Ausgang 4
8 nicht angeschlossen
M24V (Versorgung digitale IO)
9 nicht angeschlossen
10 nicht angeschlossen
11 +24 V (Versorgung digitale IO)
12 M24V (Versorgung digitale IO)
13 (schneller) digitaler Eingang 1,
Schnellhalt
14 (schneller) digitaler Eingang 2
15 Digitaler Eingang 3
16 Digitaler Eingang 4
17 Digitaler Eingang 5
18 Digitaler Eingang 6
19 Digitaler Eingang 7
20 Digitaler Eingang 8, Impulsfreigabe
nur bei Regler-Hardwareausführung 01, BM53XX-XXXX-XXXX-XX01
siehe auch ZTypenschlüssel–
Regler-Hardwareausführung ab 06, BM53XX-XXXX-XXXX-XX06
siehe auch ZTypenschlüssel–
BM53XX
1)
2)
1)
2)
ab Seite 78.
ab Seite 78.
BM53XX
Doppelachse
Betriebsbereit 1, Achse 1
Betriebsbereit 1, Achse 1
Betriebsbereit 2, Achse 2
Betriebsbereit 2, Achse 2
(schneller) digitaler Eingang 1, 
Schnellhalt 1, Achse 1
(schneller) digitaler Eingang 2, 
Schnellhalt 2, Achse 2
Digitaler Eingang 7,
Impulsfreigabe 2, Achse 2
Digitaler Eingang 8,
Impulsfreigabe 1, Achse 1
Baumüller Nürnberg GmbH
