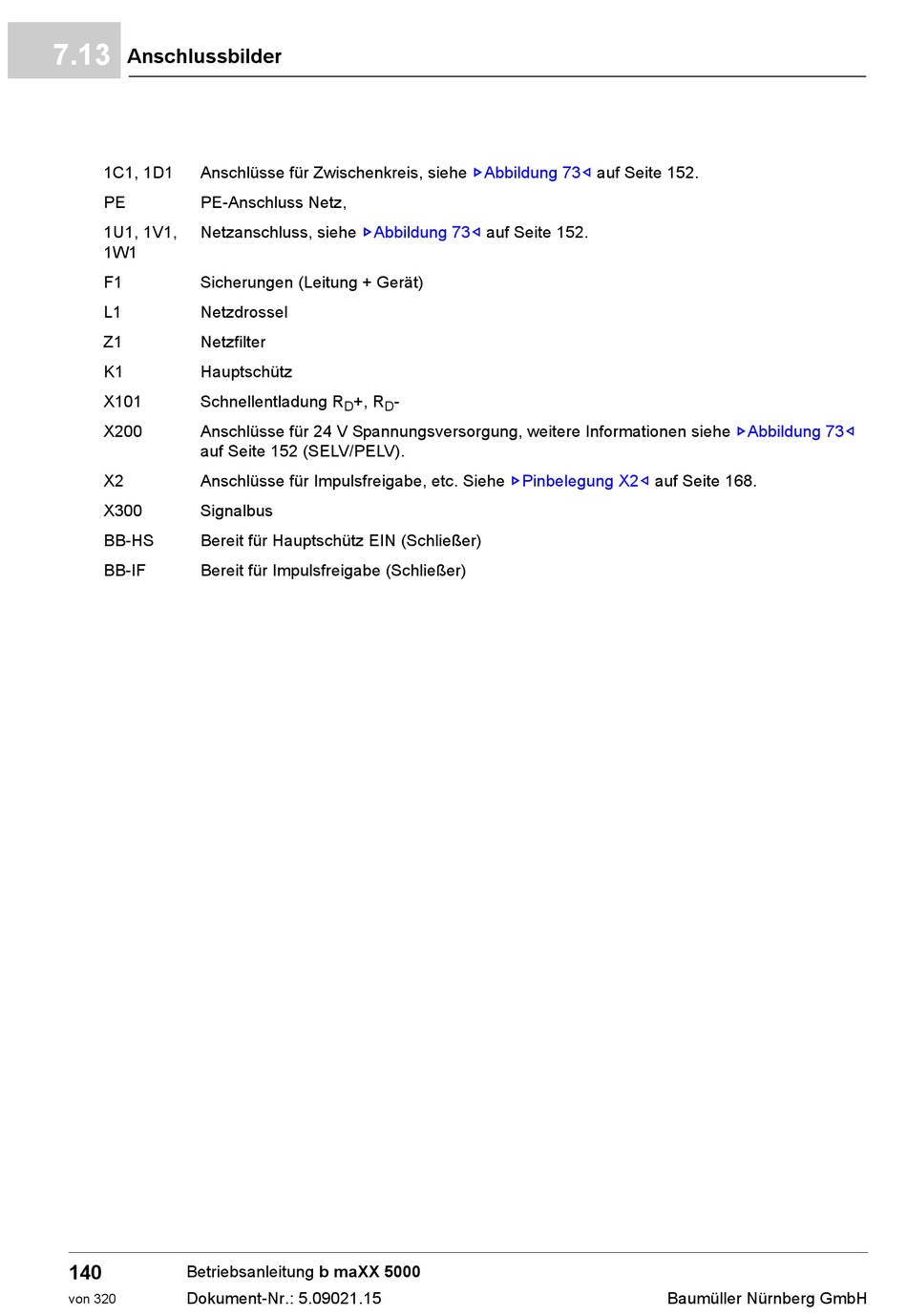

Baumuller b maXX 5000 Betriebsanleitung Seite 140

7.13
Anschlussbilder
1C1, 1D1 Anschlüsse für Zwischenkreis, siehe
PE PE-Anschluss Netz,
1U1, 1V1, Netzanschluss, siehe
1W1
F1 Sicherungen (Leitung + Gerät)
L1 Netzdrossel
Z1 Netzfilter
K1 Hauptschütz
X101 Schnellentladung R
X200 Anschlüsse für 24 V Spannungsversorgung, weitere Informationen siehe
auf Seite 152 (SELV/PELV).
X2 Anschlüsse für Impulsfreigabe, etc. Siehe
X300 Signalbus
BB-HS Bereit für Hauptschütz EIN (Schließer)
BB-IF Bereit für Impulsfreigabe (Schließer)
140
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
ZAbbildung 73–
ZAbbildung 73– auf Seite 152.
+, R -
D D
ZPinbelegung X2–
auf Seite 152.
ZAbbildung 73–
auf Seite 168.
