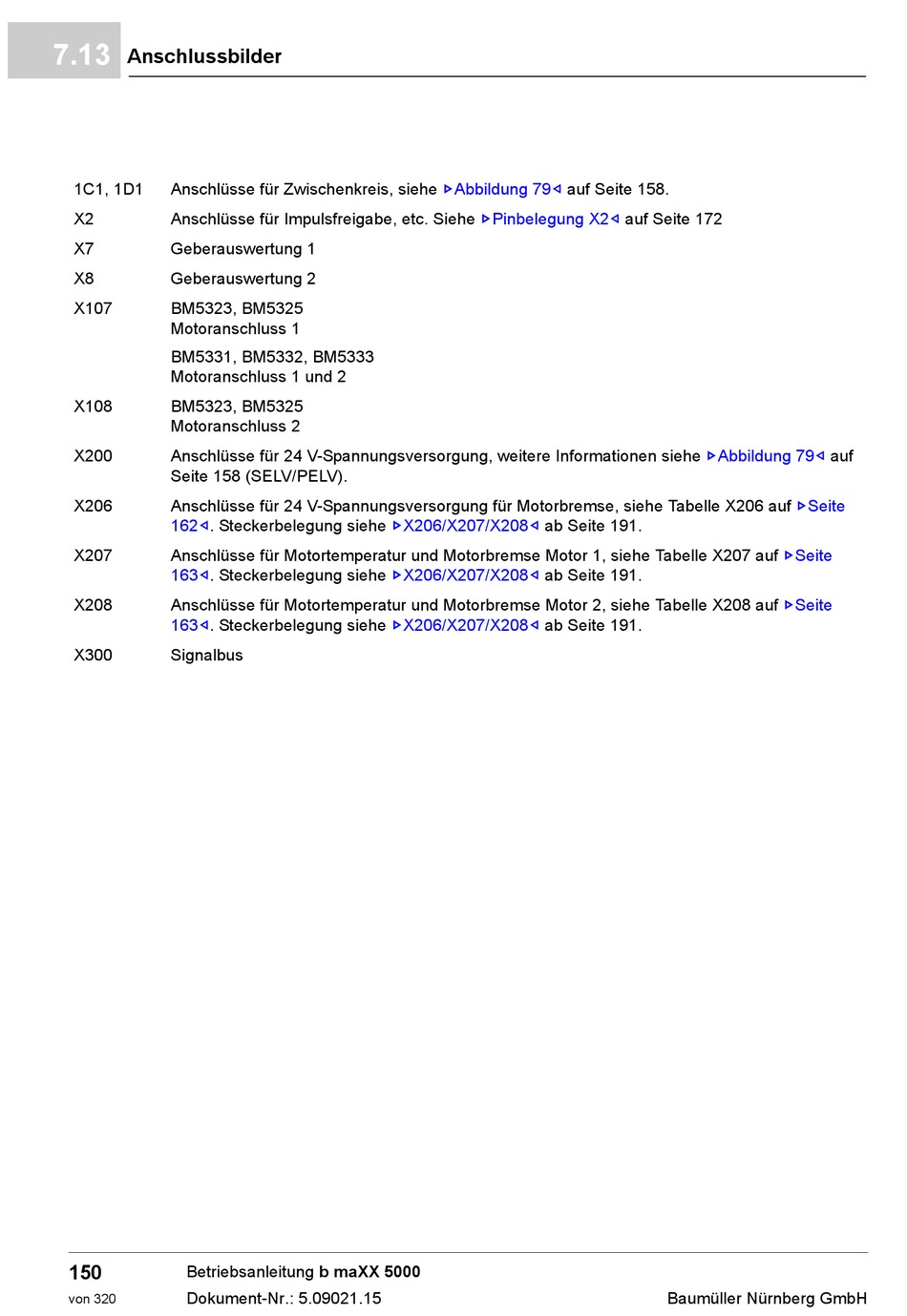

Baumuller b maXX 5000 Betriebsanleitung Seite 150

7.13
Anschlussbilder
1C1, 1D1 Anschlüsse für Zwischenkreis, siehe
X2 Anschlüsse für Impulsfreigabe, etc. Siehe
X7 Geberauswertung 1
X8 Geberauswertung 2
X107 BM5323, BM5325
Motoranschluss 1
BM5331, BM5332, BM5333
Motoranschluss 1 und 2
X108 BM5323, BM5325
Motoranschluss 2
X200 Anschlüsse für 24 V-Spannungsversorgung, weitere Informationen siehe
Seite 158 (SELV/PELV).
X206 Anschlüsse für 24 V-Spannungsversorgung für Motorbremse, siehe Tabelle X206 auf
162–. Steckerbelegung siehe
X207 Anschlüsse für Motortemperatur und Motorbremse Motor 1, siehe Tabelle X207 auf
163–. Steckerbelegung siehe
X208 Anschlüsse für Motortemperatur und Motorbremse Motor 2, siehe Tabelle X208 auf
163–. Steckerbelegung siehe
X300 Signalbus
150
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
ZAbbildung 79–
ZPinbelegung X2–
ZX206/X207/X208– ab Seite 191.
ZX206/X207/X208– ab Seite 191.
ZX206/X207/X208– ab Seite 191.
auf Seite 158.
auf Seite 172
ZAbbildung 79–
