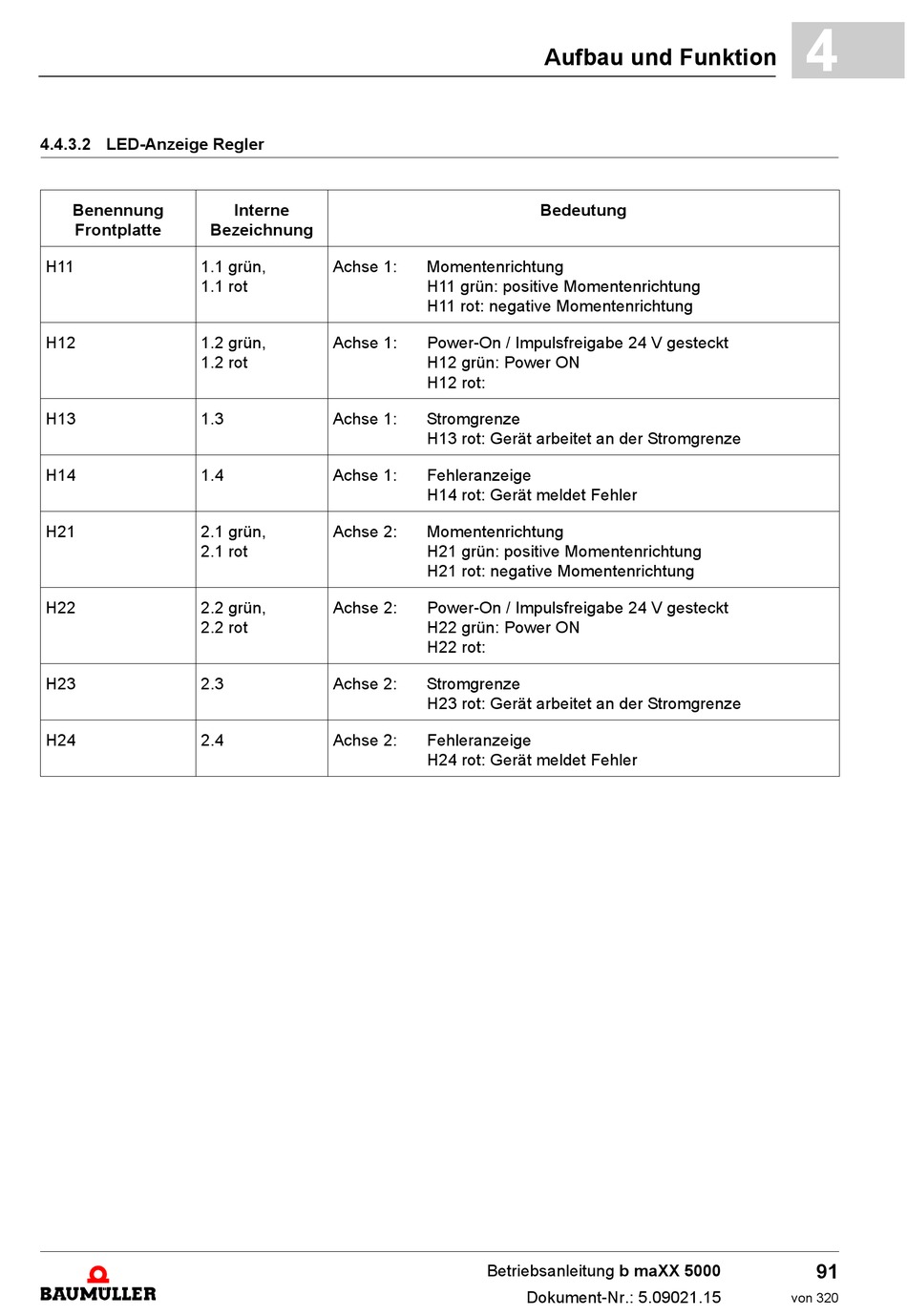

4.4.3.2 LED-Anzeige Regler

Benennung
Frontplatte Bezeichnung
H11 1.1 grün,
1.1 rot
H12 1.2 grün,
1.2 rot
H13 1.3
H14 1.4
H21 2.1 grün,
2.1 rot
H22 2.2 grün,
2.2 rot
H23 2.3
H24 2.4
Interne
Achse 1:
Achse 1:
Achse 1:
Achse 1:
Achse 2:
Achse 2:
Achse 2:
Achse 2:
Aufbau und Funktion
Bedeutung
Momentenrichtung
H11 grün: positive Momentenrichtung
H11 rot: negative Momentenrichtung
Power-On / Impulsfreigabe 24 V gesteckt
H12 grün: Power ON
H12 rot:
Stromgrenze
H13 rot: Gerät arbeitet an der Stromgrenze
Fehleranzeige
H14 rot: Gerät meldet Fehler
Momentenrichtung
H21 grün: positive Momentenrichtung
H21 rot: negative Momentenrichtung
Power-On / Impulsfreigabe 24 V gesteckt
H22 grün: Power ON
H22 rot:
Stromgrenze
H23 rot: Gerät arbeitet an der Stromgrenze
Fehleranzeige
H24 rot: Gerät meldet Fehler
