4.4

Anzeige- und Bedienelemente

4.4.2

Anzeige- und Bedienelemente BM51XX

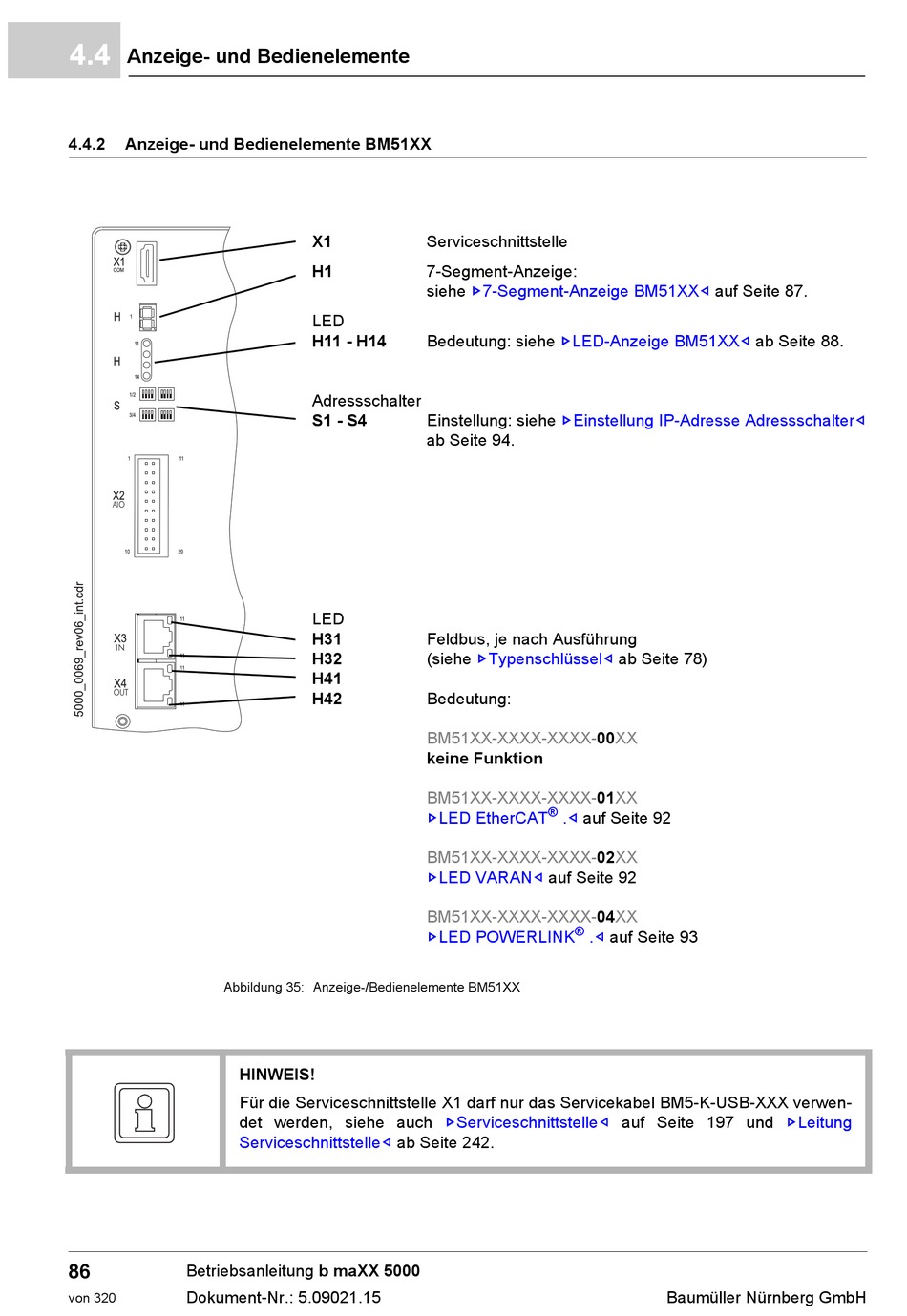

Abbildung 35: Anzeige-/Bedienelemente BM51XX
HINWEIS!
Für die Serviceschnittstelle X1 darf nur das Servicekabel BM5-K-USB-XXX verwen-
det werden, siehe auch
Serviceschnittstelle–
86
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
X1
Serviceschnittstelle
7-Segment-Anzeige: 
H1
siehe
Z7-Segment-Anzeige BM51XX–
LED
H11 - H14
Bedeutung: siehe
Adressschalter
S1 - S4
Einstellung: siehe
ab Seite 94.
LED
H31
Feldbus, je nach Ausführung
H32
(siehe
ZTypenschlüssel–
H41
H42
Bedeutung:
BM51XX-XXXX-XXXX-00XX
keine Funktion
BM51XX-XXXX-XXXX-01XX
ZLED EtherCAT
BM51XX-XXXX-XXXX-02XX
ZLED VARAN–
BM51XX-XXXX-XXXX-04XX
ZLED POWERLINK
ZServiceschnittstelle–
ab Seite 242.
auf Seite 87.
ZLED-Anzeige BM51XX–
ZEinstellung IP-Adresse Adressschalter–
ab Seite 78)
®
.–
auf Seite 92
auf Seite 92
®
.–
auf Seite 93
auf Seite 197 und
Baumüller Nürnberg GmbH
ab Seite 88.
ZLeitung
