7.13.3.2 Anschlussplan BM5334, BM5335

abhängig von Ausführung
Digitaler Ausgang 1
Digitaler Ausgang 2
Digitaler Ausgang 3
Digitaler Ausgang 4
abhängig von Ausführung
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
Digitaler Eingang 4
Digitaler Eingang 5
Digitaler Eingang 6
Digitaler Eingang 7
Digitaler Eingang 8 / Impulsfreigabe

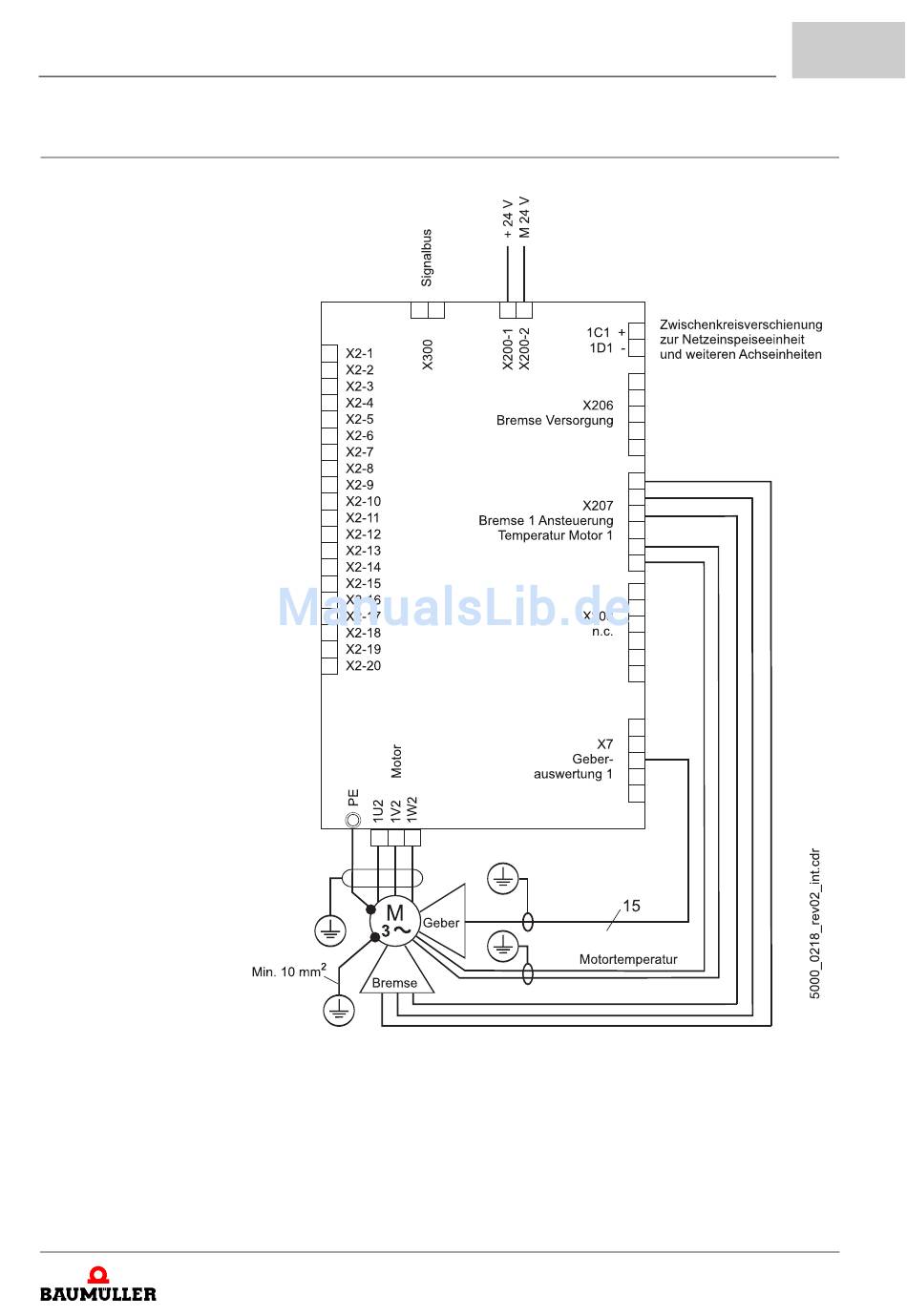

Abbildung 68: Anschlussplan Einzelachseinheit BM5334, BM5335
Betriebsbereit
Betriebsbereit
n.c.
n.c.
+24V
M24V
Installation
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
7
145
von 320
