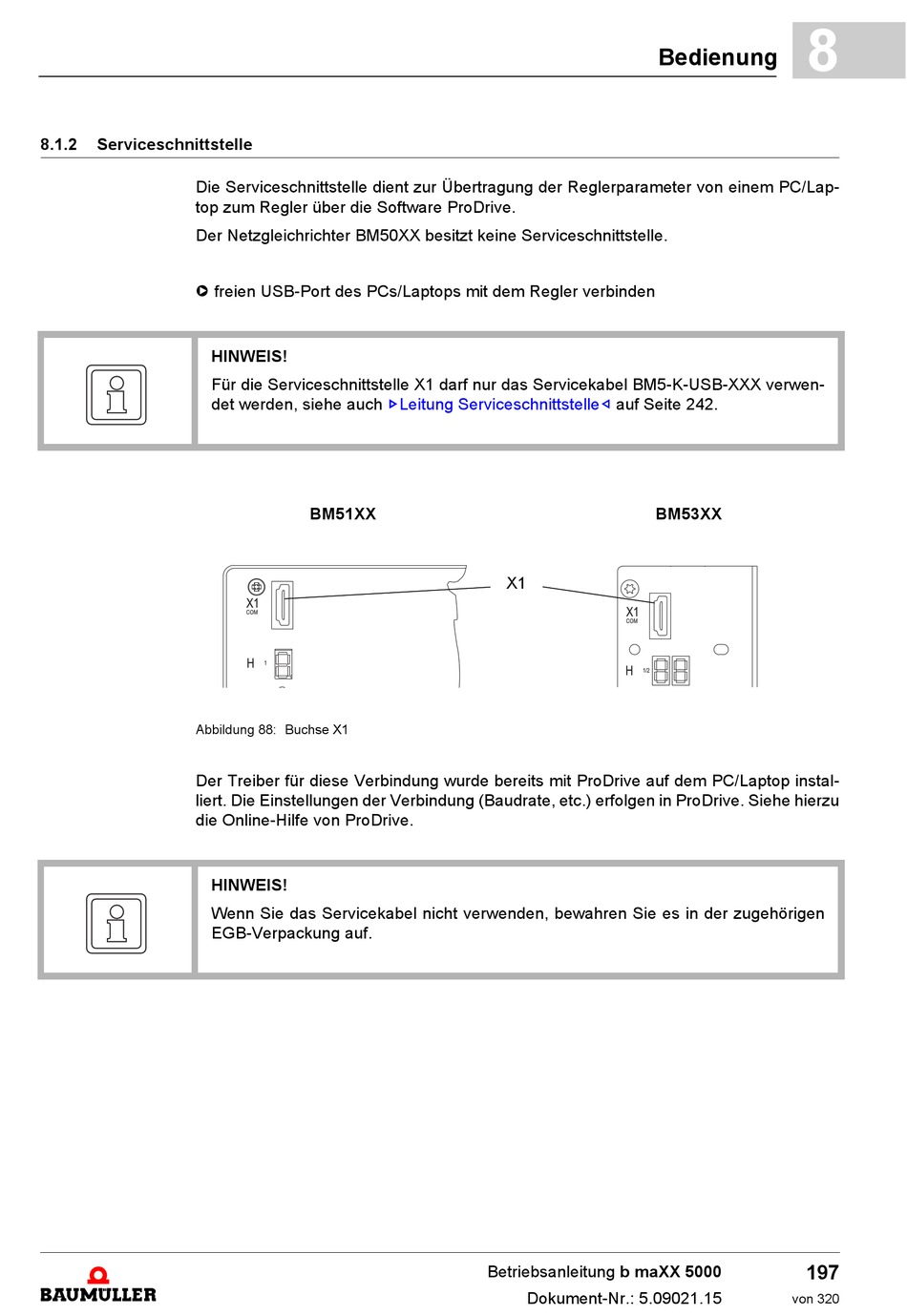

Serviceschnittstelle - Baumuller b maXX 5000 Betriebsanleitung

8.1.2

Serviceschnittstelle

Die Serviceschnittstelle dient zur Übertragung der Reglerparameter von einem PC/Lap-
top zum Regler über die Software ProDrive.
Der Netzgleichrichter BM50XX besitzt keine Serviceschnittstelle.
h freien USB-Port des PCs/Laptops mit dem Regler verbinden
HINWEIS!
Für die Serviceschnittstelle X1 darf nur das Servicekabel BM5-K-USB-XXX verwen-
det werden, siehe auch
Abbildung 88: Buchse X1
Der Treiber für diese Verbindung wurde bereits mit ProDrive auf dem PC/Laptop instal-
liert. Die Einstellungen der Verbindung (Baudrate, etc.) erfolgen in ProDrive. Siehe hierzu
die Online-Hilfe von ProDrive.
HINWEIS!
Wenn Sie das Servicekabel nicht verwenden, bewahren Sie es in der zugehörigen
EGB-Verpackung auf.
ZLeitung Serviceschnittstelle–
BM51XX
Bedienung
auf Seite 242.
BM53XX
X1
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
8
197
von 320
