Baumuller b maXX 5000 Betriebsanleitung Seite 174

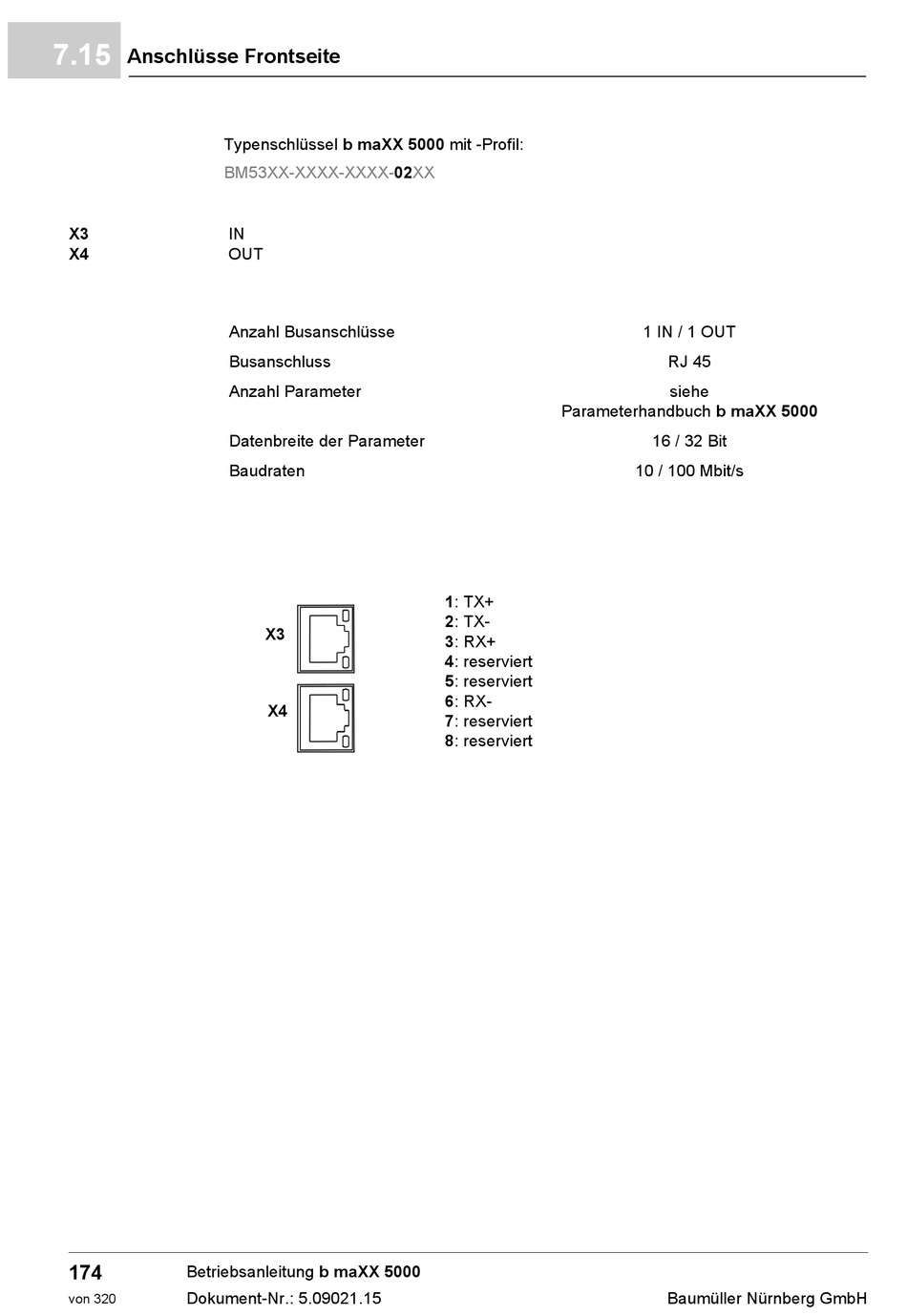

7.15
Anschlüsse Frontseite
Typenschlüssel b maXX 5000 mit -Profil:
BM53XX-XXXX-XXXX-02XX
X3
X4
174
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
IN
OUT
Anzahl Busanschlüsse
Busanschluss
Anzahl Parameter
Datenbreite der Parameter
Baudraten
X3
X4
Parameterhandbuch b maXX 5000
1: TX+
2: TX-
3: RX+
4: reserviert
5: reserviert
6: RX-
7: reserviert
8: reserviert
1 IN / 1 OUT
RJ 45
siehe
16 / 32 Bit
10 / 100 Mbit/s
Baumüller Nürnberg GmbH
