Montage Ringkerne

Um den Betrieb des Netzwechselrichters BM51XX in einer C2-Umgebung sicherzustel-
len, ist die Verwendung von Ringkernen, siehe
6.4.1

Bohrbilder Ringkerne

Das Bohrbild verwenden, um die erforderlichen Bohrungen zu erstellen.
*: mit Ringkernen

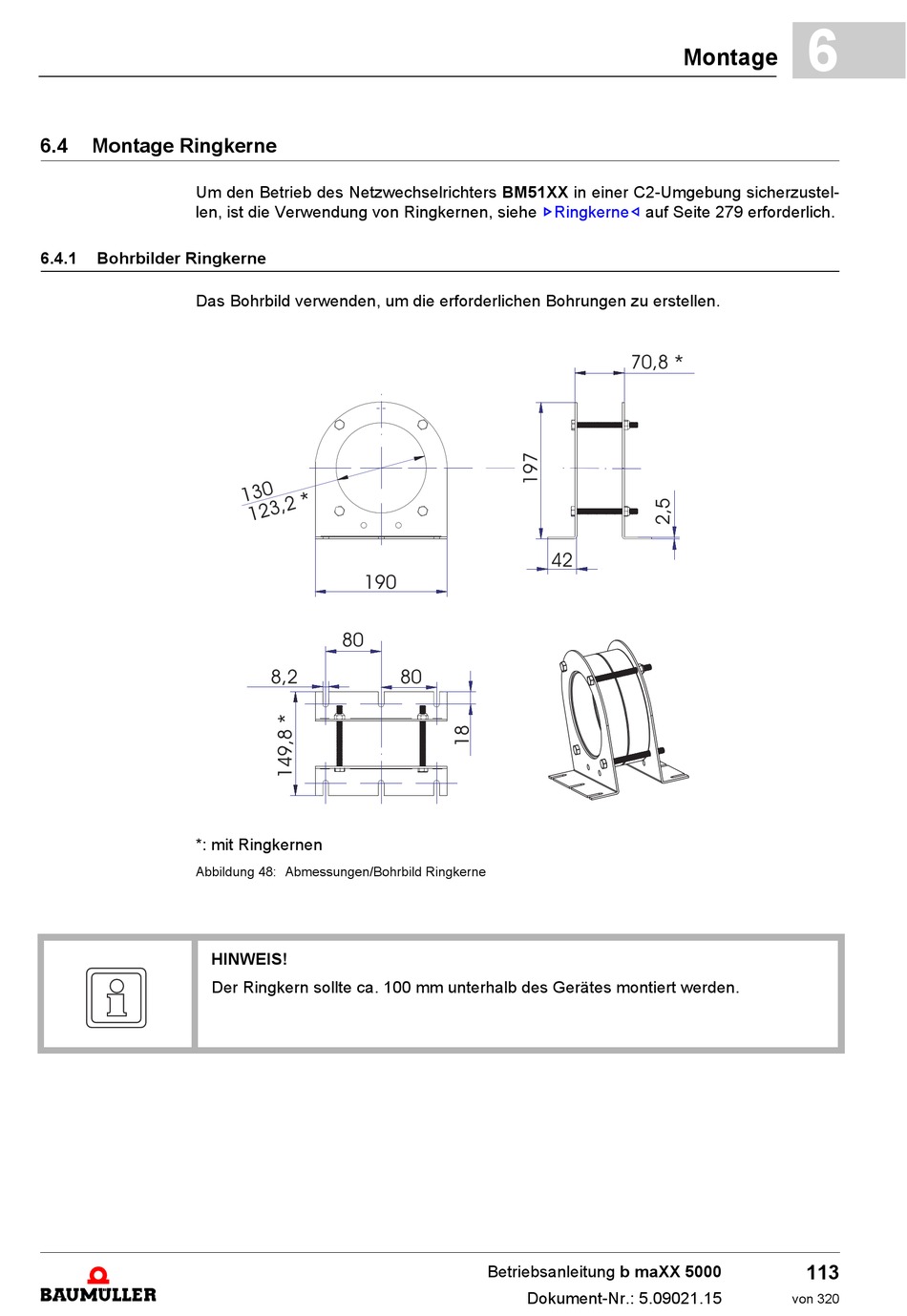

Abbildung 48: Abmessungen/Bohrbild Ringkerne
HINWEIS!
Der Ringkern sollte ca. 100 mm unterhalb des Gerätes montiert werden.
ZRingkerne– auf Seite 279 erforderlich.
