Baumuller b maXX 5000 Betriebsanleitung Seite 201

m Langer Netzausfall (> 10 s)
Netz
X300:2 Phasenausfall
eine
Netzperiode
X1:6 Betriebsbereit
X300:1 Signalbus Betriebsbereit
150 ms
X1:5 Fehler
X1:4 Reset

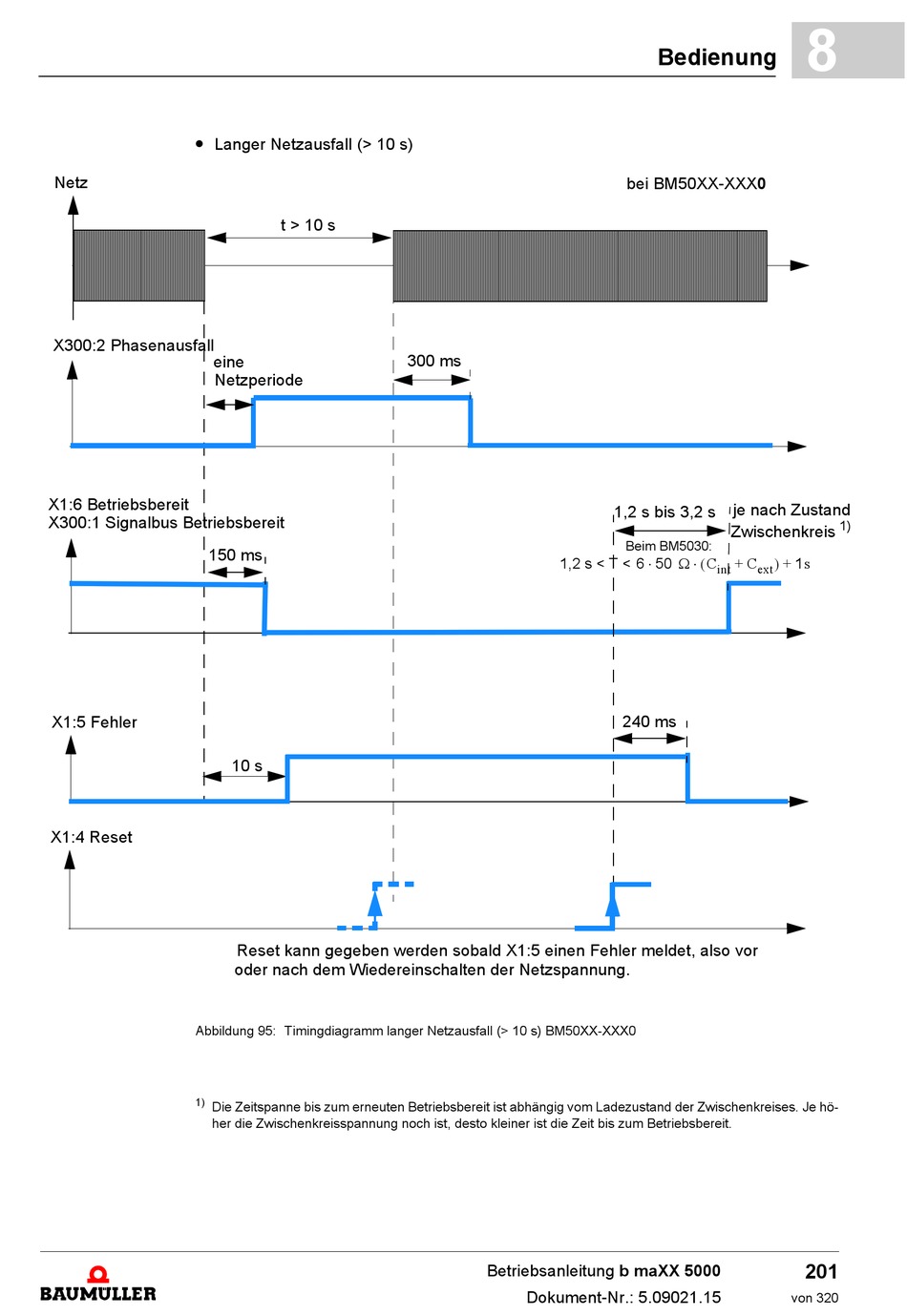

Abbildung 95: Timingdiagramm langer Netzausfall (> 10 s) BM50XX-XXX0
1)
Die Zeitspanne bis zum erneuten Betriebsbereit ist abhängig vom Ladezustand der Zwischenkreises. Je hö-
her die Zwischenkreisspannung noch ist, desto kleiner ist die Zeit bis zum Betriebsbereit.
t > 10 s
10 s
Reset kann gegeben werden sobald X1:5 einen Fehler meldet, also vor
oder nach dem Wiedereinschalten der Netzspannung.
300 ms
1,2 s < T < 6 50 
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
Bedienung
bei BM50XX-XXX0
1,2 s bis 3,2 s je nach Zustand
Zwischenkreis
Beim BM5030:
   
C + C +
int ext
240 ms
8
1)
1s
201
von 320
