Elektrische Anschlüsse BM5030 mit Safety-Funktion
C.6 Elektrische Anschlüsse BM5030 mit Safety-Funktion
BM5030-XX2X-...

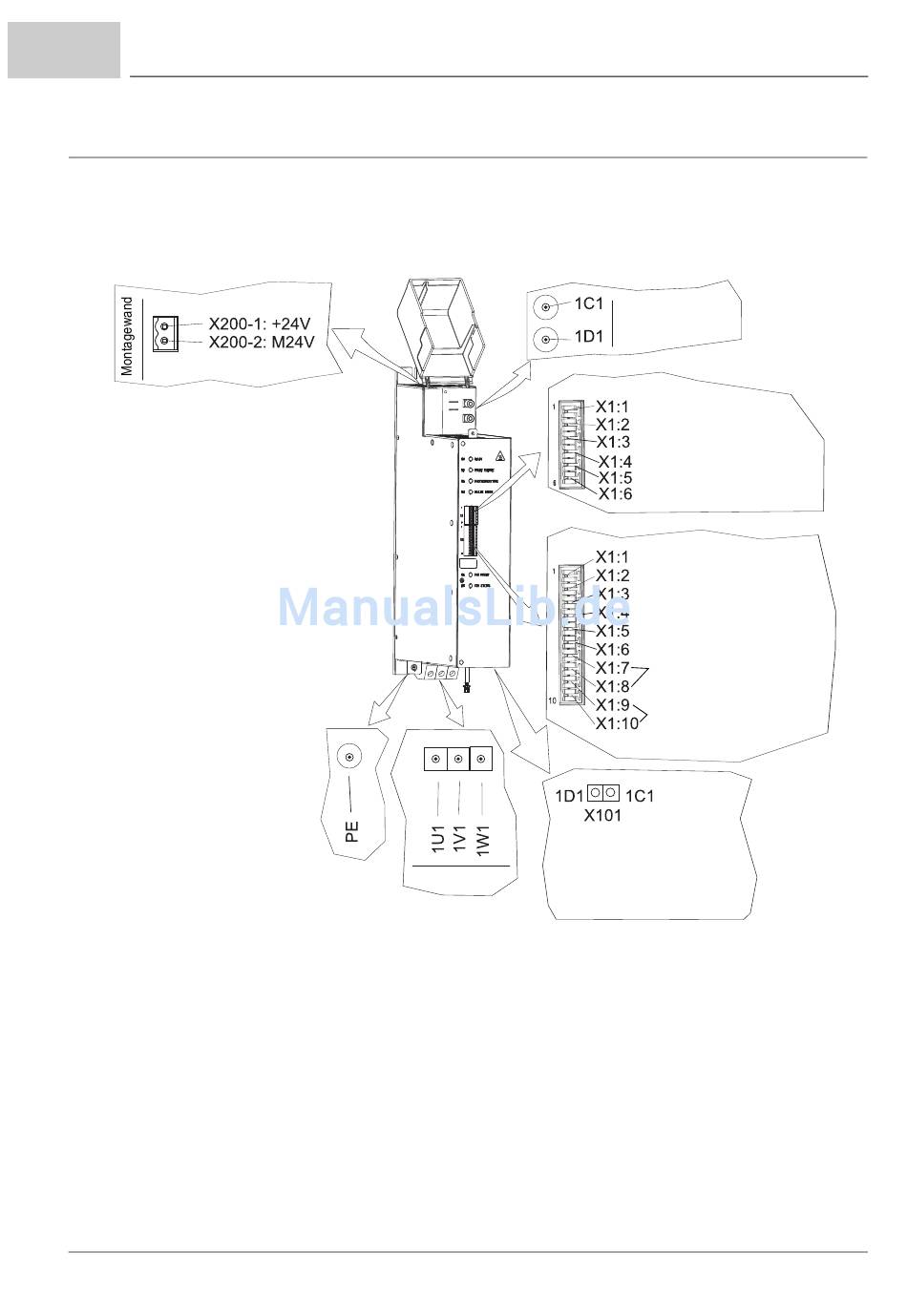

Abbildung 127:Elektrische Anschlüsse BM5030-XX2X-...
302
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
Anschluss für zusätzliche
Zwischenkreiskapazität
vor STO,
Netz
z. B. BM5-CAP
Zwischenkreis
M24V
Sperren Eingang
reserviert
Reset
Fehler
Betriebsbereit
+24V
GND 24V
STO Eingang A
GND für STO Eingang A
STO Eingang B
GND für STO Eingang B
Potentialfreier
elektronischer Schalter
Betriebsbereit
Potentialfreier
elektronischer Schalter
Fehler
