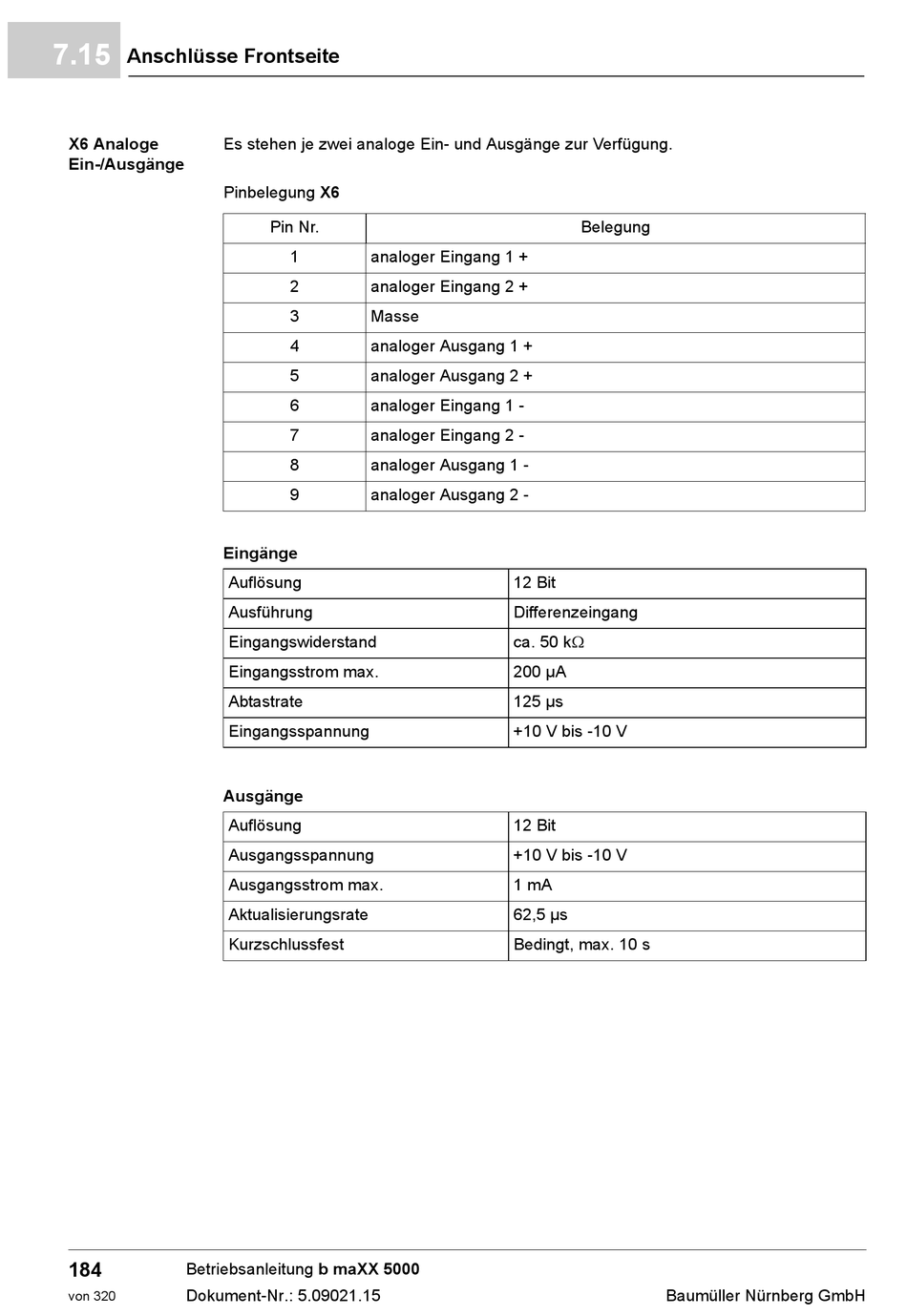

7.15
Anschlüsse Frontseite
X6 Analoge 
Es stehen je zwei analoge Ein- und Ausgänge zur Verfügung.
Ein-/Ausgänge
Pinbelegung X6
Eingänge
Ausgänge
184
Betriebsanleitung b maXX 5000
Dokument-Nr.: 5.09021.15
von 320
Pin Nr.
1 analoger Eingang 1 +
2 analoger Eingang 2 +
3 Masse
4 analoger Ausgang 1 +
5 analoger Ausgang 2 +
6 analoger Eingang 1 -
7 analoger Eingang 2 -
8 analoger Ausgang 1 -
9 analoger Ausgang 2 -
Auflösung
Ausführung
Eingangswiderstand
Eingangsstrom max.
Abtastrate
Eingangsspannung
Auflösung
Ausgangsspannung
Ausgangsstrom max.
Aktualisierungsrate
Kurzschlussfest
Belegung
12 Bit
Differenzeingang
ca. 50 k
200 µA
125 µs
+10 V bis -10 V
12 Bit
+10 V bis -10 V
1 mA
62,5 µs
Bedingt, max. 10 s
