DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
Bildlegende
1. Nr. 12 x 1-Zoll-Ansatzschrauben.

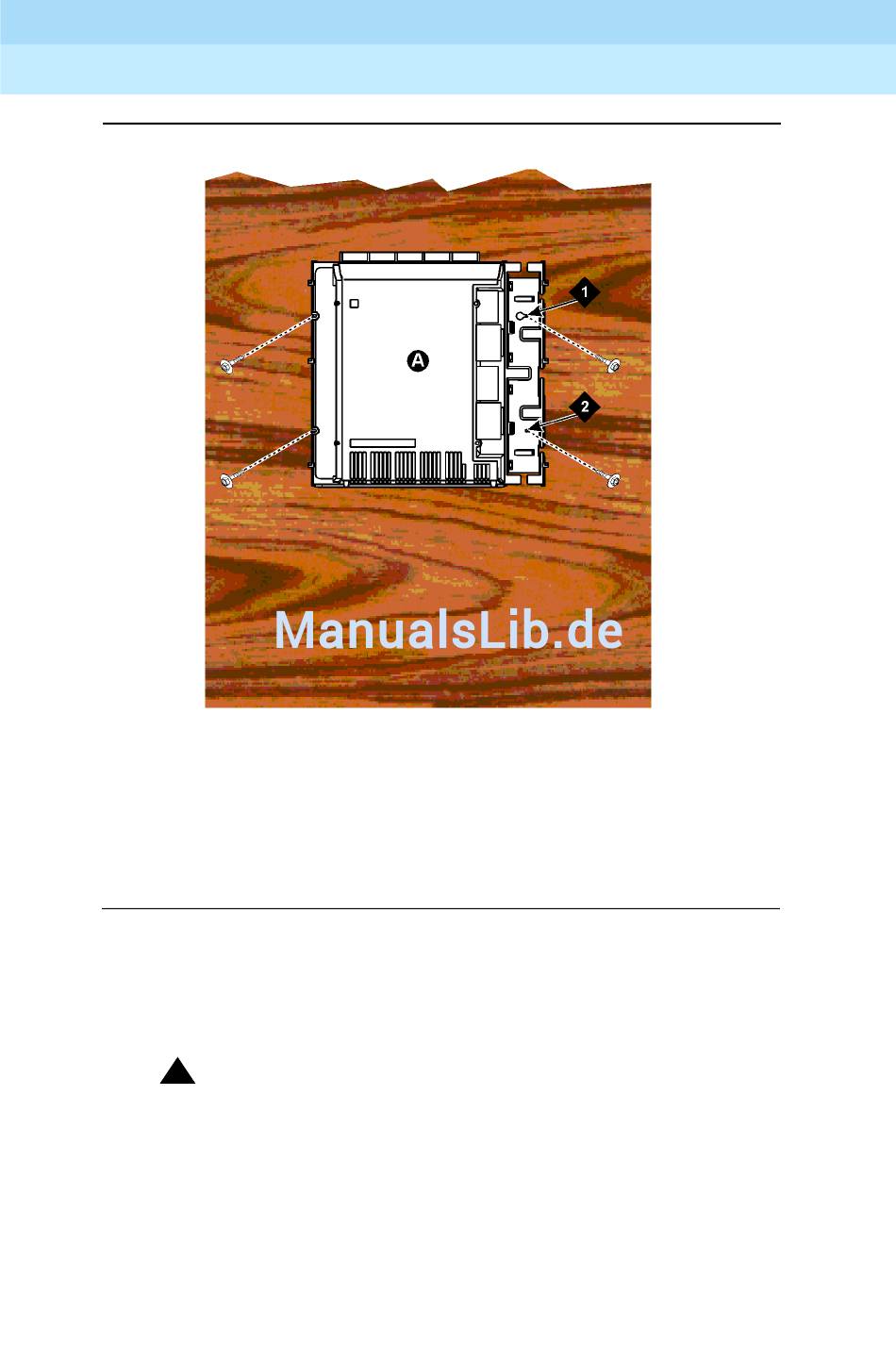

Bild 1-5. Typische Wandmontage
7. Bohren Sie die beiden unteren Montagelöcher; benutzen Sie dazu das
Gehäuse als Schablone.
8. Drehen Sie die beiden unteren Schrauben ein, und ziehen Sie sie fest.
!
ACHTUNG:
Achten Sie darauf, daß die rechte untere Sicherungsschraube
festgezogen ist.
2. Nr. 12 x 1-Zoll-Sicherungsschraube
Ausgabe 3
Juni 1999
1-10
