DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
4 Hardware-Erweiterungen
IP-Amtsleitung hinzufügen
3. Schließen Sie von der Gehäuserückseite aus den P1-Amphenolstecker
der externen Verbindung der TN802-Baugruppe an dem Anschluß mit der
höchsten Nummer der drei für die Baugruppe TN802 benötigten
Steckplätze an.
Wenn sie die Baugruppe TN802 einstecken und das Kabel anschließen,
fährt die IP-Amtsleitungsbaugruppe hoch und erscheint am LCD-Display
die Anzeige „PC Boot".
Modem anschließen
1. Verbinden Sie den RS232-Port des Modems mit dem Anschluß MODEM
an der externen Verbindung der TN802-Baugruppe.
2. Schließen Sie eine analoge Telefonleitung an den äußeren linken
Analogleitungsport am Modem an.
3. Stellen Sie sicher, daß die DIP-Schalter des Modems entsprechend
Bild 4-5
4. Schließen Sie das Modem an einer Wechselstrom-Steckdose an.
5. Schalten Sie das Modem mit dem Schalter an der Gerätevorderseite ein.
Bildlegende
1. Analogleitung hier anschließen
2. DIP-Schalter 5 muß oben stehen.

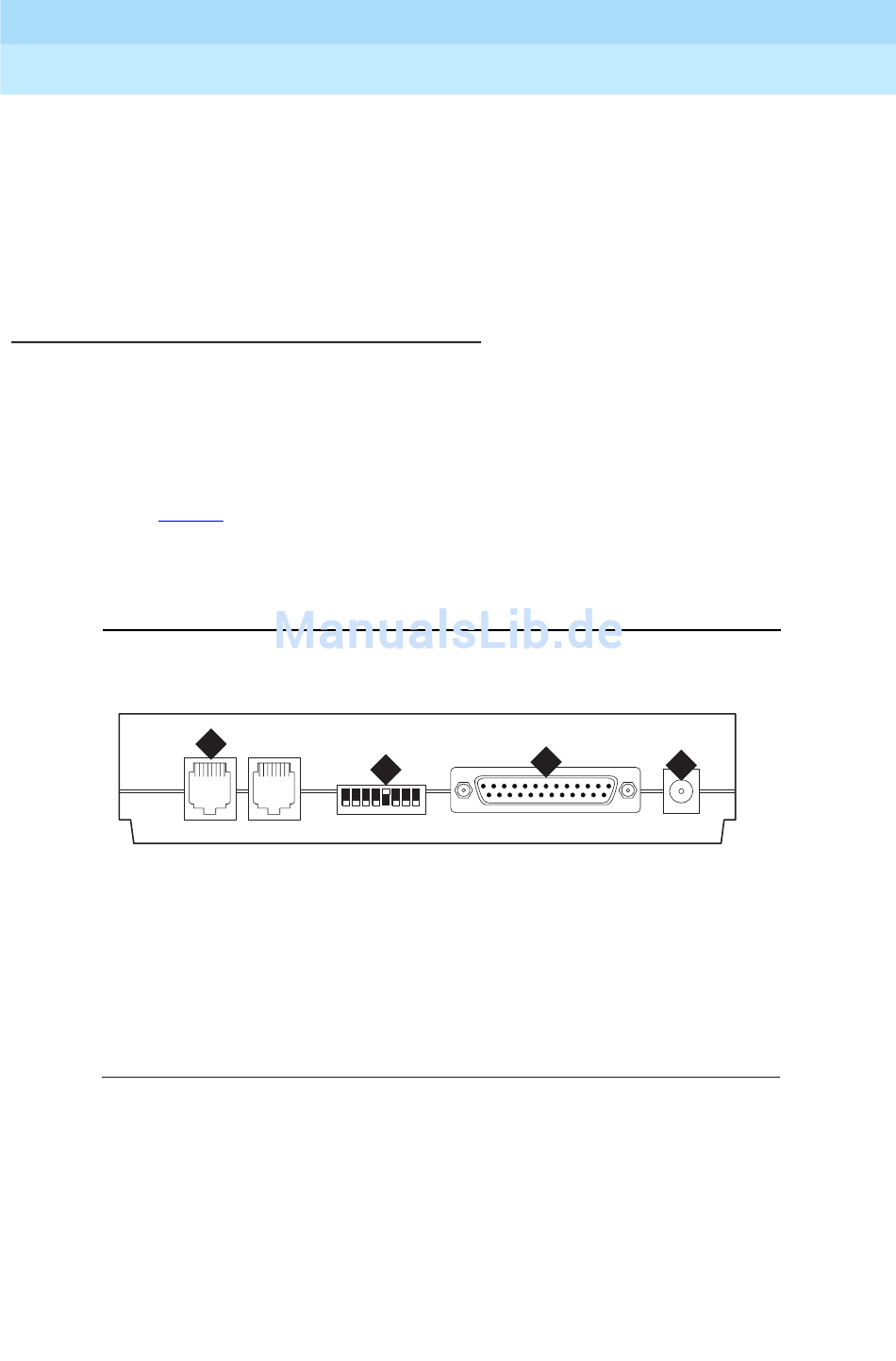

Bild 4-5. Externe Modemanschlüsse
eingestellt sind.
1
1 2 3 4 5 6 7 8
3
2
3. MODEM-Stecker hier anschließen.
4. Netzanschluß hier anschließen.
Ausgabe 3
Juni 1999
4-28
