DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
Linke und rechte Seitenwand installieren —
Wandmontage
Bildlegende
1. Linke Seitenwand

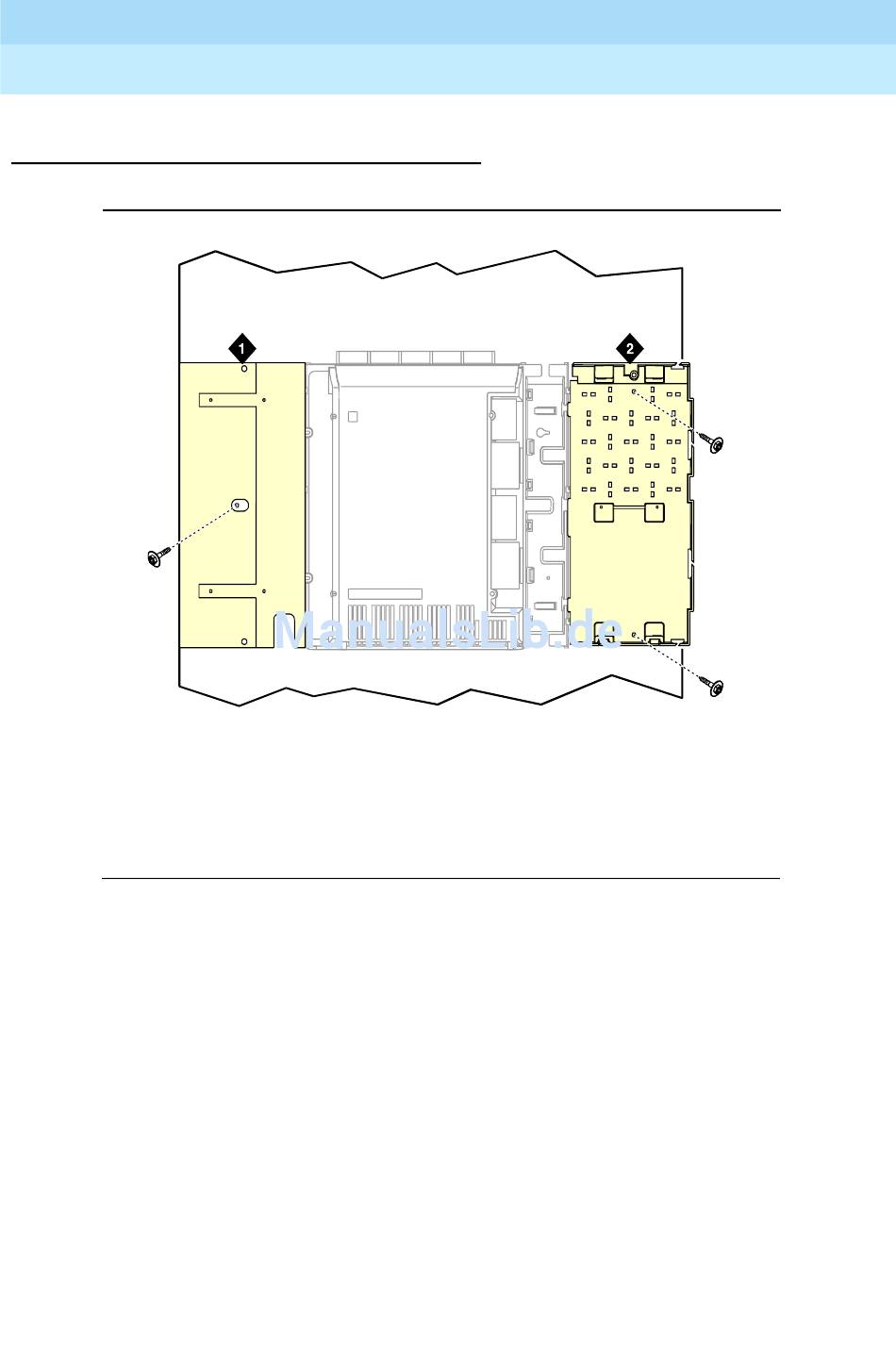

Bild 1-8. Linke und rechte Seitenwand installieren
1. Bringen Sie die Aussparungen an den Seitenwänden auf eine Höhe mit
den Gehäusescharnieren.
2. Bohren Sie das Montageloch mit einem 3-mm-Bohrer vor und befestigen
Sie die Seitenwände mit den Nr. 12 x 1-Zoll-Ansatzschrauben.
indmins3 KLC 091197
2. Rechte Seitenwand
Ausgabe 3
Juni 1999
1-13
