4 Hardware-Erweiterungen
NAA1-Glasfaserbaugruppe hinzufügen
10. Führen Sie das (die) Kabel zur (zu den) ATM-Baugruppe(n) und schließen
Sie es (sie) an.
11. Schließen Sie die übrigen Systemkomponenten an den Anschlüssen an
der Rückseite der NAA1-Baugruppe an.
12. Setzen Sie den Deckel wieder auf.

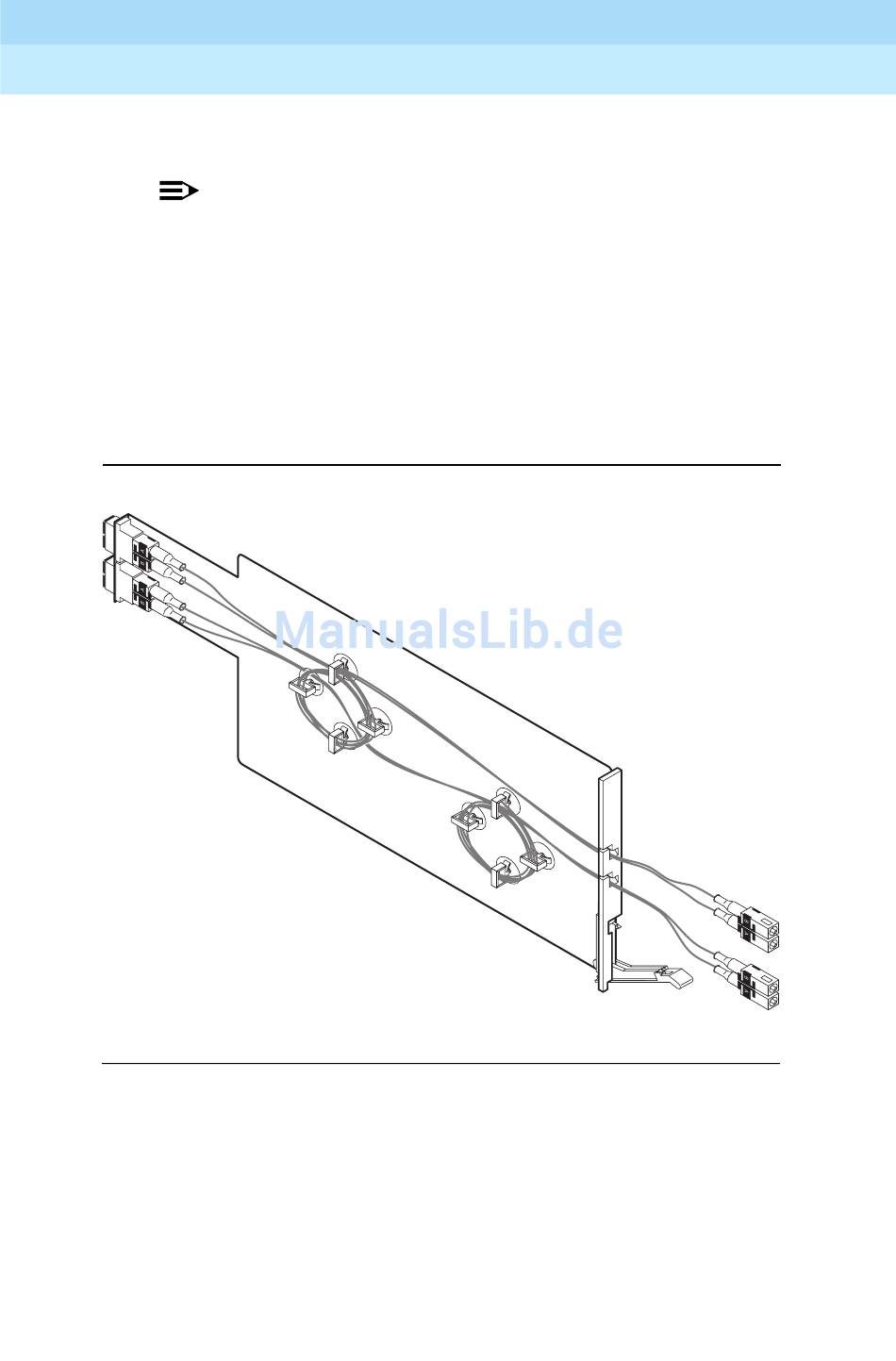

Bild 4-8. NAA1-Baugruppe mit angeschlossenen Kabeln
ANMERKUNG:
Die von den Kabeln zwischen den beiden Baugruppen gebildete
Schleife muß einen Radius von mindestens 2,54 cm haben. Ist dies
nicht der Fall, müssen Sie das Kabel entsprechend anders anordnen
oder die ATM-Baugruppe an anderer Stelle einsetzen.
