DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Hauptverteiler (MDF) und externes Modem installieren
3. Befestigen Sie alle zehn Kabel mit einem Kabelbinder am linken unteren
Halter am MDF.
4. Montieren Sie den zweiten MDF oben an der rechten Seitenwand. Siehe
10 9 8
10 9 8
5 4 3
5 4 3
Bildlegende
1. Hauptverteiler (MDF)

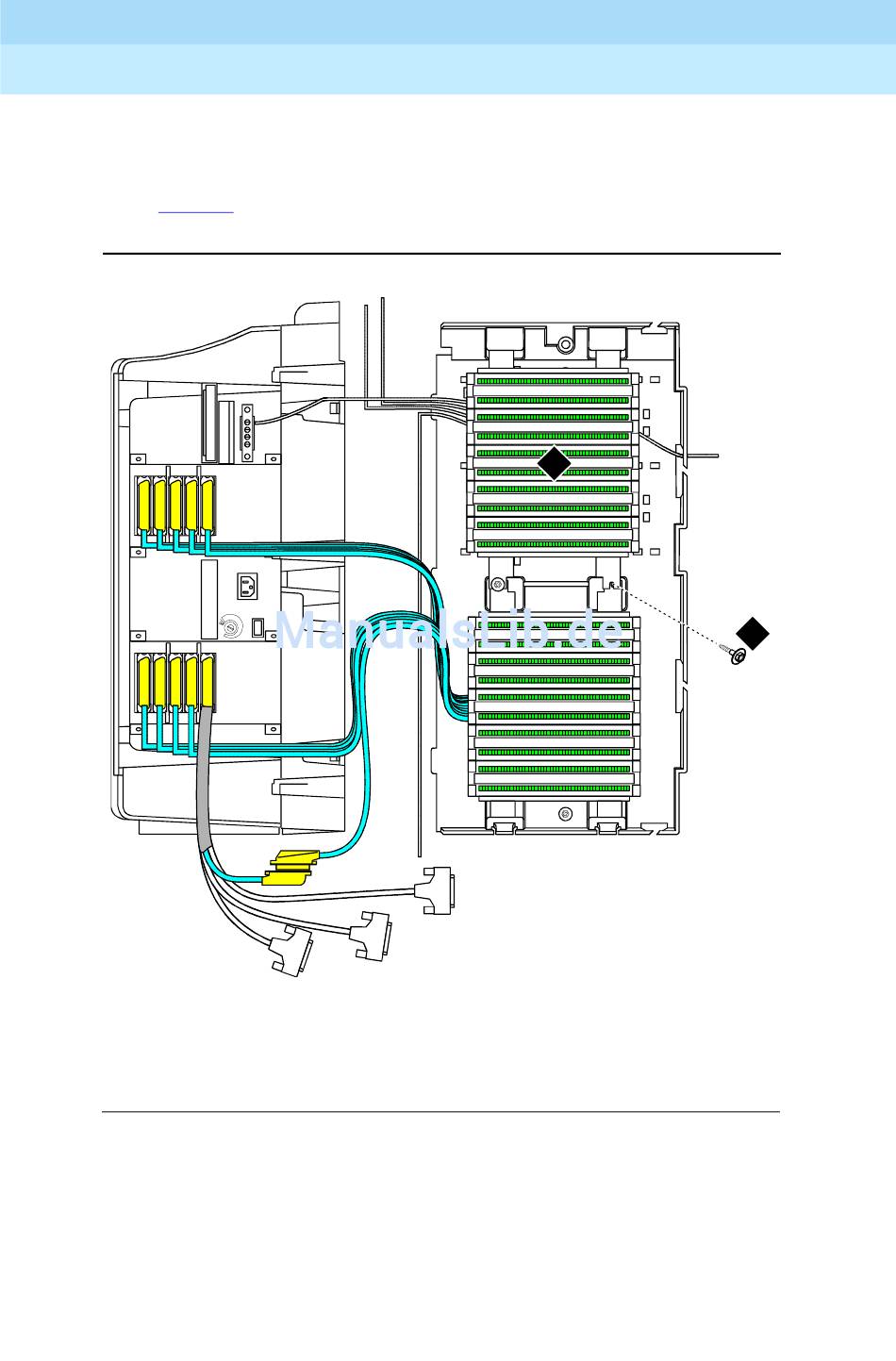

Bild 1-19. Typische Verkabelung bei Montage von zwei MDFs
1-19.
7 6
7 6
2 1
2 1
1
2
3
4
5
1
6
7
8
9
10
1
2
3
4
5
6
7
8
9
10
cadmrpn3 LJK 050198
2. Nr. 12 x 1-Zoll-Ansatzschraube.
Ausgabe 3
Juni 1999
