DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Hauptverteiler (MDF) und externes Modem installieren
Montage des MDF oben im Gehäuse
Verwenden Sie diese Konfiguration, wenn das Gehäuse an der Wand und in der
Nähe des Bodens montiert ist. Verwenden Sie diese Konfiguration nicht für
Gehäuse A.
10 9
10 9
5 4
5 4
Bildlegende
1. Hauptverteiler (MDF)
2. Kabel 1 an Steckplatz 1
anschließen

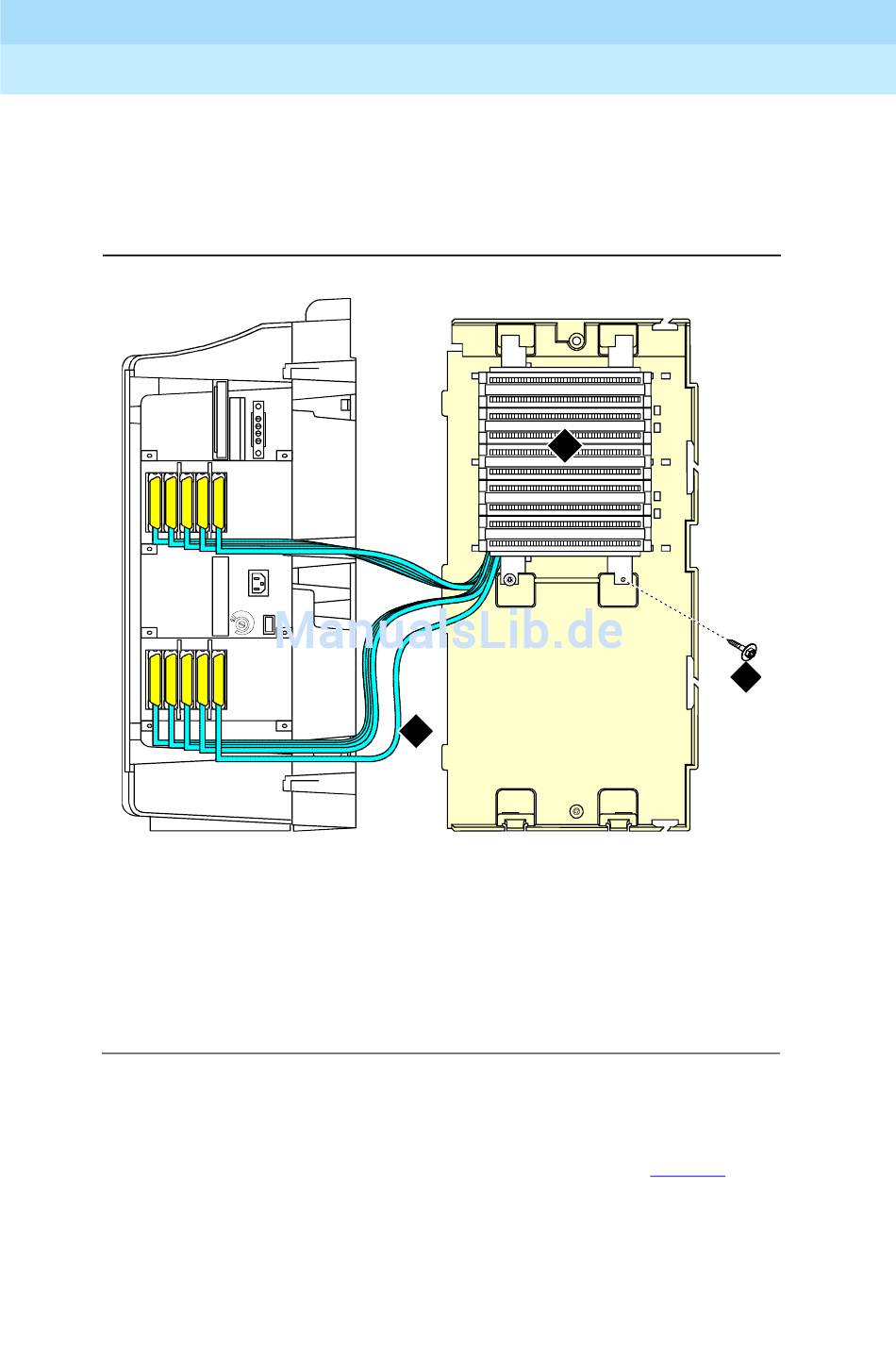

Bild 1-17. Typische Verkabelung bei Montage des MDF oben im Gehäuse
1. Schneiden Sie an der Rückseite des MDF den Kabelbinder durch, mit
dem die fünf oberen Kabel am MDF-Montagerahmen befestigt sind.
2. Montieren Sie den MDF an der rechten Seitenwand. Siehe
3. Befestigen Sie alle zehn Kabel mit einem Kabelbinder am linken unteren
Halter am MDF.
8 7 6
8 7 6
3 2 1
3 2 1
1
2
3
4
1
5
6
7
8
9
10
2
cadmmdf2 KLC 070698
3. Nr. 12 x 1-Zoll-Ansatzschraube.
Ausgabe 3
Juni 1999
1-27
3
Bild 1-17.
