4 Hardware-Erweiterungen
ICSU-Modul (integrierter Netzabschluß) installieren
1. Rückseite des Baugruppenträgers mit
Baugruppe DS-1
2. CSU 120A
3. Zum 25-paarigen Anschluß an der
Rückseite des Baugruppenträgers mit
der Baugruppe DS-1

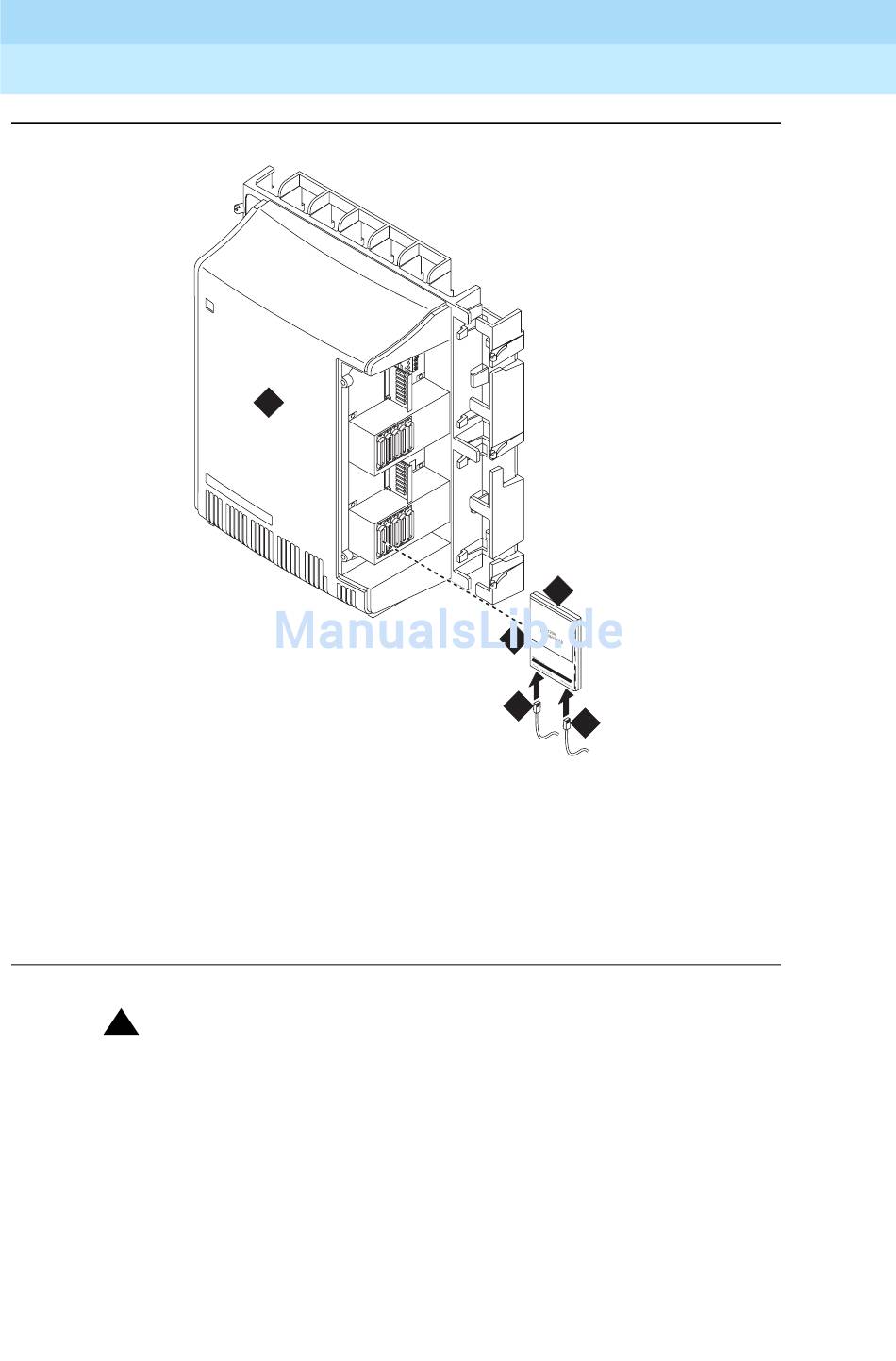

Bild 4-6. 120A Netzabschlußmodul
!
ACHTUNG:
Stecken Sie das 120A nicht in eine andere Baugruppe als TN474F oder
TN777E oder eine spätere Version ein. Verbinden Sie das 120A mit keiner
anderen Schnittstelle als mit einer konfigurierbaren Netzwerk-Anschluß-
buchse.
Achten Sie darauf, daß die DS-1-Baugruppe auf 24-Kanalbetrieb eingestellt
ist (1,544 MBit/sek). Das 120A funktioniert nicht mit einer 32-Kanalschnitt-
stelle. Diese Einstellung erfolgt über einen Schalter an der Baugruppe oder
über die Konfiguration.
1
cydfcsu1 KLC 033099
2
1
3
4
4. 4-paariges DW8A-DE-Kabel zu den
Alarmkontakten (optional)
5. 4-paariges Kabel zum Netzabschluß
(H700-383)
Ausgabe 3
Juni 1999
4-38
