1 Gehäuse installieren und anschließen
Telefone und sonstige Anlageelemente installieren und verdrahten
Separate Spannungsversorgung anschließen
Bild 1-34
Spannungsversorgung.
2
1
Bildlegende
1. Normales Display-Telefon
2. Separates Netzteil (z. B. 1151A)
(wird bei Verwendung von Position
14 nicht verwendet)
3. Adapter 400B2
4. Anschlußdose zur
Datenübertragung
5. 4-paariges DIW-Kabel
6. Nebenraum oder Adapterstandort
7. 25-paariges DIW-Kabel
8. Nebenstellenseite des
Hauptverteilers

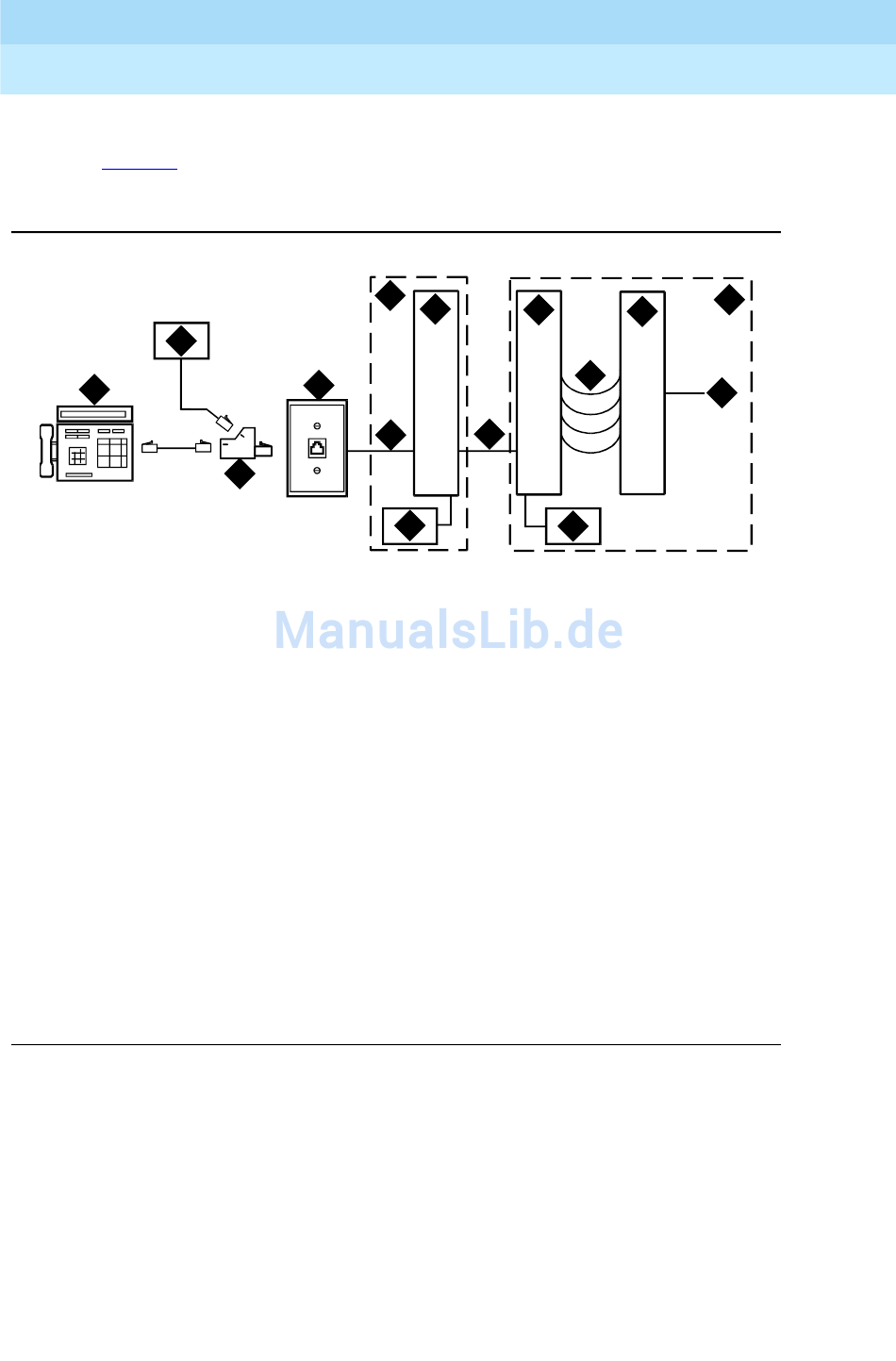

Bild 1-34. Beispiel für den Anschluß einer separaten Spannungsversorgung
zeigt die typischen Anschlußpunkte für die separate
4
3
13
6
8
5 7
14
9. Rangierschnur 100P6A oder
Jumper
10. Systemseite des Hauptverteilers
11. 25-paariges Kabel zur
Digitalbaugruppe
12. Geräteraum
13. Nebenraum
14. Hauptnetzteil (z. B. 1145B). Im
Nebenraum oder im Geräteraum
(nicht in beiden) installieren.
Ausgabe 3
Juni 1999
12
10
9
11
14
