Stromausfallmodul Installieren - Lucent Technologies DEFINITY Handbuch

DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Stromausfallmodule und zugehörige Telefone installieren

Stromausfallmodul installieren

Im folgenden Installationsbeispiel wird das Stromausfallmodul 808A verwendet.
1. Sie können das Stromausfallmodul auf einem beliebigen Montagerahmen
vertikal oder horizontal installieren. Das Gehäuse hat Tragösen für die
Schraubmontage und Aussparungen, mit denen sich das Modul in einen
Halter des Typs 89 einrasten läßt.
2. Prüfen Sie, ob der Rufton auf den einzelnen Amtsleitungen vorhanden ist.

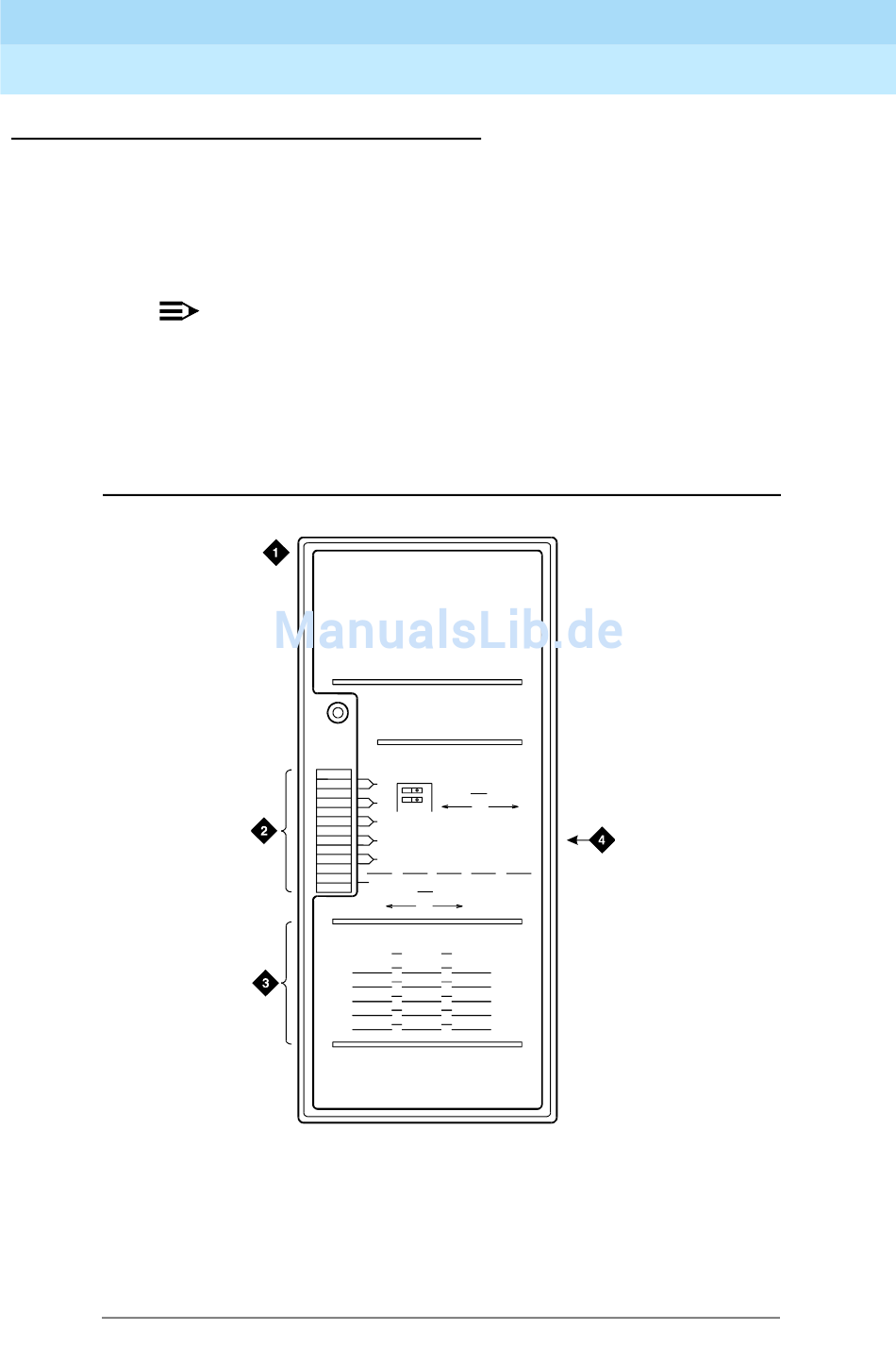

Bildlegende
1. Stromausfallmodul 808A
2. Aktivierungsschalter
Bild 1-43. Stromausfallmodul 808A
ANMERKUNG:
Installieren Sie das Stromausfallmodul an einem nur für Befugte
zugänglichen Ort. Der Aufstellungsort muß die normalen
Umgebungsbedingungen hinsichtlich Temperatur, Feuchtigkeit usw.
erfüllen.
CIRCUIT
1
2
3
4
5
6
7
8
9
10
12
TRUNK
LINE
EMERGENCY
TRANSFER
PANEL
POWER
TRUNK/TEST SWITCHES
TRUNK OPTION
1
1 LOOP GROUND
START START
2
2
3
BOTH SWITCHES MUST BE
THROWN TO ACTIVATE
4
TRUNK OPTION
5
TRANSFER TEST SWITCH
NORMAL
ACTIVATED
OPERATION
TRUNK IDENTIFICATION
EXT LOC
808A
led808a LJK 040896
3. Amtsleitungs-Kennzeichnungsfeld
4. 25-paariger Stecker
Ausgabe 3
Juni 1999
1-96
