4 Hardware-Erweiterungen
IP-Amtsleitung hinzufügen
3. Lesen und befolgen Sie alle Anweisungen, die der Baugruppe ab Werk
beigefügt werden.
8 7
Bildlegende
1. Zu P1 an der Backplane des
Gehäuses
2. Zum VGA-Monitor
3. Zum USB (nicht benutzt)
4. Zur PS2-Tastatur

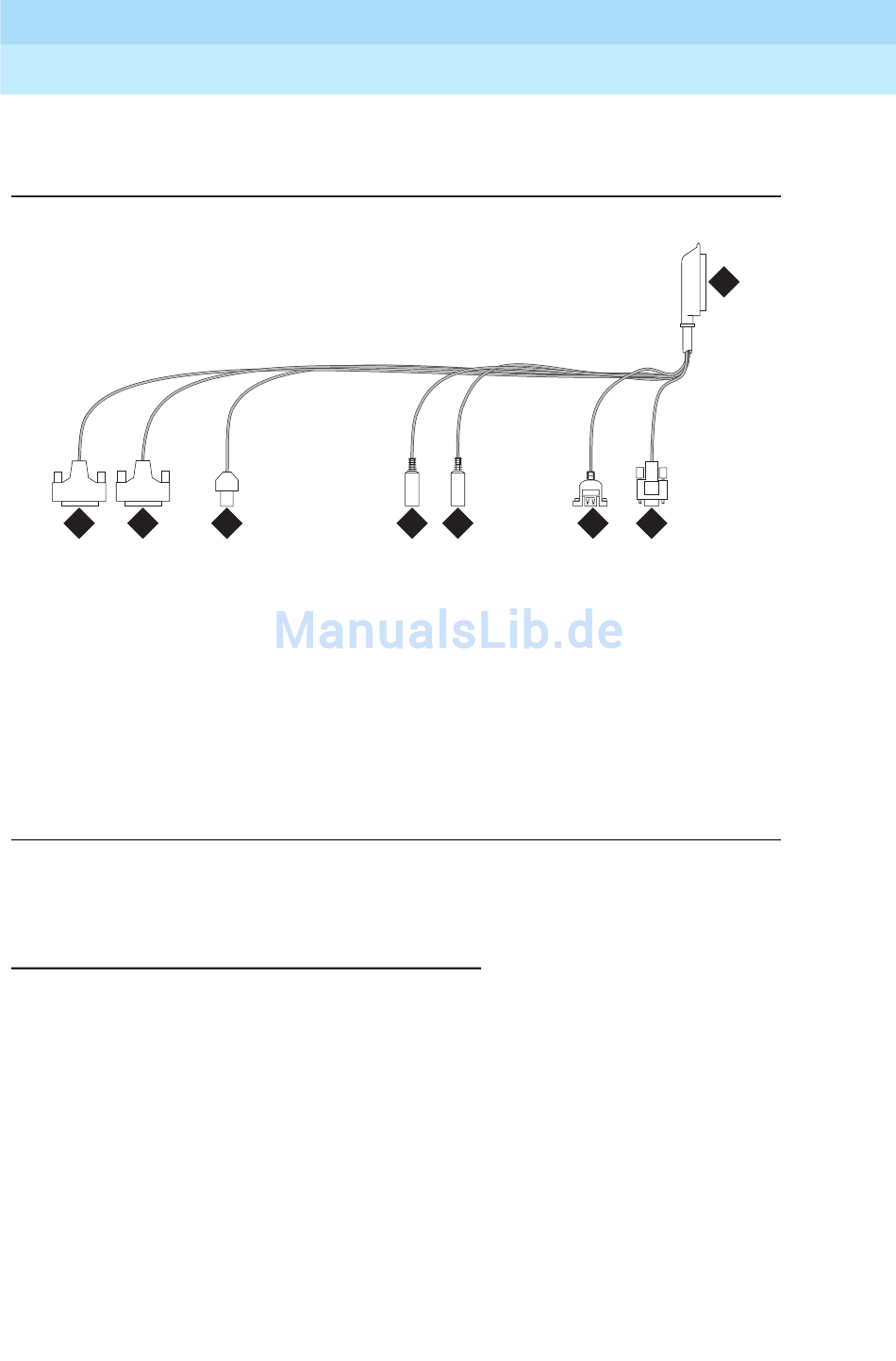

Bild 4-3. Externe Verbindung der TN802-Baugruppe
Monitor, PS2-Tastatur und PS2-Maus anschließen
Gehen Sie wie folgt vor, wenn Sie für die Anmeldung beim Windows NT-Server
und für die Konfiguration der Netzwerk-Software Monitor, Tastatur und Maus
verwenden.
1. Schließen Sie einen VGA-Monitor am VGA-Anschluß der externen
Verbindung der TN802-Baugruppe an.
2. Schließen Sie die Tastatur am Anschluß KEYBOARD der externen
Verbindung der TN802-Baugruppe an.
3. Schließen Sie die Maus am Anschluß MOUSE der externen Verbindung
der TN802-Baugruppe an.
4. Schließen Sie den Monitor an einer Wechselstrom-Steckdose an und
schalten Sie ihn ein.
6 5 4
5. Zur PS2-Maus
6. Zum Ethernet
7. 25-poliger Stecker zum Modem
8. 25-poliger Stecker an COM2
Ausgabe 3
Juni 1999
4-26
