1 Gehäuse installieren und anschließen
Wartungsterminal installieren und einrichten
1
1
3
7

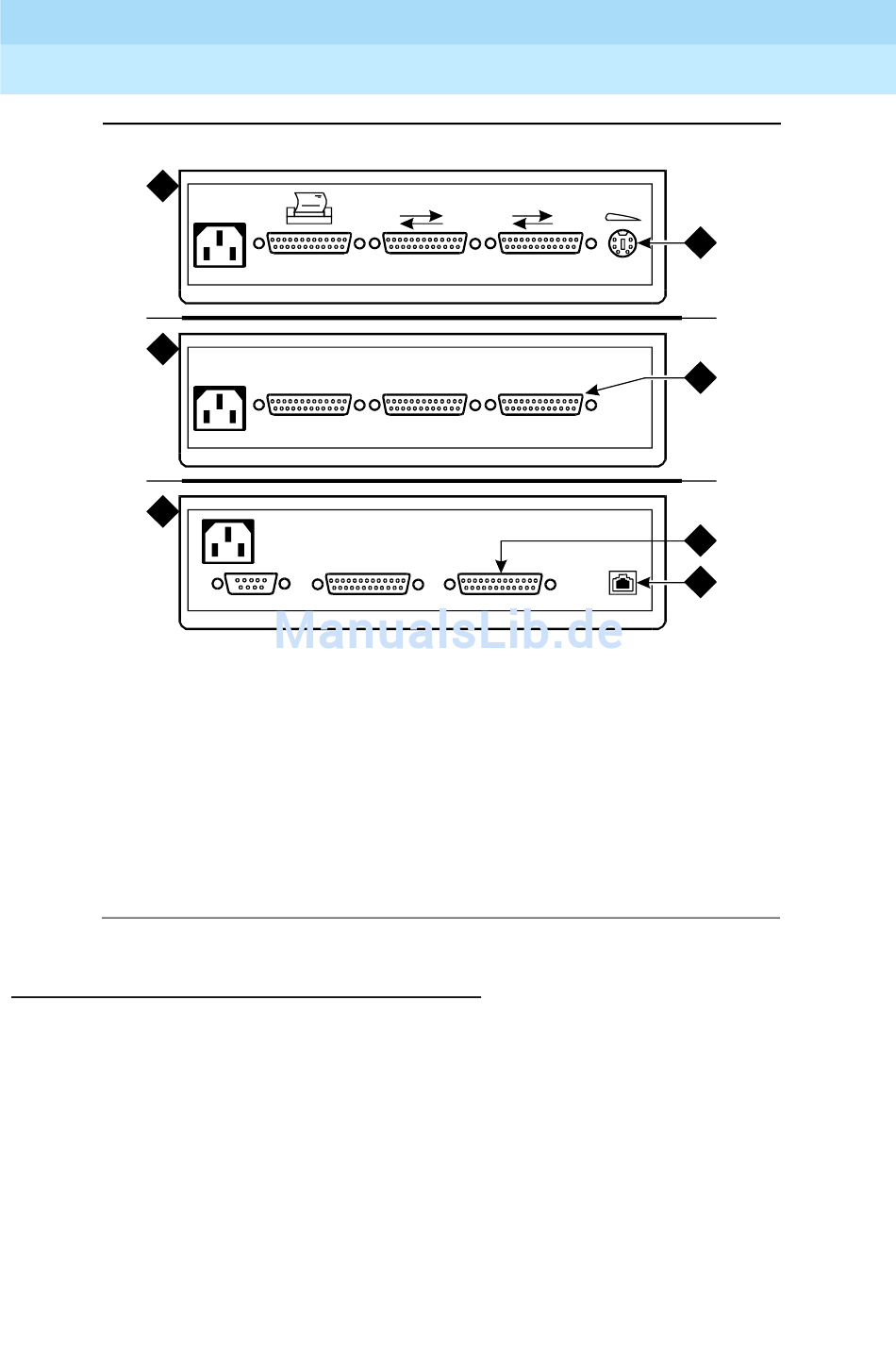

Bildlegende
1. Rückseite des Terminals 715BCS
2. 6-polige DIN-Minibuchse (Tastatur)
3. Rückseite des Terminals
2900/715BCS
4. DTE-Port P2
Bild 1-24. Rückseiten der Wartungsterminals

Wartungsterminal einrichten

Jeder Wartungsterminaltyp hat seine eigene Setup-Prozedur. Terminals des Typs
715BCS-2 sind für die Verwendung mit ihrer Standardkonfiguration ausgelegt.
1. Angaben über Terminals des Typs 715 BCS-2 entnehmen Sie bitte dem
715GBCS-2 Terminal User's Guide and Service Manual , 555-230-876, das
dem Wartungsterminal beiliegt (Teil des Lieferumfangs).
PAR AUX PORT
COM2 PARALLEL
2 1
P2-DTE P1-DCE
P1-DCE P2-DTE
MAIN PORT
COM1
0069 RPY 011998
5. Tastaturbuchse
6. COM1-Port
7. Rückseite des Terminals
715BCS-2
Ausgabe 3
Juni 1999
1-45
