Unten Im Gehäuse Eingebauter Mdf Mit Modem - Lucent Technologies DEFINITY Handbuch

DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Hauptverteiler (MDF) und externes Modem installieren
Unten im Gehäuse eingebauter MDF mit Modem
1. Schneiden Sie an der Rückseite des MDF den Kabelbinder durch, mit
dem die fünf oberen Kabel am MDF-Montagerahmen befestigt sind.
2. Montieren Sie den MDF an der rechten Seitenwand. Siehe
3. Befestigen Sie alle zehn Kabel mit einem Kabelbinder am linken unteren
Halter am MDF.
10 9 8
10 9 8
5 4 3
5 4 3
Bildlegende
1. Hauptverteiler (MDF)
2. Externes Modem
3. Prozessorschnittstellenkabel (P2 an
Modem und J1 an Kabel 1 am MDF
anschließen)

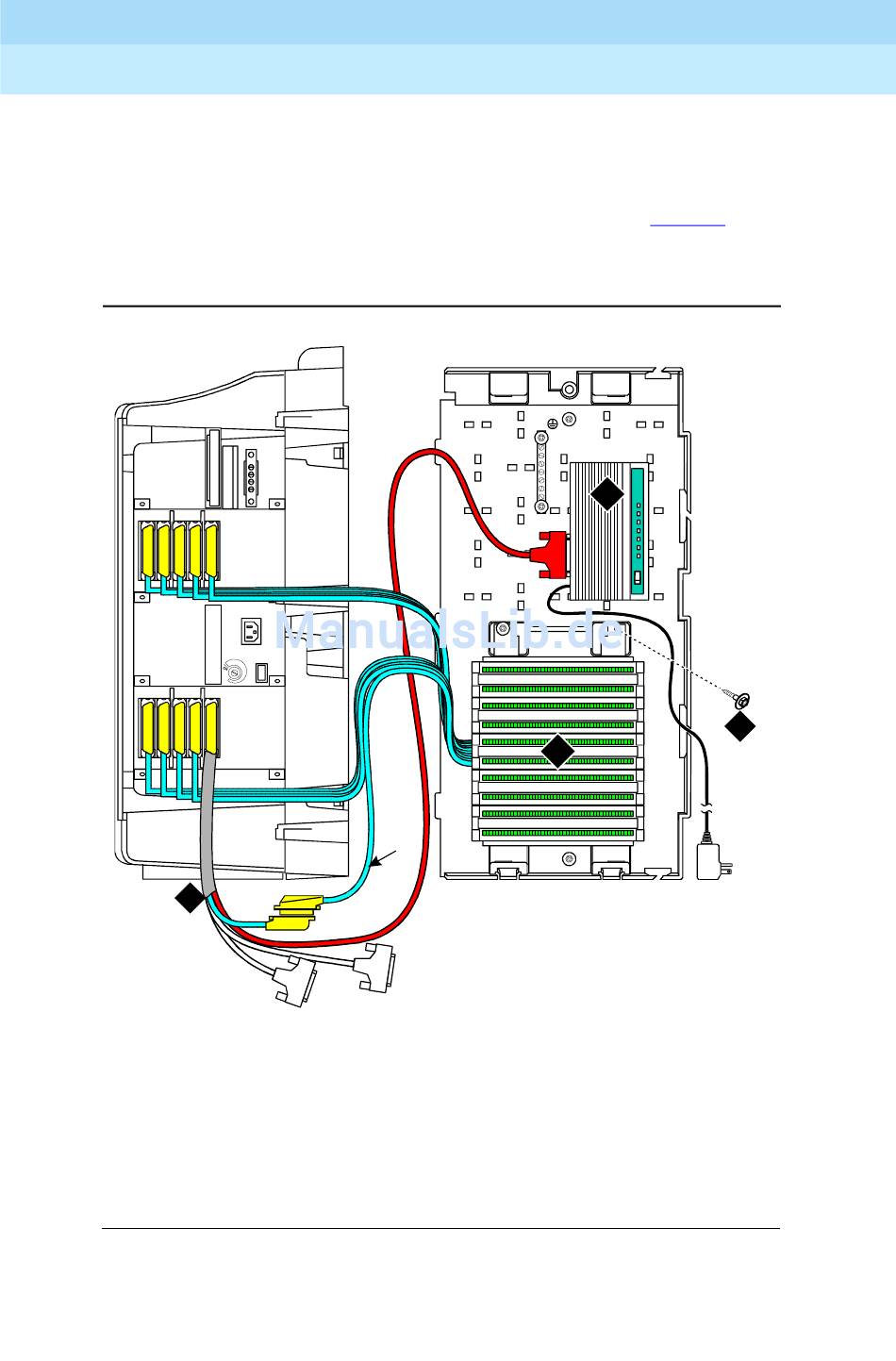

Bild 1-16. Typische Verkabelung bei Montage des MDF oben im Gehäuse mit
7 6
7 6
2 1
2 1
3
Modem
1
2
3
4
5
1
6
7
8
9
10
1
4. Nr. 12 x 1-Zoll-Ansatzschraube.
Ausgabe 3
Juni 1999
1-26
Bild 1-16.
2
4
cadmrpnl KLC 070698
