Lucent Technologies DEFINITY Handbuch Seite 130

DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
2 Installationsabschluß und Pinbelegung der Kabel
Optionseinstellungen am TN464E/F
Bildlegende
1. TN464E/F
2. 24/32-Kanal-Umschalter
3. 75/120-Ohm-Umschalter
4. 32-Kanal

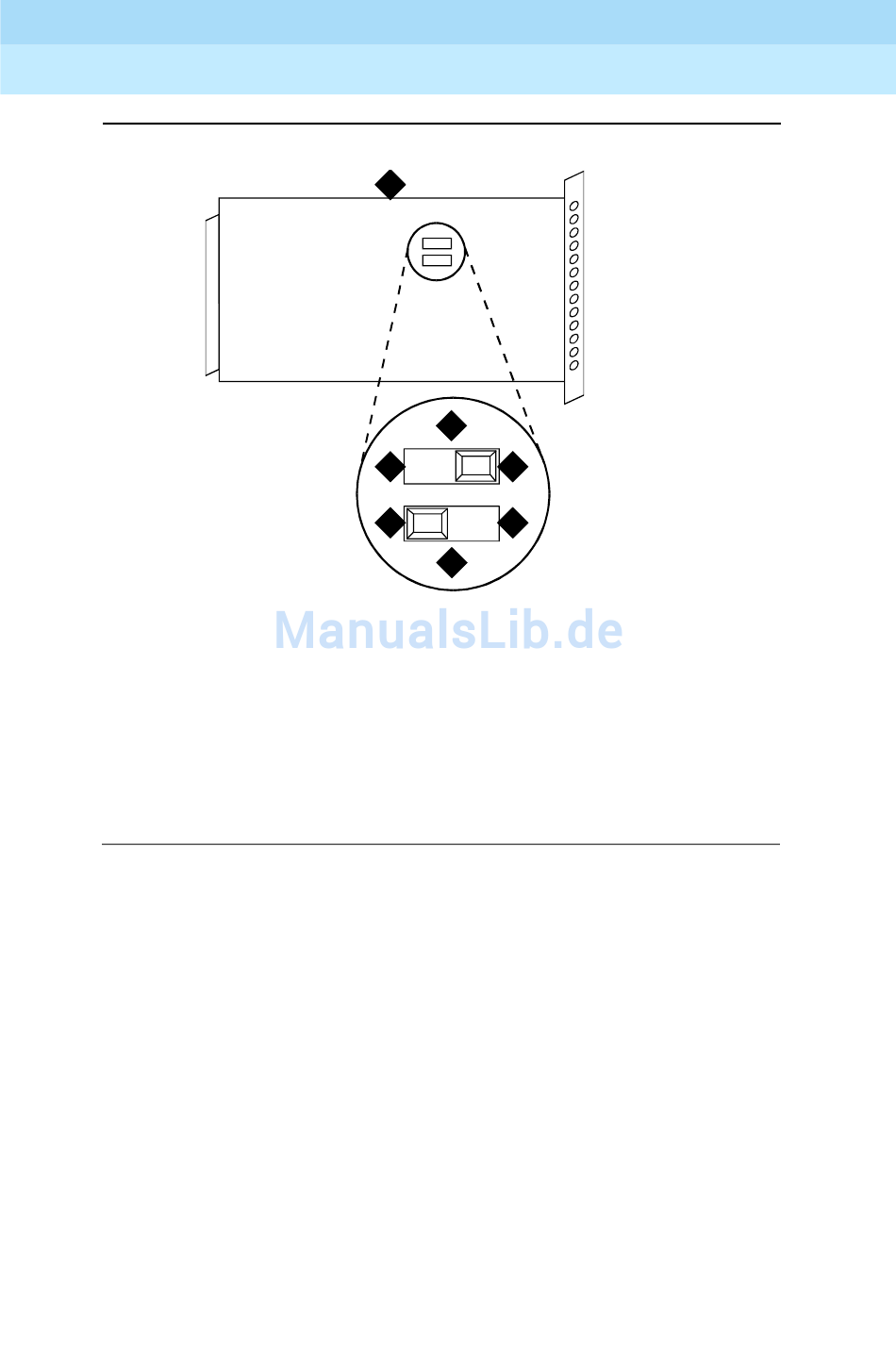

Bild 2-3. Optionseinstellungen am TN464E/F
1
4
5
tn464_ef RPY 012098
2
6
7
3
5. 120 Ohm (eingestellt)
6. 24-Kanal (eingestellt)
7. 75 Ohm
Ausgabe 3
Juni 1999
2-8
