1 Gehäuse installieren und anschließen
Kabel für außenliegende Nebenstellen installieren
Bild 1-42
Die Konzentration von Analogleitungspaaren wird in beiden Gebäuden
eingesetzt, damit möglichst wenige Kabel für die außenliegenden Nebenstellen
installiert werden müssen. Am Hauptverteiler müssen Rangierschnüre zwischen
einer Reihe bzw. einem Anschlußblock im weißen Feld und bis zu drei Reihen
bzw. Anschlußblöcken im lila Feld angeschlossen werden. An der Nebenstelle
wird ein Konzentratorkabel des Typs WP-90929, Liste 1, angeschlossen. Auf
jedem der drei Finger des Konzentratorkabels liegen acht Nebenstellen-
anschlüsse.
3
Bildlegende
1. Lokal konfigurierte Kabel
2. Mehrpaarige Schutzvorrichtungen (Primäre
Sicherungselemente mit Feinsicherungen
oder äquivalente Elemente mit
Fremdstromschutz)
3. B25A-Kabel
4. Konzentratorkabel (WP90929 Liste 1)
5. Adapter 356A
6. Kabel für außenliegende Nebenstellen

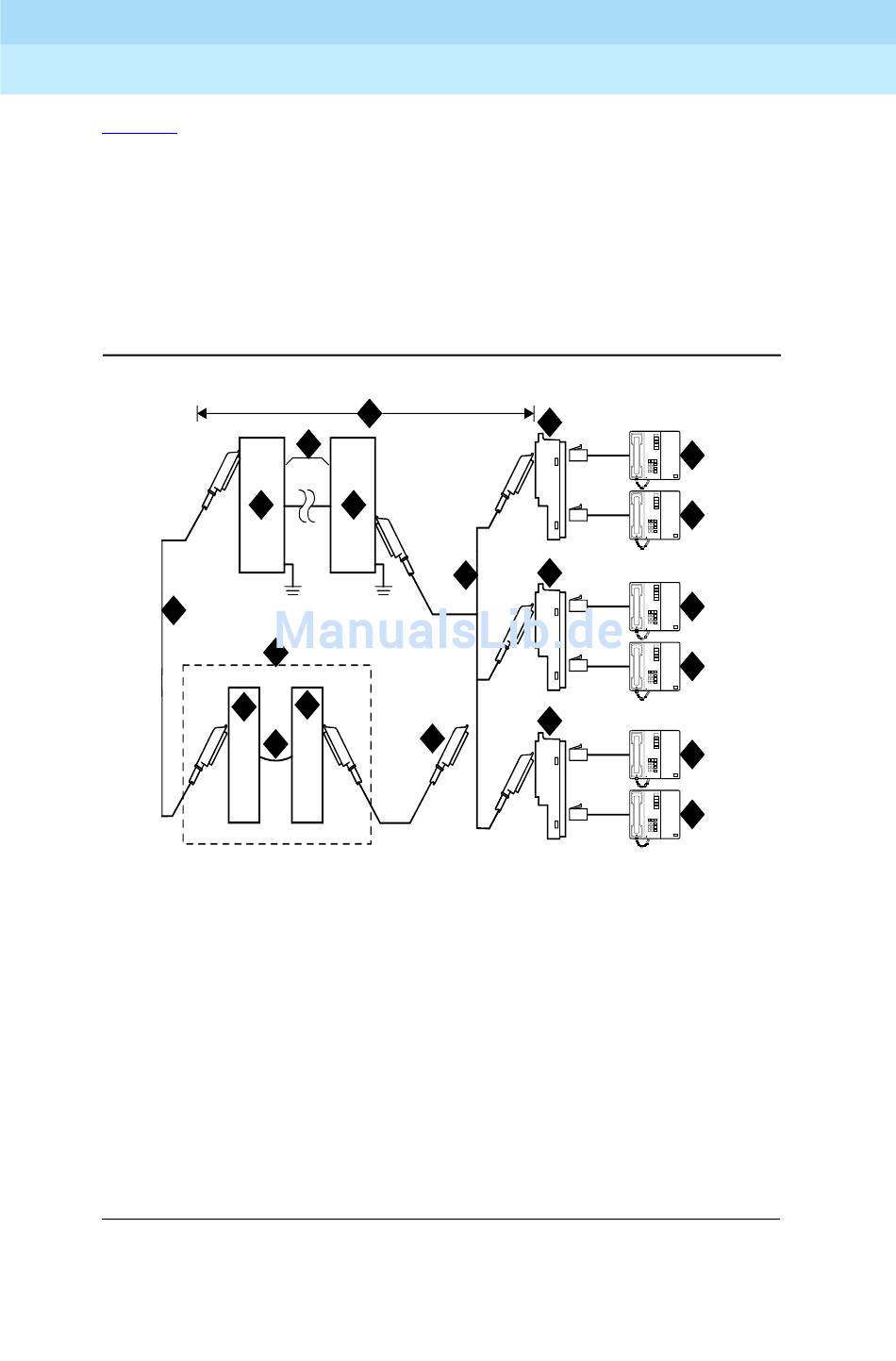

Bild 1-42. Verbindungen zu 24 außenliegenden Telefonen
zeigt die Verbindungen für bis zu 24 außenliegende Analogtelefone.
6
2 2
8
10
9
11
1
4
12
7. Außenliegende Analogtelefone
8. Teil des Hauptverteilers
9. Nebenstellenseite (weißes Feld)
10. Systemseite (lilafarbenes Feld)
11. Rangierschnüre
12. Zur Analogbaugruppe TN2183,
TN769, TN742 oder TN746B
Ausgabe 3
Juni 1999
5
7
7
5
7
7
5
7
7
