Montage Im Nebenraum (110Ra1-12) - Lucent Technologies DEFINITY Handbuch

DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
S0-Abschlußwiderstand installieren

Montage im Nebenraum (110RA1-12)

Der Abschlußwiderstandsblock des Typs 110RA1-12 besteht aus zwölf
2-paarigen Schaltkreisen und stellt den 100-Ohm-Abschluß für die
ISDN-S -Schaltkreise dar.
0
Bild 1-36
blöcken des Typs 110D-4 befinden sich Widerstände und Kondensatoren. Die
untere Reihe wird als Eingangsreihe, die obere und mittlere Reihe werden als
Ausgangsreihen bezeichnet. Die Baugruppe wird auf einem normalen
110A-100-Paar-Sockel montiert.
Bildlegende
1. Schaltkreis 1
2. Schaltkreis 12
3. Ausgangsreihe „A"
4. Ausgangsreihe „B"

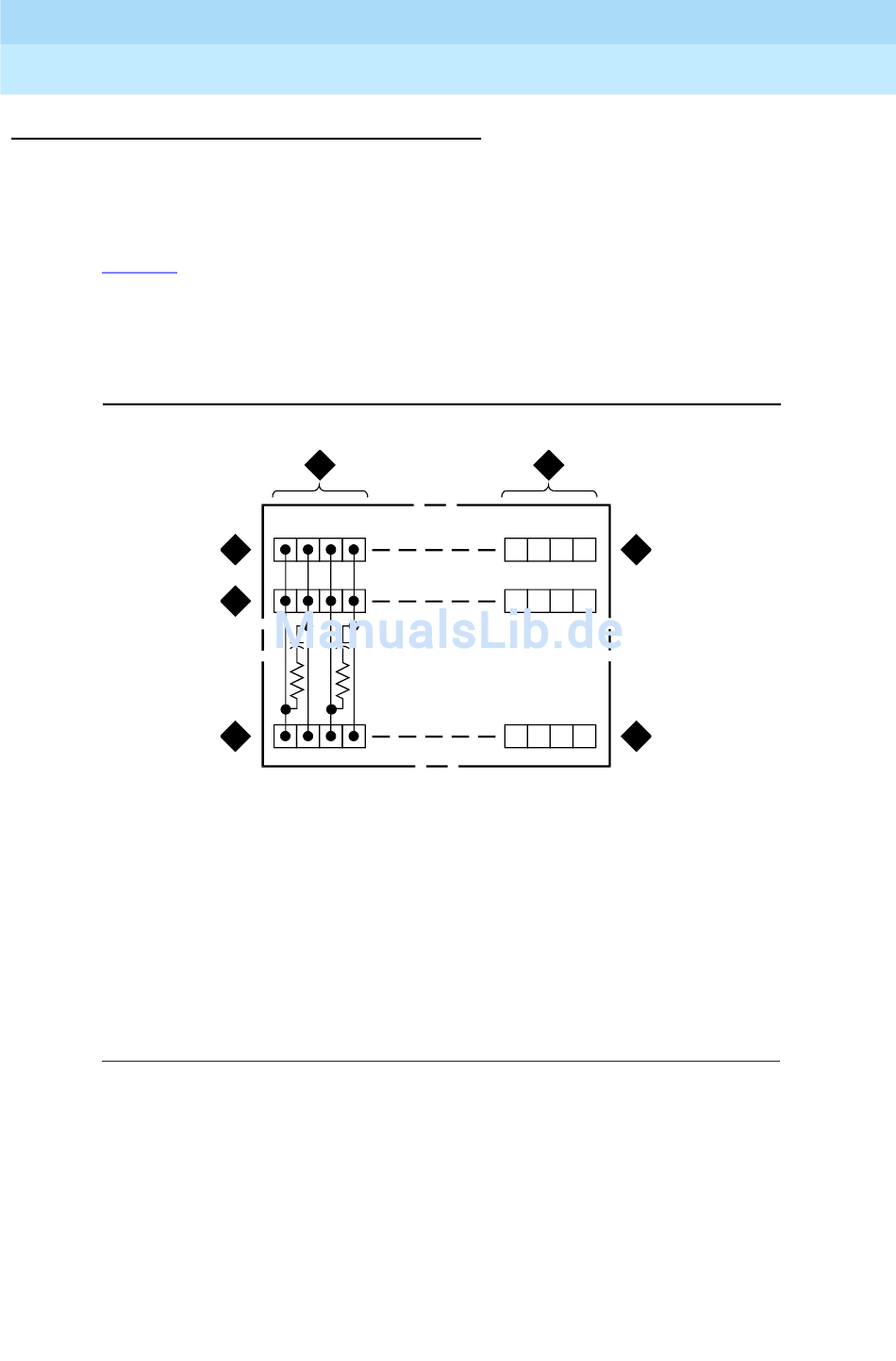

Bild 1-36. Abschlußwiderstandsblock (110RA1-12)
zeigt die Verdrahtung des 110RA1-12. In drei Reihen von Anschluß-
1
1 2 3 4
3
4
5
2
45 46 47 48
r910014 RPY 012098
5. Eingangsreihe „C"
6. Nur der erste Schaltkreis von allen
12 Schaltkreisen (2APR) pro Block
wird gezeigt
7. Anschlußblock 110D-4
Ausgabe 3
Juni 1999
1-85
6
7
