DEFINITY ECS Release 7 Installation, Aufrüstungen und Erweiterungen für
modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen

Mehrpunktadapter installieren

Mehrpunktadapter installieren
Verwenden Sie Mehrpunktadapter, um die Signalverteilung für die T-Schnittstelle
vorzunehmen. Die Verteilung an der Arbeitsstation erfolgt über die Adapter des
Typs BR851-B oder 367A. Diese Adapter unterstützen mehr als einen
ISDN-Anschluß pro horizontalem 4-paarigem DIW-Kabel. Um mehrere
horizontale Kabel verwenden zu können, nimmt im Nebenraum ein Hauptverteiler
mit mehreren gemeinsamen Reihen die Verteilung vor. Über den 110RA1-12
erfolgt die Verteilung für zwei horizontale Kabel; dieser Adapter enthält den
100-Ohm-Abschlußwiderstand. Verwenden Sie diesen Adapter für den
S -Mehrgeräteanschluß oder den Punkt-zu-Punkt-Anschluß mit einem
0
Abschlußwiderstand im Nebenraum. Weitere Verteilungsblöcke sind der
110AB1-025M und der 110AB1-050M.

Adapter BR851-B (T-Adapter)

Der BR851-B unterstützt zwei Anschlüsse an einem S
der Arbeitsstation und wird für die Verteilung der Übertragungs- und
Netzleitungen verwendet. Siehe
Bildlegende
1. Drahtpaare
2. Pinnummern
3. Stecker

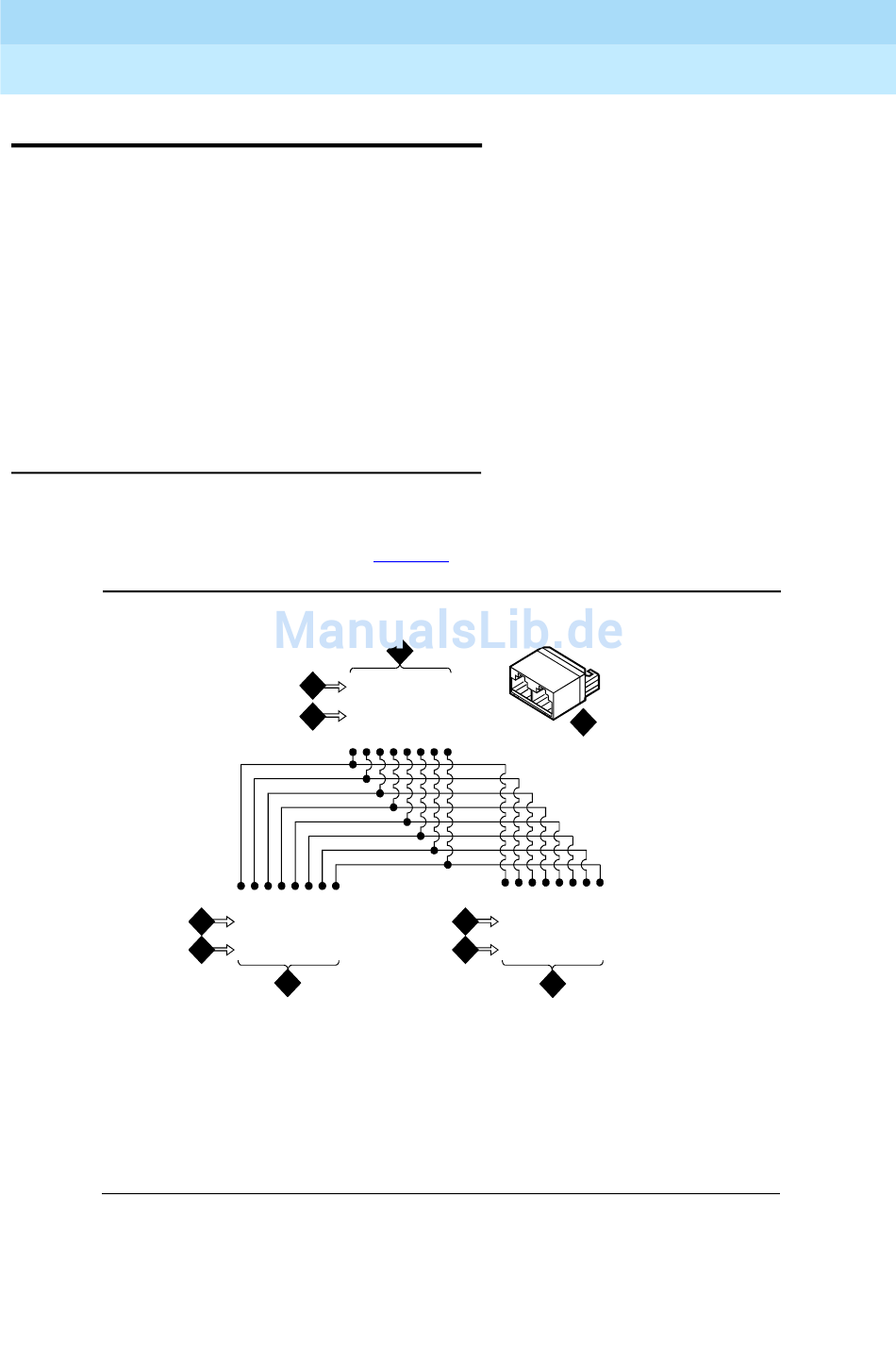

Bild 1-38. Verdrahtungsschema für BR851-B
8 7
2
4 4
1
R T
R T R T R T R T
4 4 3 1 1 3 2 2
1
8 7 6 5 4 3 2 1
2
4
r910017 RPY 012098
Bild 1-38.
3
6 5 4 3 2 1
3 1 1 3 2 2
R T R T R T
R T R T
4 4 3 1
1
8 7 6 5
2
4. Buchse
5. T-Adapter (BR851-B)
Ausgabe 3
Juni 1999
-Mehrgeräteanschluß an
0
5
R T R T
1 3 2 2
4 3 2 1
4
1-87
