DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Systemgehäuse installieren
Linke und rechte Seitenwand installieren —
Wandmontage
Bildlegende
1. Linke Seitenwand

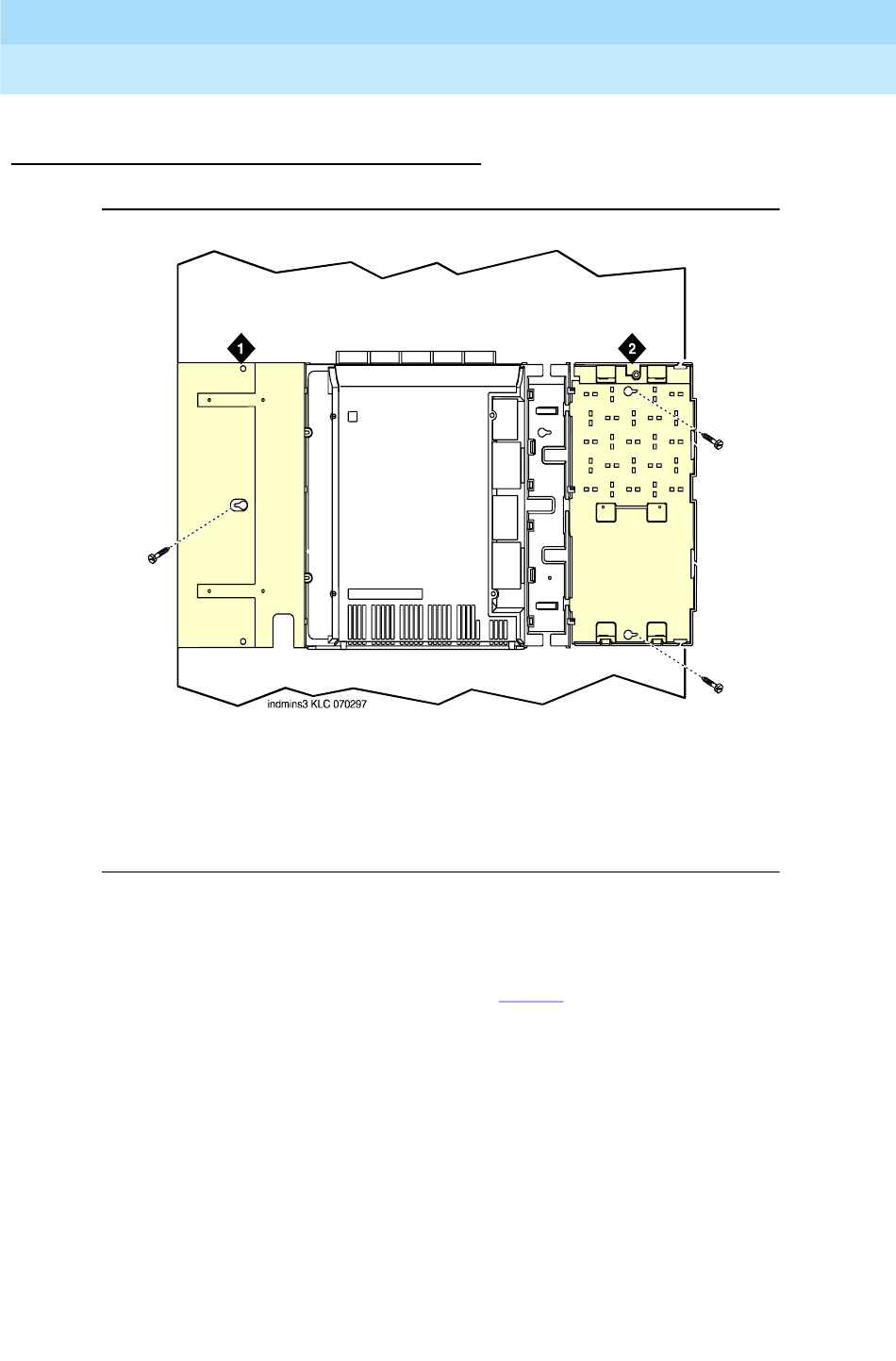

Bild 1-9. Linke und rechte Seitenwand installieren
1. Bringen Sie die Aussparungen an der linken Seitenwand auf eine Höhe mit
den Gehäusescharnieren.
2. Markieren Sie die Montagelöcher. Siehe
3. Bohren Sie das Montageloch mit einem 0,3 cm-Bohrer vor, und sichern Sie
die Seitenwand mit der Nr. 12 x 1-Zoll-Ansatzschraube.
4. Bringen Sie die Aussparungen an der rechten Seitenwand auf eine Höhe
mit der rechten Kante des Kabelgrabens.
5. Wiederholen Sie Schritt 2 und 3. Verwenden Sie zwei Nr. 12 x 1-Zoll-
Ansatzschrauben.
2. Rechte Seitenwand
Bild 1-9.
