ATV11_DE.backup.fm Seite 46 Mittwoch, 26. November 2003 1:22 13

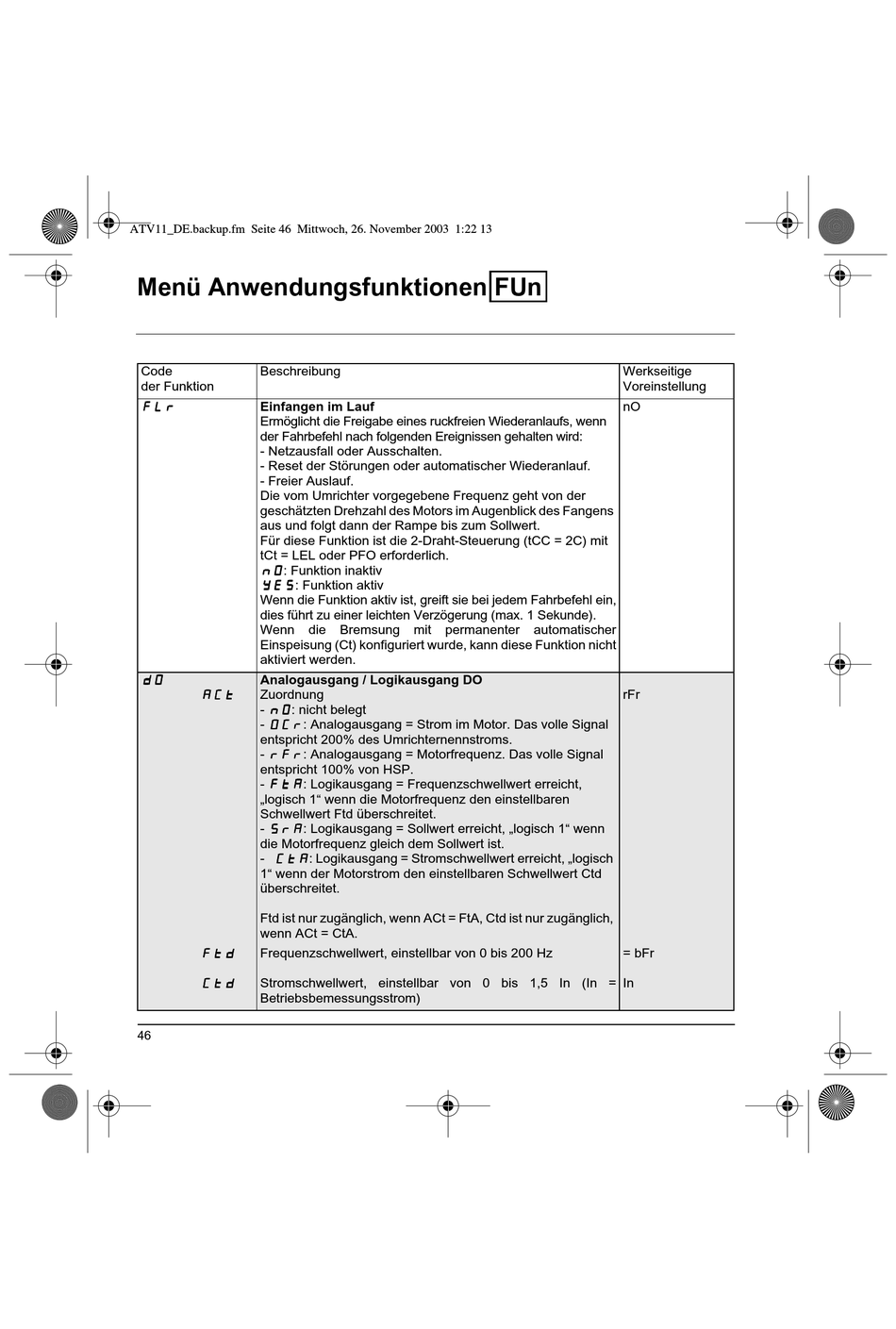

Menü Anwendungsfunktionen FUn
Code
Beschreibung
der Funktion
F F F F L L L L r r r r
Einfangen im Lauf
Ermöglicht die Freigabe eines ruckfreien Wiederanlaufs, wenn
der Fahrbefehl nach folgenden Ereignissen gehalten wird:
- Netzausfall oder Ausschalten.
- Reset der Störungen oder automatischer Wiederanlauf.
- Freier Auslauf.
Die vom Umrichter vorgegebene Frequenz geht von der
geschätzten Drehzahl des Motors im Augenblick des Fangens
aus und folgt dann der Rampe bis zum Sollwert.
Für diese Funktion ist die 2-Draht-Steuerung (tCC = 2C) mit
tCt = LEL oder PFO erforderlich.
n n n n O O O O : Funktion inaktiv
Y Y Y Y E E E E S S S S : Funktion aktiv
Wenn die Funktion aktiv ist, greift sie bei jedem Fahrbefehl ein,
dies führt zu einer leichten Verzögerung (max. 1 Sekunde).
Wenn
Einspeisung (Ct) konfiguriert wurde, kann diese Funktion nicht
aktiviert werden.
Analogausgang / Logikausgang DO
d d d d O O O O
Zuordnung
A A A A C C C C t t t t
- n n n n O O O O : nicht belegt
- O O O O C C C C r r r r : Analogausgang = Strom im Motor. Das volle Signal
entspricht 200% des Umrichternennstroms.
- r r r r F F F F r r r r : Analogausgang = Motorfrequenz. Das volle Signal
entspricht 100% von HSP.
- F F F F t t t t A A A A : Logikausgang = Frequenzschwellwert erreicht,
„logisch 1" wenn die Motorfrequenz den einstellbaren
Schwellwert Ftd überschreitet.
- S S S S r r r r A A A A : Logikausgang = Sollwert erreicht, „logisch 1" wenn
die Motorfrequenz gleich dem Sollwert ist.
- C C C C t t t t A A A A : Logikausgang = Stromschwellwert erreicht, „logisch
1" wenn der Motorstrom den einstellbaren Schwellwert Ctd
überschreitet.
Ftd ist nur zugänglich, wenn ACt = FtA, Ctd ist nur zugänglich,
wenn ACt = CtA.
F F F F t t t t d d d d
Frequenzschwellwert, einstellbar von 0 bis 200 Hz
C C C C t t t t d d d d
Stromschwellwert, einstellbar von 0 bis 1,5 In (In =
Betriebsbemessungsstrom)
46
die
Bremsung
mit
permanenter
Werkseitige
Voreinstellung
nO
automatischer
rFr
= bFr
In
