ATV11_DE.backup.fm Seite 31 Mittwoch, 26. November 2003 1:22 13

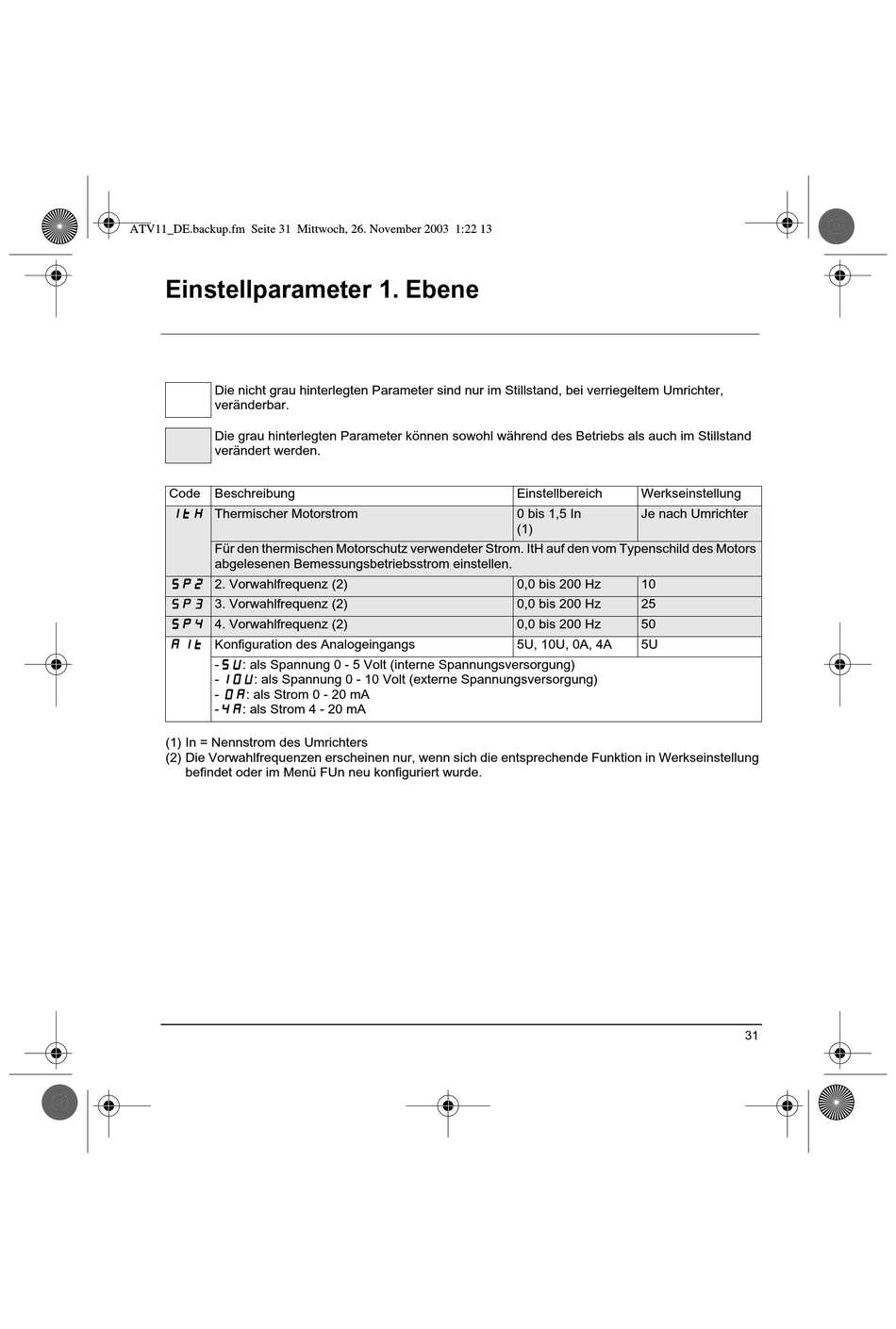

Einstellparameter 1. Ebene
Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter,
veränderbar.
Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand
verändert werden.
Code
Beschreibung
I I I I t t t t H H H H Thermischer Motorstrom
Für den thermischen Motorschutz verwendeter Strom. ItH auf den vom Typenschild des Motors
abgelesenen Bemessungsbetriebsstrom einstellen.
S S S S P P P P 2 2 2 2 2. Vorwahlfrequenz (2)
S S S S P P P P 3 3 3 3 3. Vorwahlfrequenz (2)
S S S S P P P P 4 4 4 4 4. Vorwahlfrequenz (2)
A A A A I I I I t t t t Konfiguration des Analogeingangs
-5 5 5 5 U U U U : als Spannung 0 - 5 Volt (interne Spannungsversorgung)
-1 1 1 1 0 0 0 0 U U U U : als Spannung 0 - 10 Volt (externe Spannungsversorgung)
- 0 0 0 0 A A A A : als Strom 0 - 20 mA
-4 4 4 4 A A A A : als Strom 4 - 20 mA
(1) In = Nennstrom des Umrichters
(2) Die Vorwahlfrequenzen erscheinen nur, wenn sich die entsprechende Funktion in Werkseinstellung
befindet oder im Menü FUn neu konfiguriert wurde.
Einstellbereich
Werkseinstellung
0 bis 1,5 In
Je nach Umrichter
(1)
0,0 bis 200 Hz
10
0,0 bis 200 Hz
25
0,0 bis 200 Hz
50
5U, 10U, 0A, 4A
5U
31
