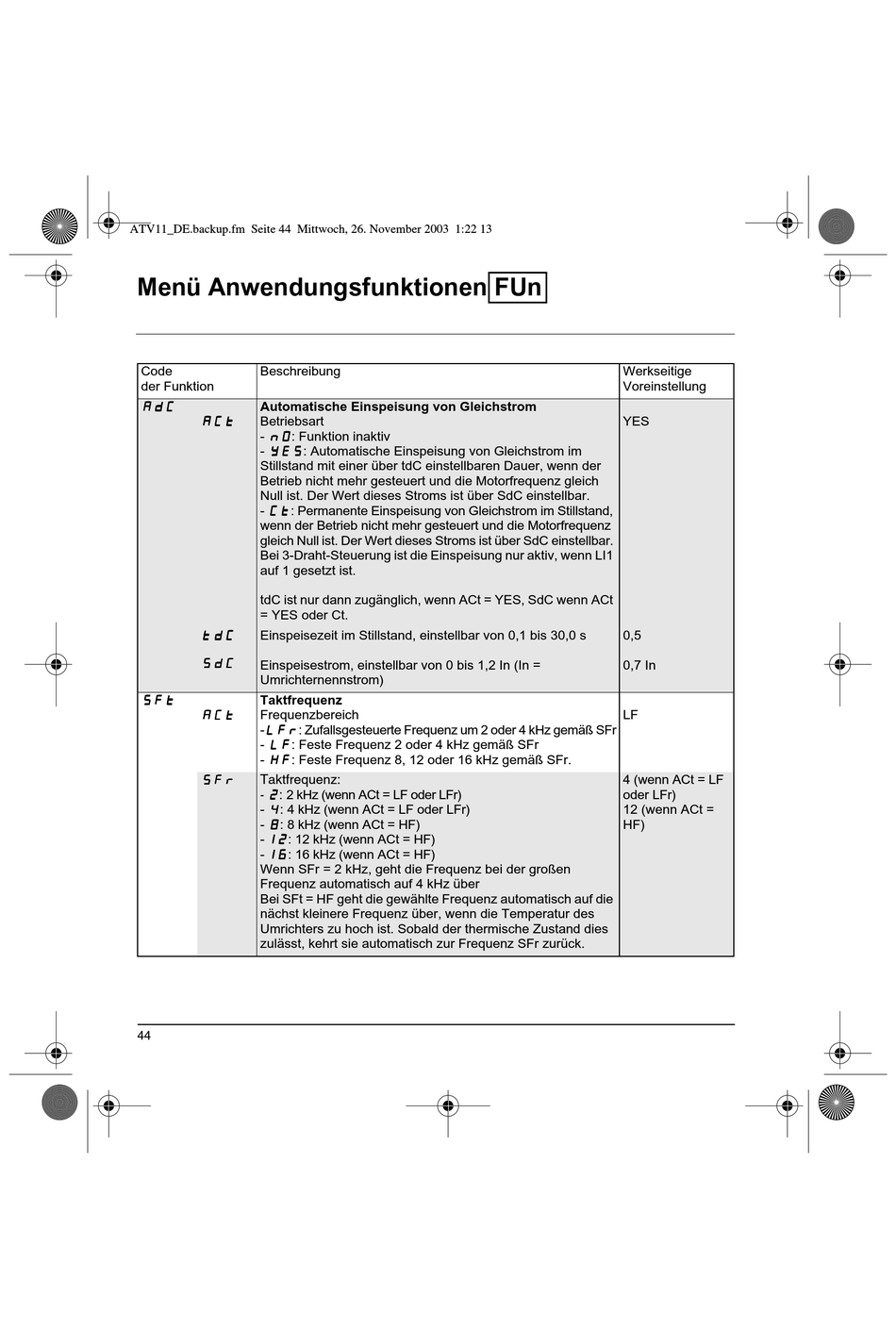

ATV11_DE.backup.fm Seite 44 Mittwoch, 26. November 2003 1:22 13
Menü Anwendungsfunktionen FUn
Code
Beschreibung
der Funktion
A A A A d d d d C C C C
Automatische Einspeisung von Gleichstrom
A A A A C C C C t t t t
Betriebsart
- n n n n O O O O : Funktion inaktiv
- Y Y Y Y E E E E S S S S : Automatische Einspeisung von Gleichstrom im
Stillstand mit einer über tdC einstellbaren Dauer, wenn der
Betrieb nicht mehr gesteuert und die Motorfrequenz gleich
Null ist. Der Wert dieses Stroms ist über SdC einstellbar.
- C C C C t t t t : Permanente Einspeisung von Gleichstrom im Stillstand,
wenn der Betrieb nicht mehr gesteuert und die Motorfrequenz
gleich Null ist. Der Wert dieses Stroms ist über SdC einstellbar.
Bei 3-Draht-Steuerung ist die Einspeisung nur aktiv, wenn LI1
auf 1 gesetzt ist.
tdC ist nur dann zugänglich, wenn ACt = YES, SdC wenn ACt
= YES oder Ct.
t t t t d d d d C C C C
Einspeisezeit im Stillstand, einstellbar von 0,1 bis 30,0 s
S S S S d d d d C C C C
Einspeisestrom, einstellbar von 0 bis 1,2 In (In =
Umrichternennstrom)
S S S S F F F F t t t t
Taktfrequenz
A A A A C C C C t t t t
Frequenzbereich
-L L L L F F F F r r r r : Zufallsgesteuerte Frequenz um 2 oder 4 kHz gemäß SFr
- L L L L F F F F : Feste Frequenz 2 oder 4 kHz gemäß SFr
- H H H H F F F F : Feste Frequenz 8, 12 oder 16 kHz gemäß SFr.
Taktfrequenz:
S S S S F F F F r r r r
- 2 2 2 2 : 2 kHz (wenn ACt = LF oder LFr)
- 4 4 4 4 : 4 kHz (wenn ACt = LF oder LFr)
- 8 8 8 8 : 8 kHz (wenn ACt = HF)
-1 1 1 1 2 2 2 2 : 12 kHz (wenn ACt = HF)
-1 1 1 1 6 6 6 6 : 16 kHz (wenn ACt = HF)
Wenn SFr = 2 kHz, geht die Frequenz bei der großen
Frequenz automatisch auf 4 kHz über
Bei SFt = HF geht die gewählte Frequenz automatisch auf die
nächst kleinere Frequenz über, wenn die Temperatur des
Umrichters zu hoch ist. Sobald der thermische Zustand dies
zulässt, kehrt sie automatisch zur Frequenz SFr zurück.
44
Werkseitige
Voreinstellung
YES
0,5
0,7 In
LF
4 (wenn ACt = LF
oder LFr)
12 (wenn ACt =
HF)
