BLEMO ER51 Kurzanleitung

GEFAHR EINES ELEKTRISCHEN SCHLAGS ODER LICHTBOGENS UND EXPLOSIONSGEFAHR
• Lesen Sie diese Kurzanleitung gründlich durch, bevor Sie Arbeiten an und mit diesem Umrichter vornehmen.
• Der Anwender ist für die Einhaltung aller relevanten internationalen und nationalen elektrotechnischen Anforderungen bezüglich der Schutzerdung
sämtlicher Geräte verantwortlich.
• Zahlreiche Komponenten des Frequenzumrichters, einschließlich der Leiterplatten, werden über die Netzspannung versorgt. NICHT BERÜHREN! Nur
elektrisch isolierte Werkzeuge verwenden.
• Nicht abgeschirmte Bauteile oder Schraubverbindungen an Klemmenleisten bei angelegter Spannung NICHT berühren.
• Schließen Sie die Klemmen PA/+ und PC/- oder die DC-Bus-Kondensatoren NICHT kurz.
• Vor der Wartung des Umrichters:
- Jegliche Stromversorgung, gegebenenfalls auch die externe Versorgung des Steuerteils, trennen.
- Ein Schild mit der Aufschrift „NICHT EINSCHALTEN" am Leistungs- oder Trennschalter anbringen.
- Den Leistungs- oder Trennschalter in der geöffneten Stellung verriegeln.
- WARTEN SIE 15 MINUTEN, damit sich die DC-Bus-Kondensatoren entladen können.
- Messen Sie die Spannung des DC-Busses zwischen den Klemmen PA/+ and PC/-, um sicherzustellen, dass die Spannung unter 42 VDC liegt.
- Wenn sich die Kondensatoren des DC-Busses nicht vollständig entladen, wenden Sie sich an Ihre regionale BLEMO-Vertretung. Der Umrichter darf
in diesem Fall weder repariert noch in Betrieb gesetzt werden.
• Alle Abdeckungen montieren und vor Einschalten der Spannungsversorgung oder vor dem Starten und Stoppen des Umrichters schließen.
Die Nichteinhaltung dieser Anweisungen führt zu Tod oder lebensgefährlichen Verletzungen.
Elektrische Geräte dürfen nur von Fachpersonal installiert, betrieben, gewartet und instandgesetzt werden. Nachfolgekosten, die aus der
Verwendung dieses Produkts entstehen, werden von BLEMO nicht übernommen.
Die nachfolgenden Informationen sind bestimmt für den Anschluss eines Umrichters an einen Motor mit einer Kabellänge von bis zu 50m (164ft).
In allen anderen Fällen lesen Sie bitte in der Installations- und Programmieranleitung des ER51 nach, die unter
Prüfen Sie Ihre Kabel, bevor Sie den Antrieb an den Motor anschließen (Länge, Leistung, geschirmt oder ungeschirmt). Die Motorkabellänge beträgt _______
(< 50 m, 164 ft)
Überprüfung des Lieferumfangs
1
• Nehmen Sie den ER51 aus der Verpackung und prüfen Sie ihn auf eventuelle Schäden.
GERÄTESCHÄDEN
Installieren Sie den Umrichter bzw. Zubehörteile nicht und nehmen Sie sie nicht in Betrieb, wenn sie beschädigt sind.
Die Nichtbeachtung dieser Anweisungen kann zu Tod, schwerer Körperverletzung oder Materialschäden führen!
• Prüfen Sie, ob die auf dem Etikett aufgedruckte Umrichter-Bestellnummer mit den Angaben auf dem Lieferschein
für Ihre Bestellung übereinstimmt.
Notieren Sie hier Umrichter-Typenbezeichnung: ____________________und die Seriennummer: _____________________
Entnehmen Sie den Motoranschlussstecker der Verpackung und überprüfen Sie, dass dieser nicht beschädigt ist.
Überprüfung der Netzspannungskompatibilität
2
• Prüfen Sie, ob die Netzspannung mit dem Spannungsbereich des Umrichters kompatibel ist.
Netzspannung _______ Volt

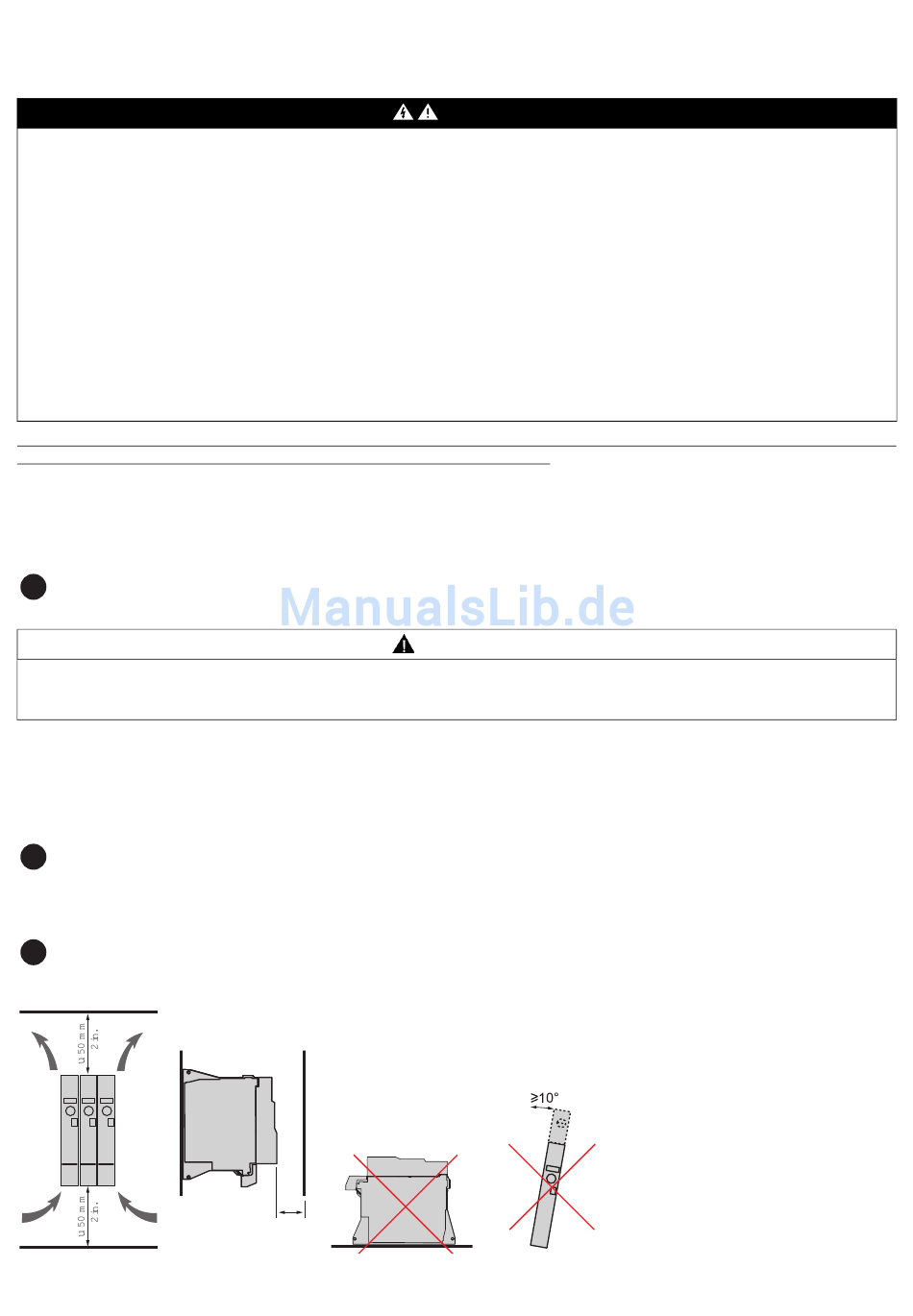

Vertikale Montage des Umrichters
3
Für Umgebungstemperaturen bis 50°C (122°F) ohne Deklassierung.
Für andere thermische Bedingungen siehe die Installationsanleitung unter www.blemo.com.
( 1 )
www.blemo.com
Kurzanleitung - ER51
Spannungsbereich des Umrichters _______ Volt
(1) Für die Geräte in Buchform bis 4,0 kW erleichtert ein Freiraum von 150mm (5.9 in.) den
1 0 m m
u
0. 39 i n.
GEFAHR
WARNUNG
Anschluß der EMV-Platte bzw. des Leistungsschalters GV-2
1/4
www.blemo.com zum Download bereitsteht.
01/2014
