ATV11_DE.backup.fm Seite 30 Mittwoch, 26. November 2003 1:22 13

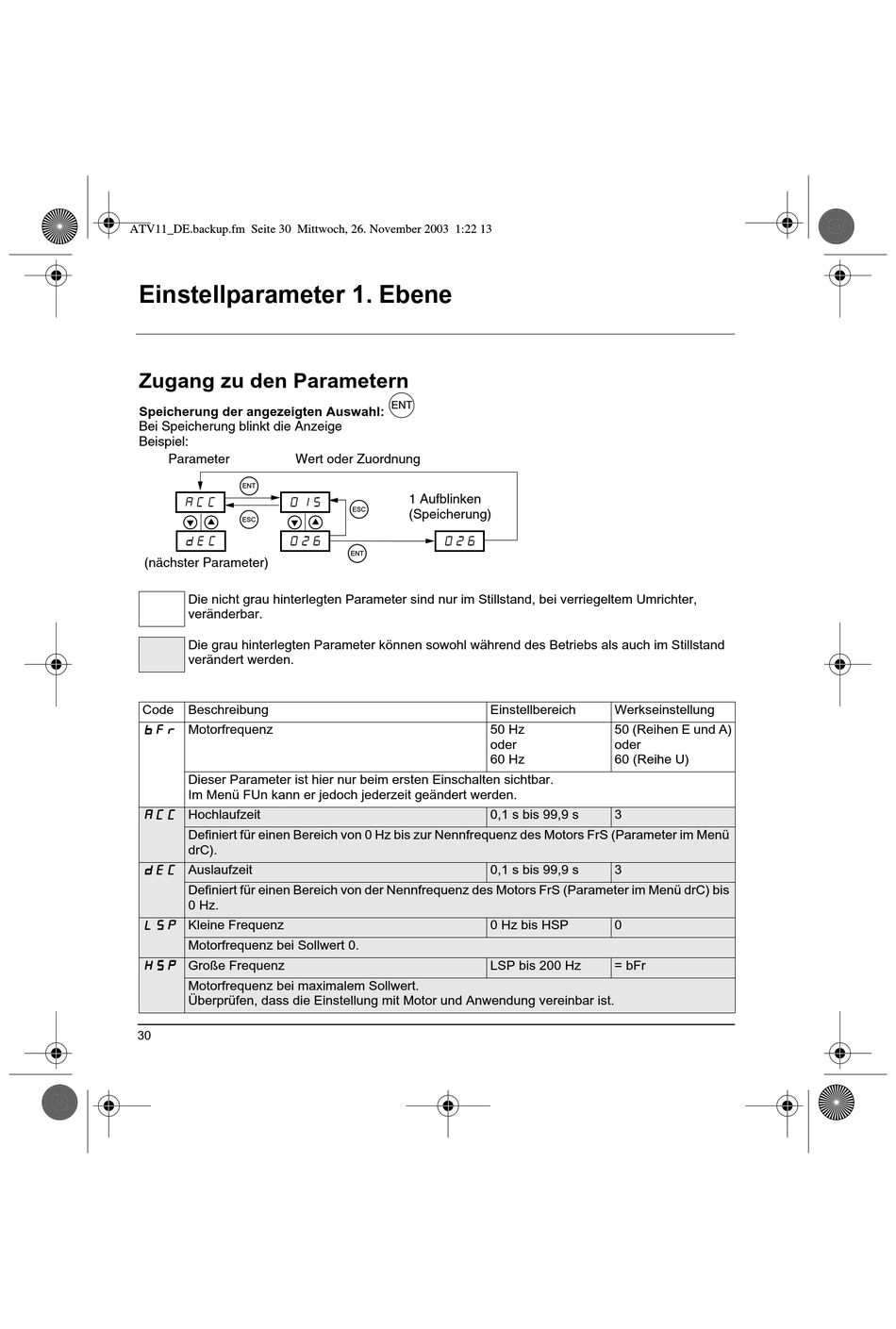

Einstellparameter 1. Ebene
Zugang zu den Parametern
Speicherung der angezeigten Auswahl:
Bei Speicherung blinkt die Anzeige
Beispiel:
Parameter
Wert oder Zuordnung
ENT
ACC
015
ESC
dEC
026
(nächster Parameter)
Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter,
veränderbar.
Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand
verändert werden.
Code
Beschreibung
b b b b F F F F r r r r Motorfrequenz
Dieser Parameter ist hier nur beim ersten Einschalten sichtbar.
Im Menü FUn kann er jedoch jederzeit geändert werden.
A A A A C C C C C C C C Hochlaufzeit
Definiert für einen Bereich von 0 Hz bis zur Nennfrequenz des Motors FrS (Parameter im Menü
drC).
d d d d E E E E C C C C Auslaufzeit
Definiert für einen Bereich von der Nennfrequenz des Motors FrS (Parameter im Menü drC) bis
0 Hz.
L L L L S S S S P P P P Kleine Frequenz
Motorfrequenz bei Sollwert 0.
H H H H S S S S P P P P Große Frequenz
Motorfrequenz bei maximalem Sollwert.
Überprüfen, dass die Einstellung mit Motor und Anwendung vereinbar ist.
30
ENT
1 Aufblinken
ESC
(Speicherung)
026
ENT
Einstellbereich
50 Hz
oder
60 Hz
0,1 s bis 99,9 s
0,1 s bis 99,9 s
0 Hz bis HSP
LSP bis 200 Hz
Werkseinstellung
50 (Reihen E und A)
oder
60 (Reihe U)
3
3
0
= bFr
