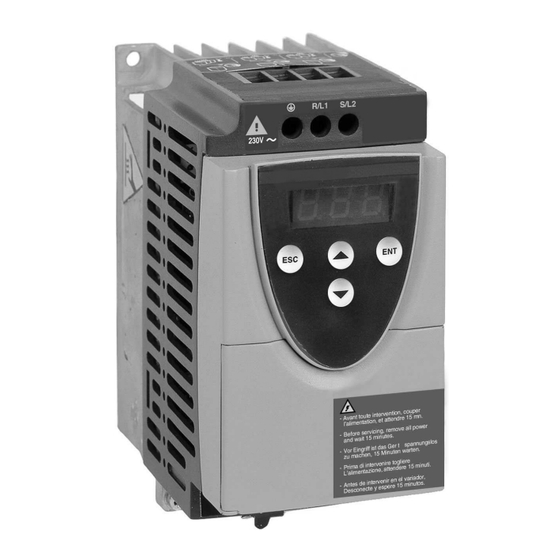

BLEMO ER11 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
COMPACT-LINE
Betriebsanleitung ER11
BLEMO
®
Frequenzumrichter
Siemensstraße 4
63110 Rodgau-Dudenhofen
Ergänzung zur
(Version 1.2)
Frequenzumrichter
nach Produktnorm EN 61800-3
integrierter EMV-Filter
Baureihe ER11-...K/B/U
BLEMO
Frequenzumrichter
Tel.: 06106/8295-0
Fax: 06106/8295-20
E-Mail: info@blemo.com
Internet: www.blemo.com
®
Inhaltsverzeichnis
Verwandte Anleitungen für BLEMO ER11
Inhaltszusammenfassung für BLEMO ER11
- Seite 1 BLEMO ® Frequenzumrichter COMPACT-LINE Ergänzung zur Betriebsanleitung ER11 (Version 1.2) Frequenzumrichter nach Produktnorm EN 61800-3 integrierter EMV-Filter Baureihe ER11-...K/B/U BLEMO ® Tel.: 06106/8295-0 Frequenzumrichter Siemensstraße 4 Fax: 06106/8295-20 63110 Rodgau-Dudenhofen E-Mail: info@blemo.com Internet: www.blemo.com...
-
Seite 2: Empfang Des Umrichters
Vorgehensweise zur Inbetriebnahme (ersetzt S.5 BA ER11) 1 - Empfang des Umrichters • Überprüfen, ob die Angaben auf dem Typenschild des Umrichters mit denen auf dem Lieferschein und dem Bestellschein übereinstimmen. • Die Verpackung öffnen und prüfen, ob der ER 11 während des Transports beschädigt wurde. -
Seite 3: Weiterentwicklung Der Software
Neue Parameter der Version V1.2 im Vergleich zu V1.1 Menü „Analogeingang“ AIt • Neues Menü, das die Einstellparameter der 1. Ebene AIt der Version V1.1 ersetzt und ergänzt (siehe Betriebsanleitung ER11, S.31). Menü „Anwendungsfunktionen“ FUn • tLS: Betriebszeit bei kleiner Frequenz. -
Seite 4: Verdrahtung
Verdrahtung (ersetzt S.16 BA ER11) Steuerklemmenleisten Für den Zugang zur Steuerklemmenleiste die Klappe wie nachfolgend angegeben öffnen. Anordnung, technische Daten und Funktionen der Steuerklemmenleisten - Maximale Anschlusskapazität: 1,5 mm - AWG 14 - Maximales Anzugsmoment: 0,5 Nm. Anschluss Funktion Elektrische Kenndaten Kontakt des Störmelderelais... -
Seite 5: Programmierung
Programmierung (ersetzt S.29 BA ER11) Zugriff auf die Menüs Zeigt den Zustand des Umrichters an Nennfrequenz des Motors (der voreingestellte Wert erscheint nur beim ersten Einschalten) Hochlaufzeit Auslaufzeit Kleine Frequenz Große Frequenz Einstell- Thermischer Motorstrom parameter 1. Ebene 2. Vorwahlfrequenz (1) 3. -
Seite 6: Zugang Zu Den Parametern
Einstellparameter 1. Ebene (ersetzt S.31 BA ER11) Zugang zu den Parametern Speicherung der angezeigten Auswahl : Bei Speicherung blinkt die Anzeige Beispiel: Parameter Wert oder Belegung 1 Aufblinken (Speicherung) (nächster Parameter) Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter, veränderbar. - Seite 7 Menü „Analogeingang“ AIt (neu) Neues Menü der Version V1.2. Wert Wert Die Parameter sind nur im Stillstand, bei verriegeltem Umrichter, veränderbar. Code Bezeichnung Einstell- Werkseitige bereich Vorein- stellung Skalierung des Analogeingangs AI1 : als Spannung 0 - 5 V (nur interne Spannungsversorgung) : als Spannung 0 - 10 V (externe Spannungsversorgung) : als Strom 0 - 20 mA : als Strom 4 - 20 mA...
-
Seite 8: Menü "Motorsteuerung" Drc
Menü „Motorsteuerung“ drC (ersetzt S.35 BA ER11) Nennspannung Motor Wert Nennfrequenz Motor Wert Stabilität des Frequenzreglers Wert Verstärkung des Frequenzreglers Wert RI-Kompensation Wert Motorbemessungs-Betriebsstrom Wert Motorbegrenzungsstrom Wert Motornennschlupf Wert Schlupfkompensation Wert Cosinus ϕ Motor (Nennwert) Wert... -
Seite 9: Menü "Anwendungsfunktionen" Fun
Menü „Anwendungsfunktionen“ FUn (ersetzt S.35 BA ER11) Art der Steuerung Linkslauf (2. Drehrichtung) Vorwahlfrequenzen Betriebsdauer bei kleiner Frequenz (1) PI-Regler (1) Wiedereinschalten bei Störungen 2. Rampe 2. Strombegrenzung (1) Freier Auslauf (1) Geführter Auslauf bei Netzausfall Anpassung der Auslauframpe Automatische Einspeisung von Gleichstrom... -
Seite 10: Automatischer Wiederanlauf
Menü „Anwendungsfunktionen“ FUn (ersetzt S.36 BA ER11) Achtung Einem Eingang können mehrere Funktionen zugeordnet werden. Dies bedeutet, dass wenn ein Eingang aktiviert ist, auch alle diesem Eingang zugeordneten Funktionen aktiviert sind. Unvereinbare Funktionen Folgende Funktionen sind in den nachstehend beschriebenen Fällen nicht zugänglich oder deaktiviert: Automatischer Wiederanlauf Ist nur möglich für die Steuerungsart „2-Draht-Steuerung bei Niveau“... -
Seite 11: Draht-Steuerung
Menü „Anwendungsfunktionen“ FUn (ersetzt S.37 BA ER11) Art der Steuerung Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter veränderbar. Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand verändert werden. 2-Draht-Steuerung: Der Fahrbefehl (Rechtslauf oder Linkslauf) und das Anhalten werden über denselben Logikeingang gesteuert. - Seite 12 Menü „Anwendungsfunktionen“ FUn (ersetzt S.39 BA ER11) Linkslauf Vorwahlfrequenzen Wert Wert Wert Betriebsdauer bei kleiner Wert Frequenz Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter veränderbar. Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand...
- Seite 13 Menü „Anwendungsfunktionen“ FUn (ersetzt S.40 BA ER11) Code Beschreibung Werkseitige der Funktion Voreinstellung Linkslauf Wenn tCC = 2C: LI2 : Funktion inaktiv Wenn tCC = 3C: LI3 : Auswahl des Eingangs, der der Steuerung des Linkslaufs zugeordnet ist. Wenn tCC = LOC ist dieser Parameter nicht zugänglich.
- Seite 14 AIP (nur Reihe A) Hinweis: Bei ER11 der Reihe A ist die PI-Funktion in der Werkseinstellung nicht zugänglich. Zuerst muss die lokale Steuerung deaktiviert und dann auf 2-Draht-Steuerung umgeschaltet werden (tCC/ACt = 2C). Wird die PI-Funktion (PIF = AI1) aktiviert: - wird rrS auf nO forciert.
-
Seite 15: Hand-/Automatikbetrieb Mit Pi
Sollwert (Handbetrieb), der entweder über das Potentiometer (Reihe A) oder über die Frequenzvorwahl SP2 festgelegt wird (übrige Reihen). Anmerkung: Bei allen ER11 außer Reihe A ist eine zweite Frequenzvorwahl SP4 abrufbar, indem in PS2 LIB ein Logikeingang zugeordnet wird (LI1 immer noch auf 1). - Seite 16 Menü „Anwendungsfunktionen“ FUn (neu) Inbetriebnahme des PI-Reglers 1 Einen Versuch in der Werkseinstellung starten (in den meisten Fällen ist diese geeignet) Zur Optimierung rPG oder rIG schrittweise und unabhängig voneinander abgleichen und die Wirkung auf den PI-Istwert und den Sollwert beobachten. 2 Wenn die Werkseinstellungen instabil sind oder der Sollwert nicht eingehalten wird Für den Frequenzbereich des Systems unter Last einen Versuch mit einem Frequenzsollwert im Handbetrieb ausführen (ohne PI-Regler):...
- Seite 17 Menü „Anwendungsfunktionen“ FUn (neu) Stabilisierungszeit Regel- rPG hoch größe Überschwingen Statischer Fehler P-Anteil rPG rPG niedrig Anstiegszeit Zeit Regel- größe rIG hoch I-Anteil rIG rIG niedrig Zeit Regel- größe rPG und rIG korrekt Zeit Die Schwingungsfrequenz hängt von der Kinematik des Systems ab. Einfluss der Parameter: Parameter Anstiegszeit...
- Seite 18 Menü „Anwendungsfunktionen“ FUn (neu) Untermenü PI PI-Regler Wert Wert Wert Wert Wert Wert Wert Wert Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter, veränderbar. Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand verändert werden.
- Seite 19 : Analogeingang AI1 (PI-Funktion aktiviert) Aktivierung der Wahl des internen Frequenzsollwerts : AIP (Sollwert durch Potentiometer) *) : rPI (Displaysollwert) *) PII = nO ist nur bei ER11 der Baureihe A sichtbar Proportionalverstärkung des PI-Reglers 0 bis 9,99 Integralverstärkung des PI-Reglers...
- Seite 20 Menü „Anwendungsfunktionen“ FUn (ersetzt S.41 BA ER11) Wiedereinschalten bei Störungen Zweite Rampe Wert Wert 2. Strombegrenzung Wert Anhalten im freien Auslauf Geführter Auslauf bei Netzausfall Anpassung der Auslauframpe Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter, veränderbar.
- Seite 21 Menü „Anwendungsfunktionen“ FUn (ersetzt S.42 BA ER11) Code Beschreibung Werkseitige der Funktion Voreinstellung Wiedereinschalten bei Störungen : Funktion inaktiv : Auswahl des dieser Funktion zugeordneten Eingangs Das Wiedereinschalten erfolgt bei einem Übergang des Eingangs (ansteigende Flanke 0 auf 1). Ermöglicht die Beseitigung der gespeicherten Störung und das Wiedereinschalten des Umrichters, sobald die Störung beseitigt ist.
- Seite 22 Menü „Anwendungsfunktionen“ FUn (ersetzt S.47 BA ER11) Automatischer Wiederanlauf Modus Frequenzsollwert Umschaltung der Frequenz Auswahl der Logik für die Logikeingänge Die nicht grau hinterlegten Parameter sind nur im Stillstand, bei verriegeltem Umrichter, veränderbar. Die grau hinterlegten Parameter können sowohl während des Betriebs als auch im Stillstand...
- Seite 23 Menü „Anwendungsfunktionen“ FUn (ersetzt S.48 BA ER11) Code Beschreibung Werkseitige der Funktion Voreinstellung Automatischer Wiederanlauf : Funktion inaktiv : Automatischer Wiederanlauf nach Verriegelung bei Störung, wenn die Störung behoben wurde und die übrigen Betriebsbedingungen ein Wiederanlaufen ermöglichen. Das Gerät startet eine Reihe von automatischen Anlaufversuchen mit steigenden Wartezeiten zwischen den Versuchen: 1 s, 5 s, 10 s und dann 1 Minute bei den nachfolgenden.
-
Seite 24: Menü "Überwachung" Sup
Menü „Überwachung“ SUP (ersetzt S.51 BA ER11) Frequenzsollwert Wert Auf den Motor wirkende Ausgangsfrequenz Wert Motorstrom (A) Wert Netzspannung Wert Thermischer Zustand des Motors Wert Thermischer Zustand des Umrichters Wert PI-Istwert Wert Zugriffscode des Terminals Wert Wenn der Umrichter in Betrieb ist, entspricht der angezeigte Wert dem Wert eines der Überwachungsparameter. - Seite 25 Menü „Überwachung“ SUP (ersetzt S.52 BA ER11) Auf die folgenden Parameter kann sowohl während des Betriebs als auch bei Stillstand zugegriffen werden. Code Parameter Einheit Anzeige des Frequenzsollwerts (Werkseinstellung) Anzeige der am Motor liegenden Ausgangsfrequenz Anzeige des Motorstroms Anzeige der Netzspannung Anzeige des thermischen Zustands des Motors: 100 % entsprechen dem thermischen Nennzustand.
- Seite 26 Tabellen für Konfiguration/Einstellungen Umrichter ER 11............................Kundenspezifische Bezeichnung:......................Einstellparameter 1. Ebene Werkseitige Einstellung des Werkseitige Einstellung des Code Code Voreinstellung Kunden Voreinstellung Kunden 50 / 60 50 /60 Menü „Analogeingang“ Code Werkseitige Einstellung des Code Werkseitige Einstellung des Voreinstellung Kunden Voreinstellung Kunden 20.0...
-
Seite 27: Tabellen Für Konfiguration/Einstellungen
Tabellen für Konfiguration/Einstellungen Menü „Anwendungsfunktionen“ Code Werkseitige Einstellung des Code Werkseitige Einstellung des Voreinstellung Kunden Voreinstellung Kunden 50 / 60 SSr (1) 50 / 60 (1) Nur Reihe A... - Seite 28 BLEMO ® Tel.: 06106/8295-0 Frequenzumrichter Siemensstraße 4 Fax: 06106/8295-20 63110 Rodgau-Dudenhofen E-Mail: info@blemo.com Internet: www.blemo.com Stand 03/2005...
