Verdrahtung
Steuerklemmenleisten

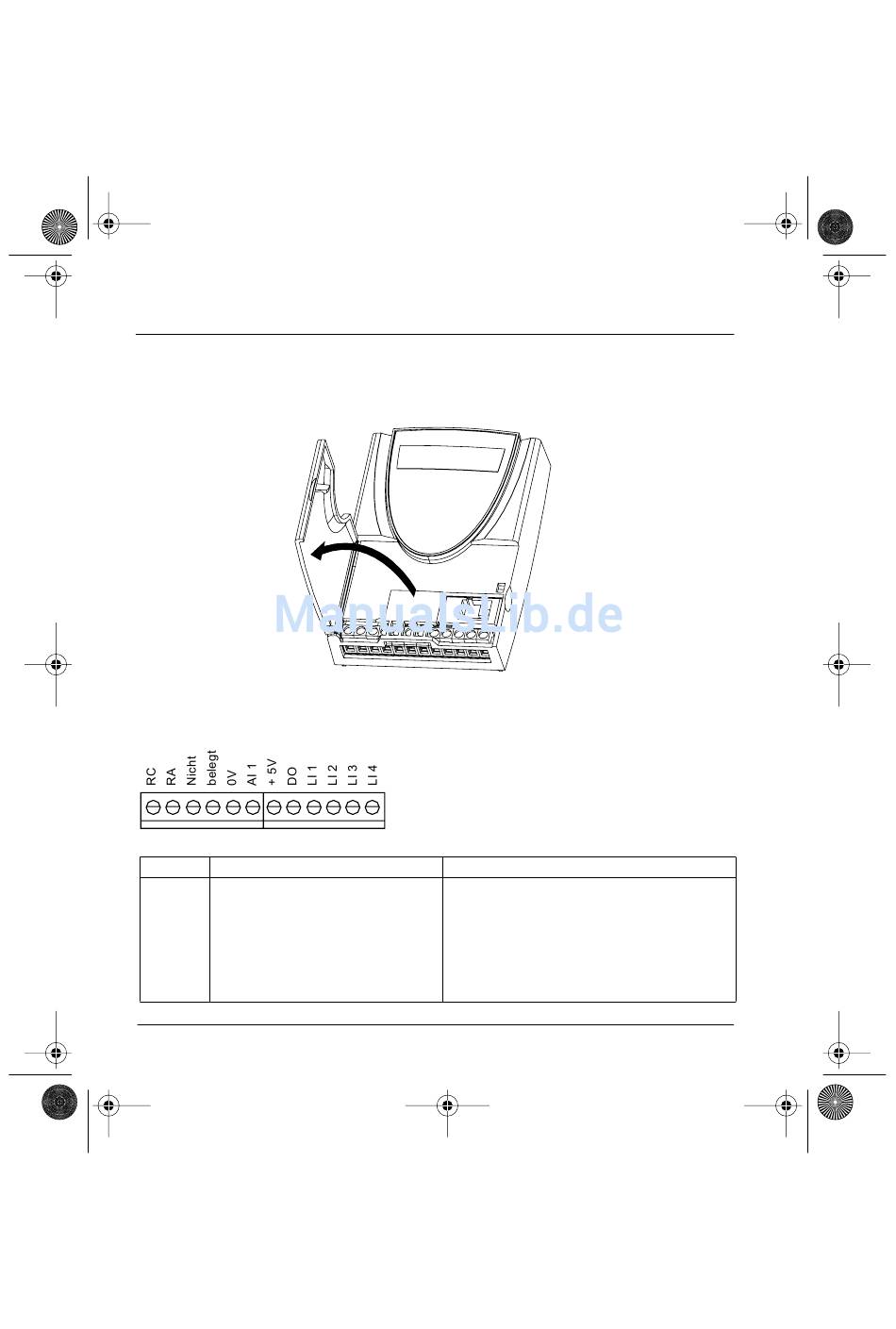

Für den Zugang zur Steuerklemmenleiste die Klappe wie nachfolgend angegeben öffnen.
Anordnung, technische Daten und Funktionen der Steuerklemmenleisten
Anschluss Funktion
RC
Kontakt des Störmelderelais
RA
(offen bei Störung oder Fehlen der
Spannung)
16
- Maximale Anschlusskapazität:
1,5 mm2 - AWG 16
- Maximales Anzugsmoment:
0,5 Nm.
Elektrische Kenndaten
Minimales Schaltvermögen:
• 10 mA bei 24 VDC
Maximales Schaltvermögen:
• 2 A bei 250 VAC und 30 VDC bei induktiver
Belastung (cos ϕ = 0,4 und L/R = 7 ms)
• 5 A bei 250 VAC und 30 VDC bei ohmscher
Belastung (cos ϕ = 1 und L/R = 0)
• Abtastzeit max. 20 ms
